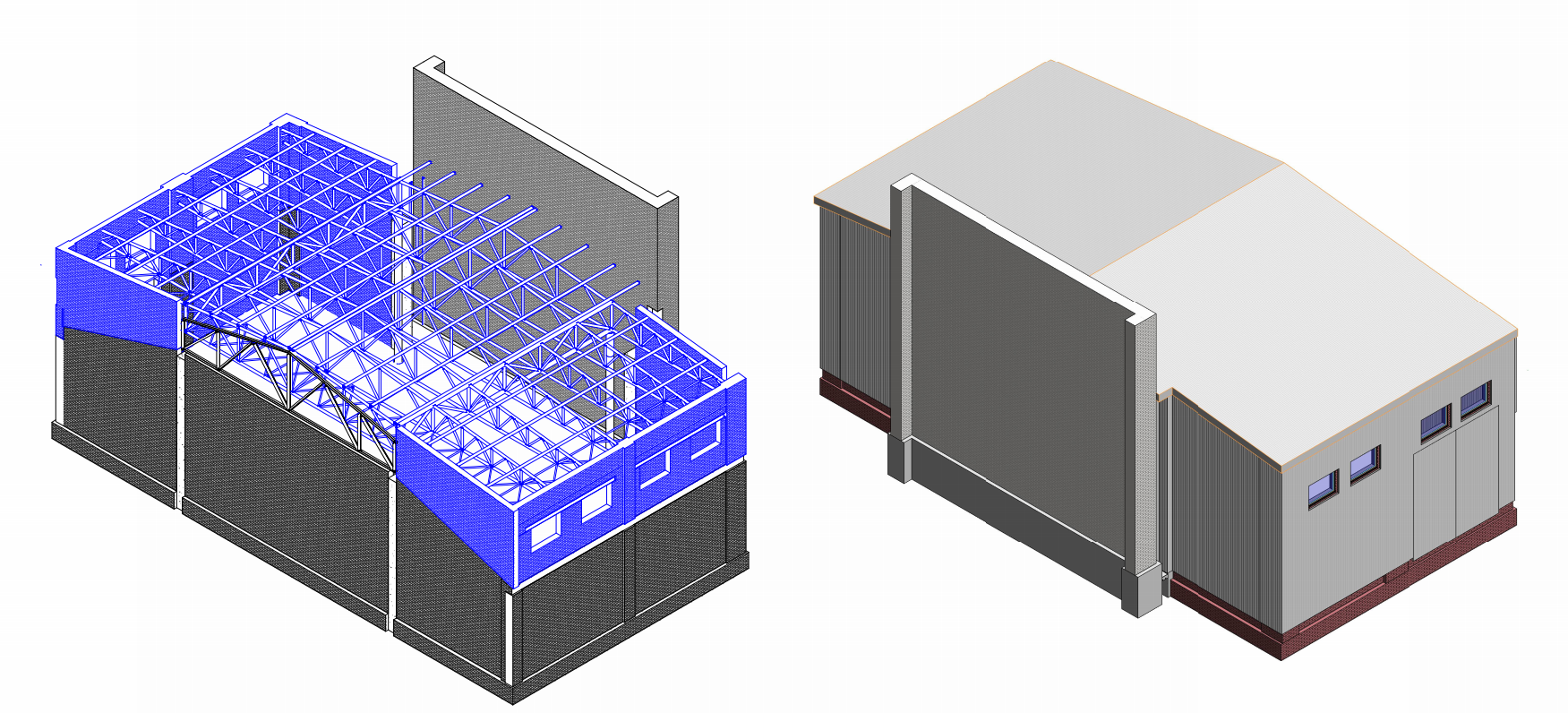

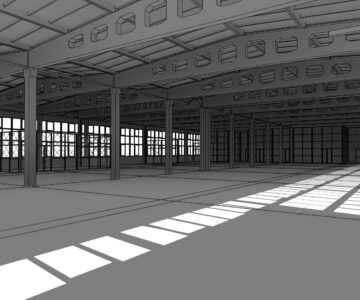

Кровля по металлическому каркасу конструкции металлические и 3д модель по стадиям
Загальні вказівки
1. Вихідні дані
1.1. Робочий проект розроблен на основі завдання, виданого замовником.
1.2. Елементи сталевих конструкцій розраховані на навантаження від власної
ваги конструкцій, кліматичні та технологічні навантаження.
1.3. Креслення металоконструкцій виконані у відносних відмітках. За відм. 0,000
прийнята відносна позначка підлоги в створі існуючих воріт
1.4. Робочий проект розроблено відповідно до чинних норм, правил та стандартів.
1.5. Креслення металоконструкцій виконані у відповідності з вимогами наступних нормативних документів:
- ДБН В.2.6-198:2014. «Сталеві конструкції. Норми проектування»;
- ДБН В.1.2-2:2006. «Навантаження і впливи. Норми проектування»;
- ДБН В.1.2-14-2018 «Система забезпечення надійності та безпеки будівельних
об’єктів. Загальні принципи забезпечення надійності та конструктивної безпеки будівель і споруд»;
- ДСТУ Б В.1.2-3:2006. «Прогини і переміщення, вимоги проектування»;
- ДСТУ Б В.2.6-193:2013. «Захист металевих конструкцій від корозії. Вимоги до проектування».
Основні розрахункові положення та навантаження:
Район будівництва - м. Зміїв.
Характеристичне значення снігового навантаження прийняте 1600 Па.
Характеристичне значення вітрового навантаження прийняте 430 Па.
Власна вага будівельних конструкцій прийнята у відповідності з їх об'ємною
вагою та витратою на одиницю довжини.
Згідно ДБН В.1.2-14:2018 клас відповідальності споруди - СС1;
Встановлений термін експлуатації згідно з п. 5.3 ДБН В.1.2-14:2018 - 60 років.
Встановлена категорія відповідальності конструкцій:
- колони, та ферми - категорія А;
- в’язі по покриттю та прогони - категорія Б;
- фахверк та інше - категорія В.,
Конструктивні рішення
2.1. В даному комплектi креслень марки АБ розробленi конструкцiї капітального ремонту покрівлі складу Зміївської паперової фабрики.
2.2. Будівля одноповерхова, з існуючими цегловими стінами. Передбачається демонтаж існуючої покрівлі та стін що знаходяться в непридатному стані. Після проведення демонтажу скласти нові цегляні стіни, влаштувати пояс з кутника 75х7 по верху стін, змонтувати готові металлоконструкції покрівлі. Змонтувати з профлісту Н57х950 - 0,67 мм двошарове покриття з утеплювачем. Влаштувати
бетонне покриття підлогі на відм. 0.000, На огороджувальні конструкції стін предбачається влаштування утеплення, товщіною 50 мм та обшівка профлістом С20х0,5 мм по металевому фахверку. Для доступу в будівлю передбачені ворота 4500х4000 мм.
2.3. Металеві конструкції: колони виконані трубного прокату (існуючі сталеві колони), ферми, в'язі та прогони - з профільваних труб квадратного перетину.
2.4. Жорсткість каркасу забезпечується жорстким з'єднанням стропільних та подстропільних ферм, а також горизонтальними в'язями по фермам. З'єднання стропільних ферм зі стінами - шарнірне.
3. Матеріал конструкцій
3.1. Вказівки щодо матеріалу конструкцій приведені у відомості елементів та специфікації металопрокату. Матеріал конструкцій призначено у відповідності з вимогами пункту 6.2.1 ДБН В.2.6-198:2014. «Сталеві конструкції. Норми проектування».
3.2. Матеріали, що рекомендуються для зварювання слід приймати згідно пункту
6.2.2 ДБН В.2.6-198:2014. «Сталеві конструкції. Норми проектування».
3.3. В проекті використані профілі та види прокату, що поставляються металургійними комбінатами України.
3.4. Зміна матеріалу та перерізів елементів дозволяється тільки за згодою з автором проекту.
