Склад с помещениями АБК 100м х 50м

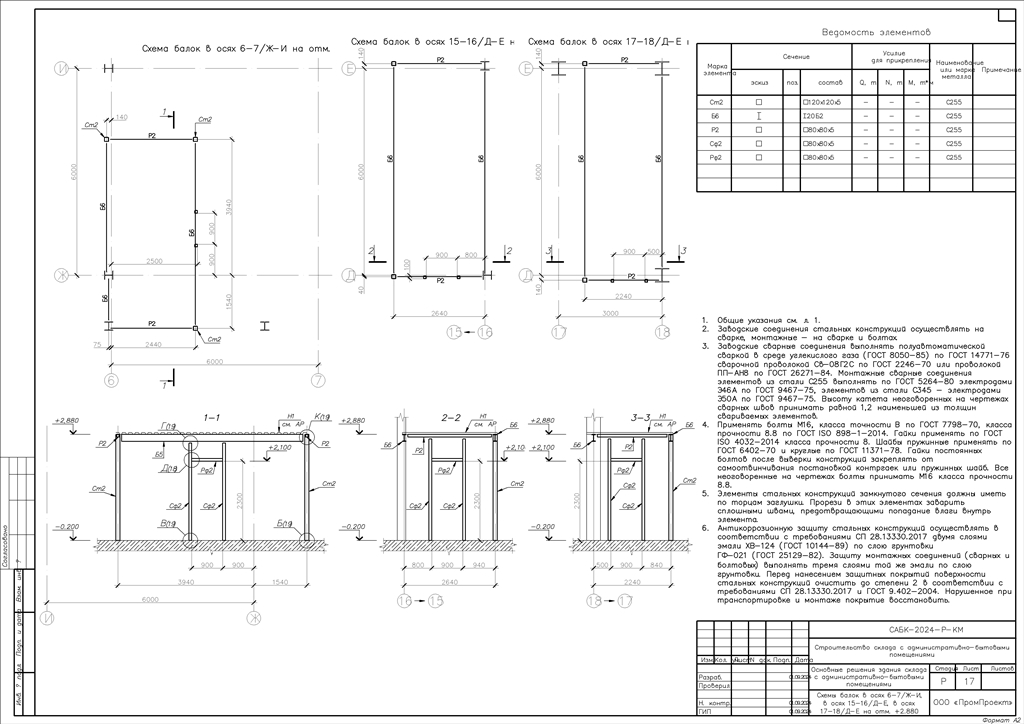

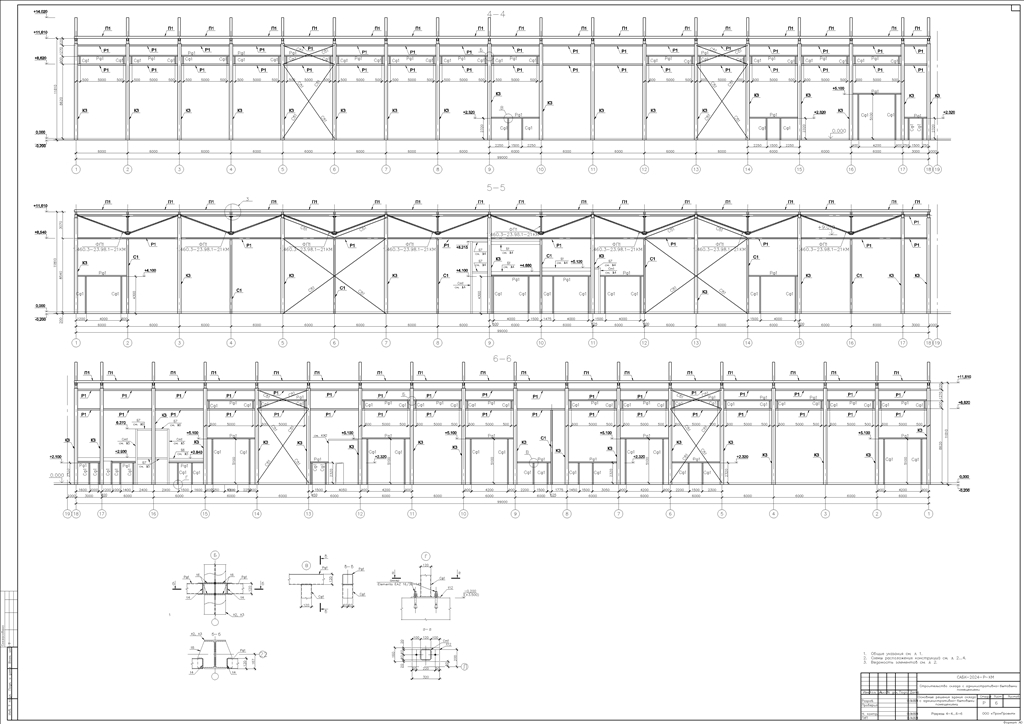

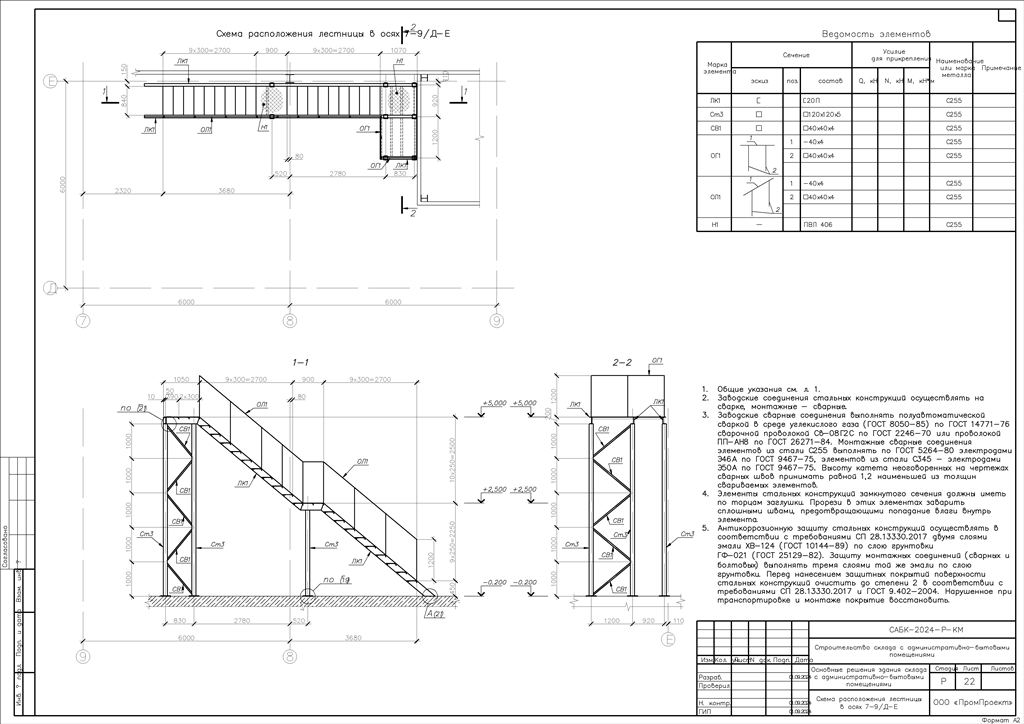

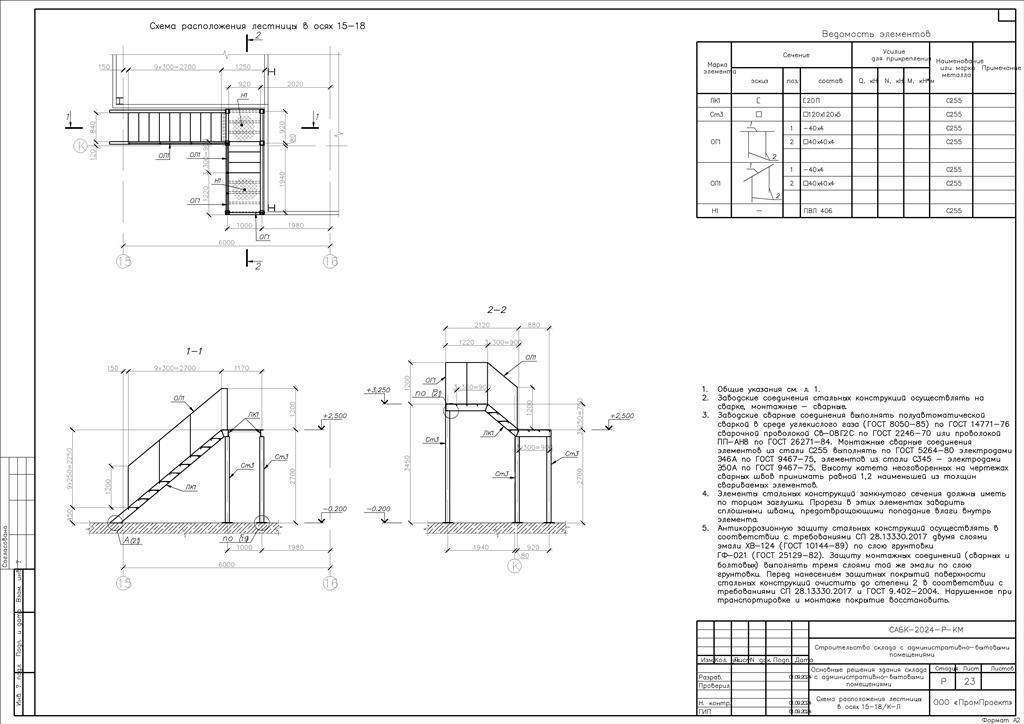

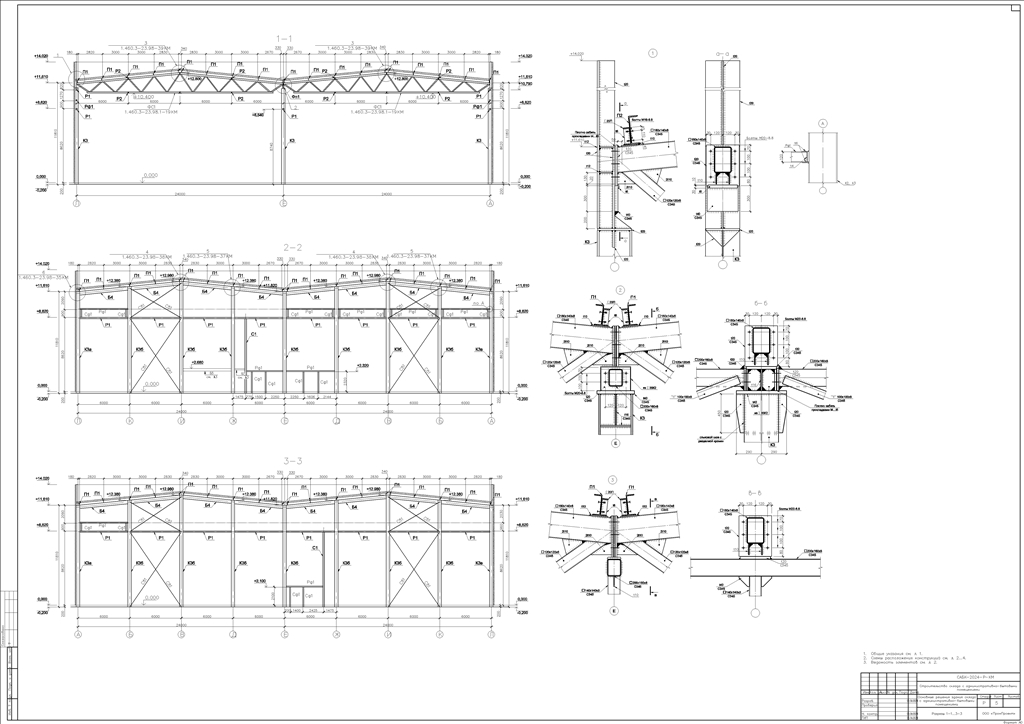

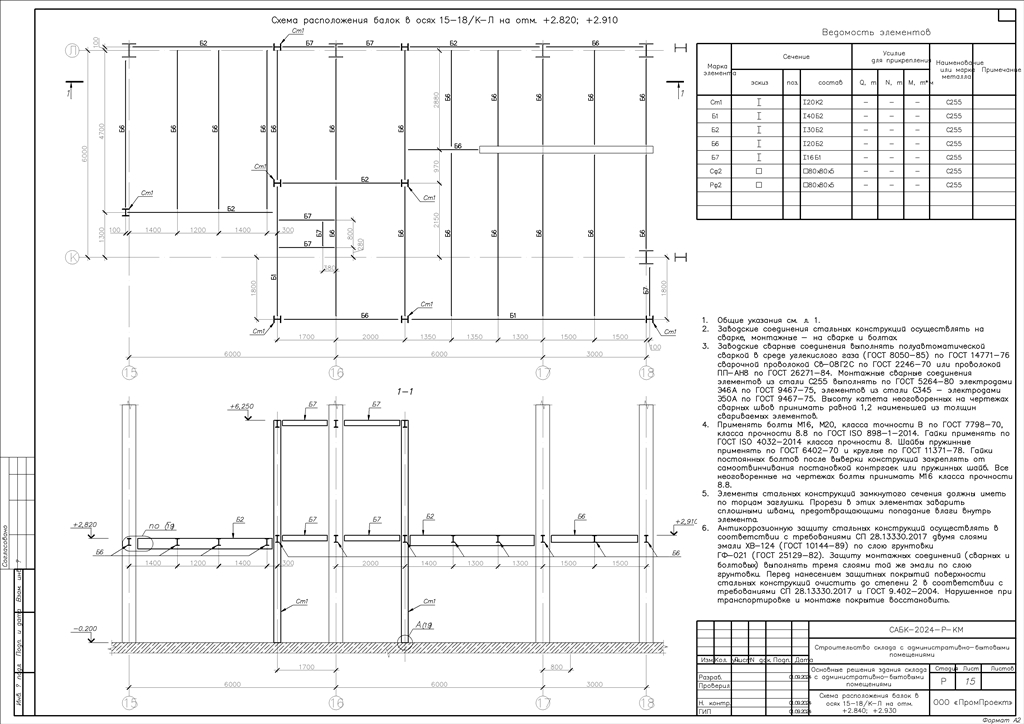

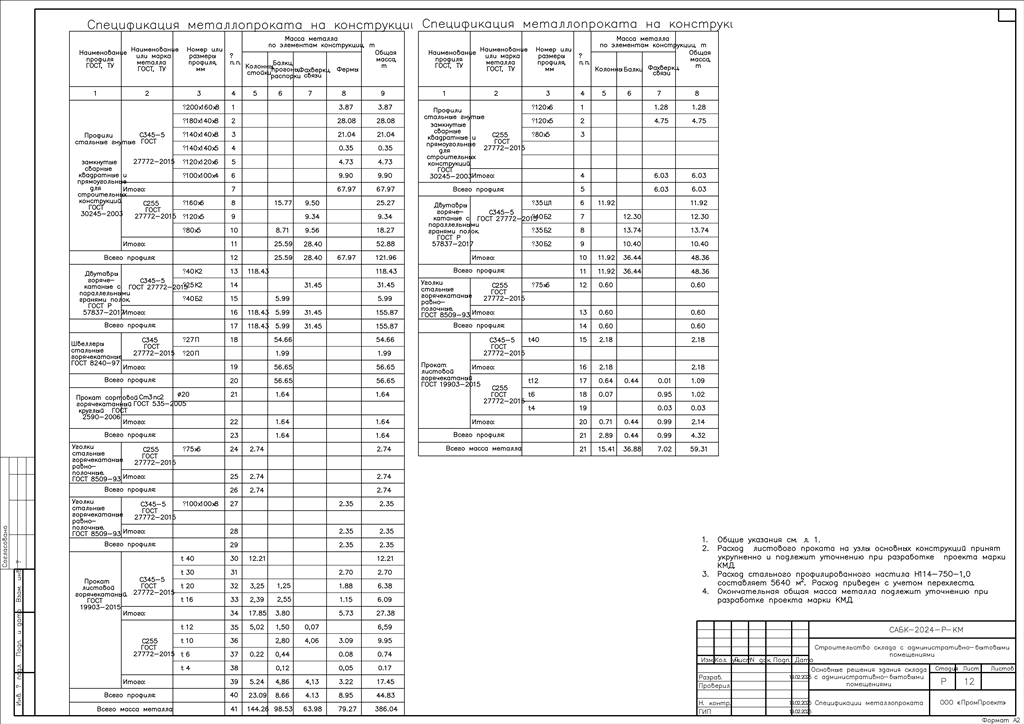

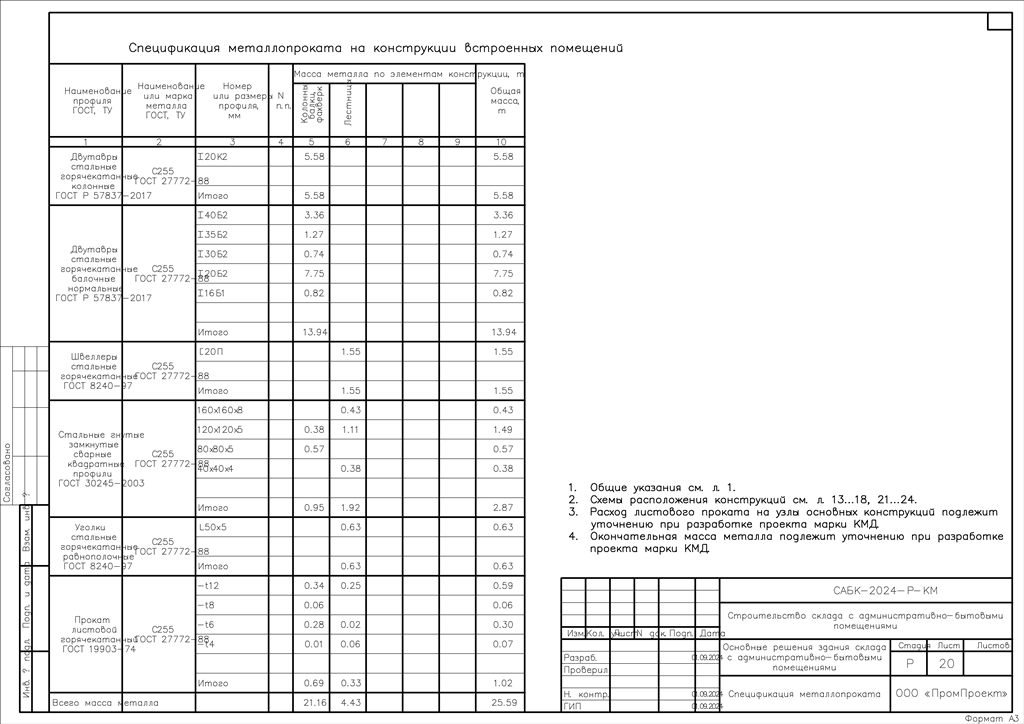

склад с помещениями АБК 100м х 50м. Рабочий проект КМ 24 листа включая Общие данные,планы, спецификации,схемы балок-колонн-связей. Уровень ответственности проектируемого здания - нормальный

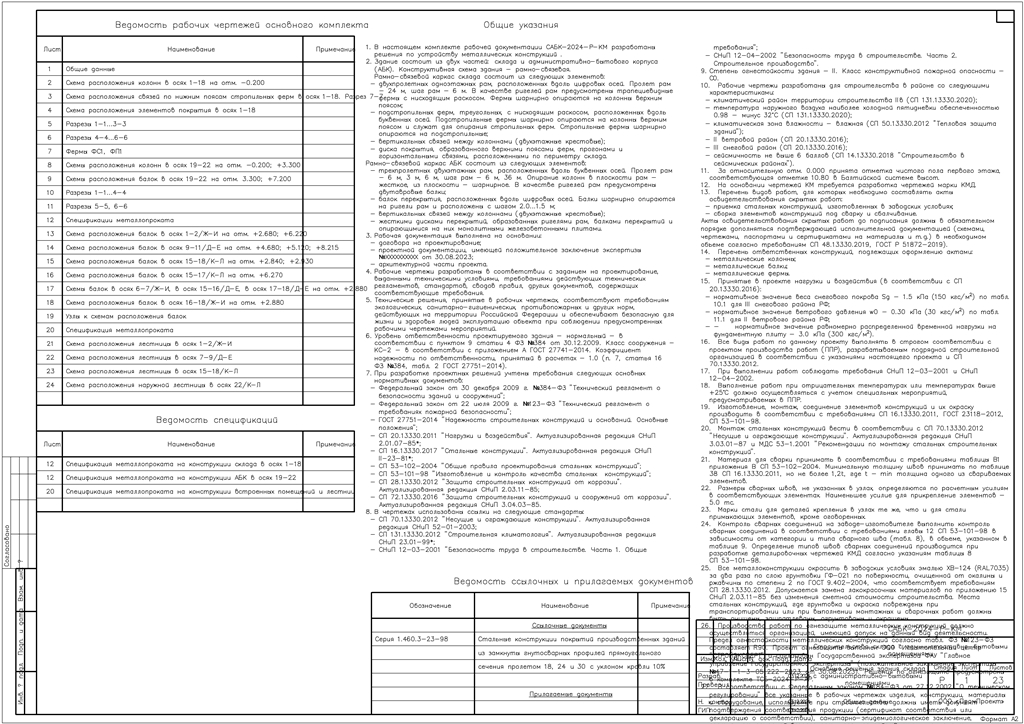

1. В настоящем комплекте рабочей документации разработаны решения по устройству металлических конструкций .
2. Здание состоит из двух частей: склада и административно-бытового корпуса (АБК). Конструктивная схема здания - рамно-связевая.
Рамно-связевой каркас склада состоит из следующих элементов:

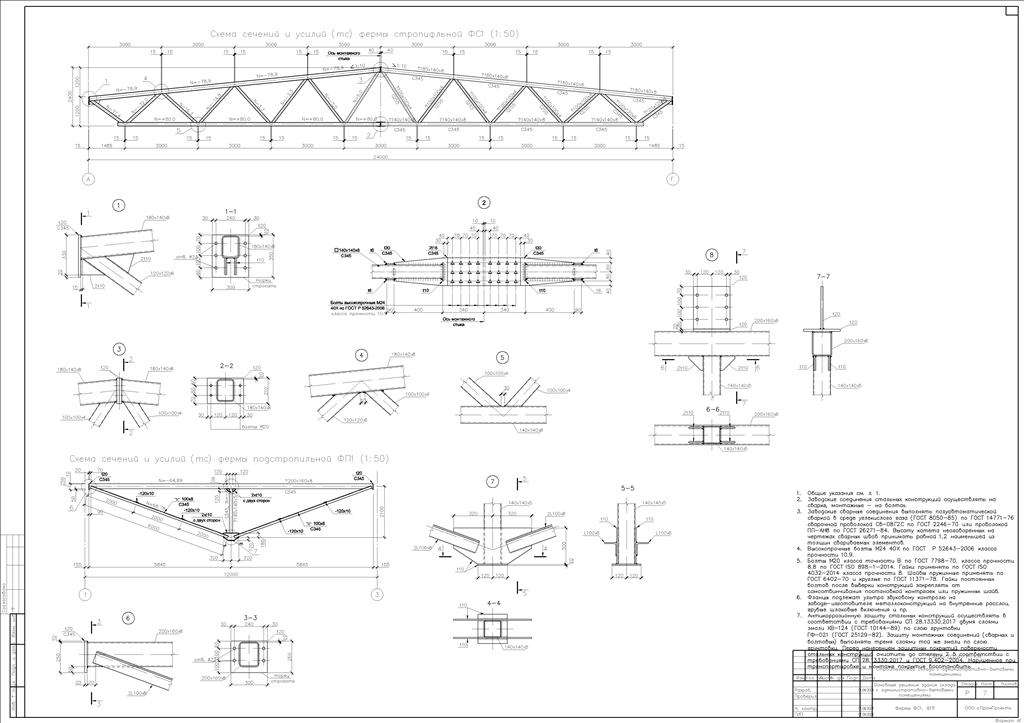

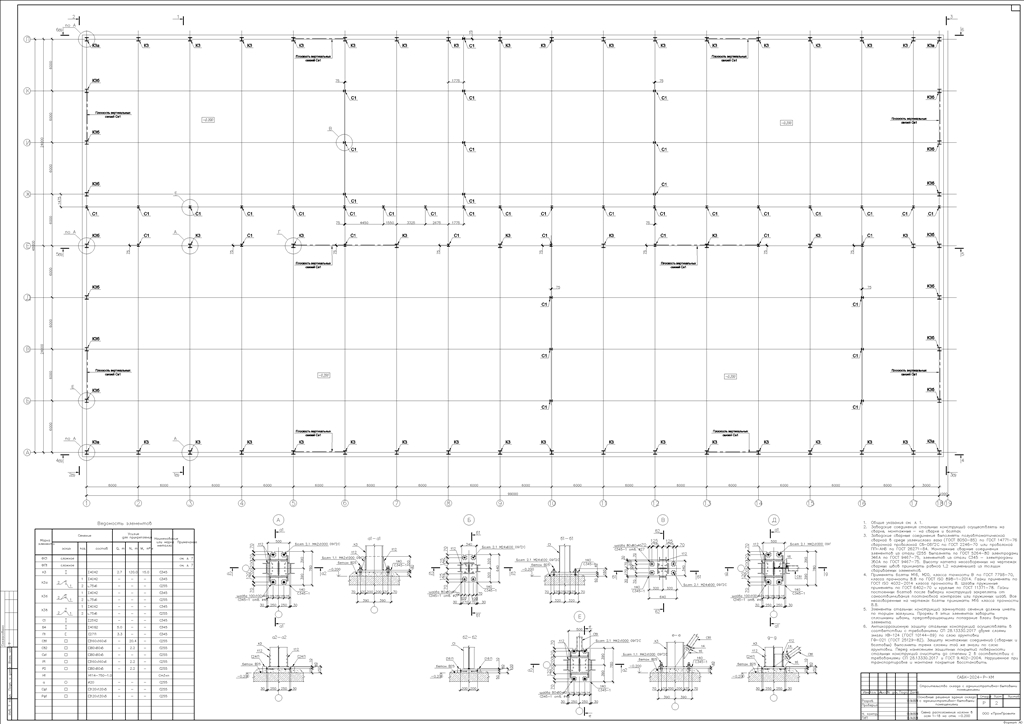

- двухпролетных одноэтажных рам, расположенных вдоль цифровых осей. Пролет рам - 24 м, шаг рам - 6 м. В качестве ригелей рам предусмотрены трапециевидные фермы с нисходящим раскосом. Фермы шарнирно опираются на колонны верхним поясом;
- подстропильных ферм, треугольных, с нисходящим раскосом, расположенных вдоль буквенных осей. Подстропильные фермы шарнирно опираются на колонны верхним поясом и служат для опирания стропильных ферм. Стропильные фермы шарнирно опираются на подстропильные;

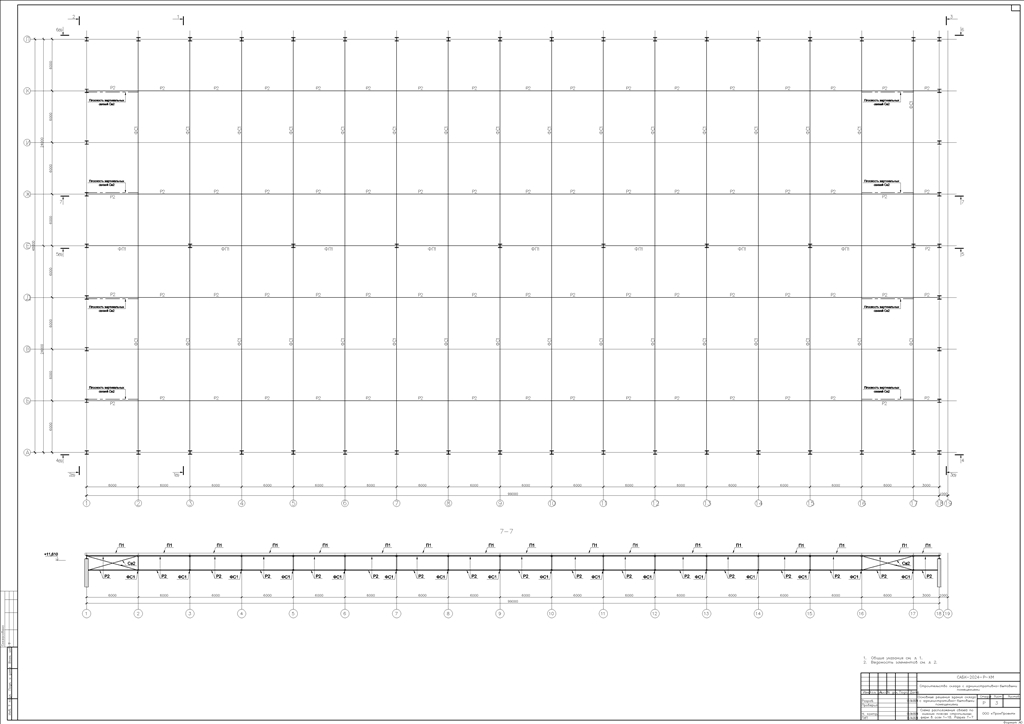

- вертикальных связей между колоннами (двухэтажные крестовые);

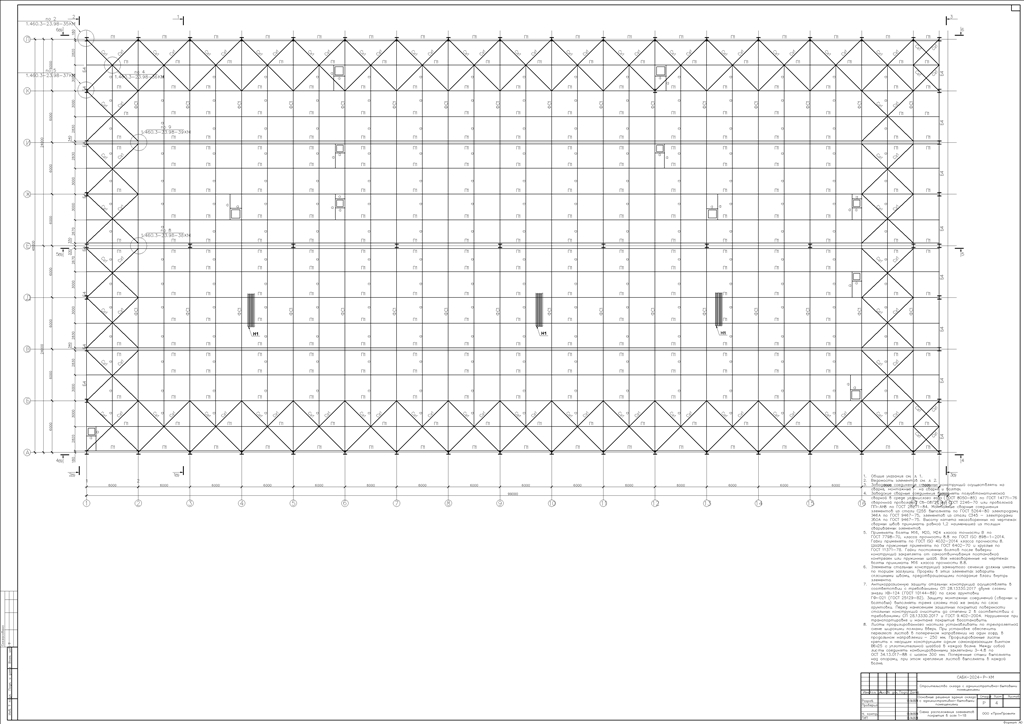

- диска покрытия, образованного верхними поясами ферм, прогонами и горизонтальными связями, расположенными по периметру склада.
Рамно-связевой каркас АБК состоит из следующих элементов:

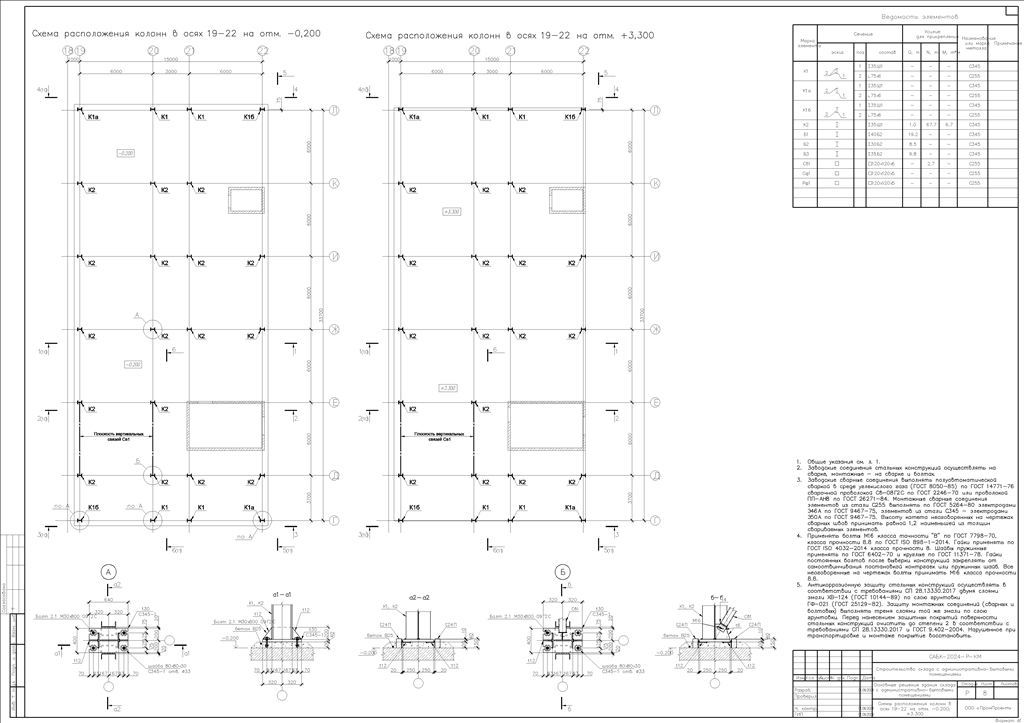

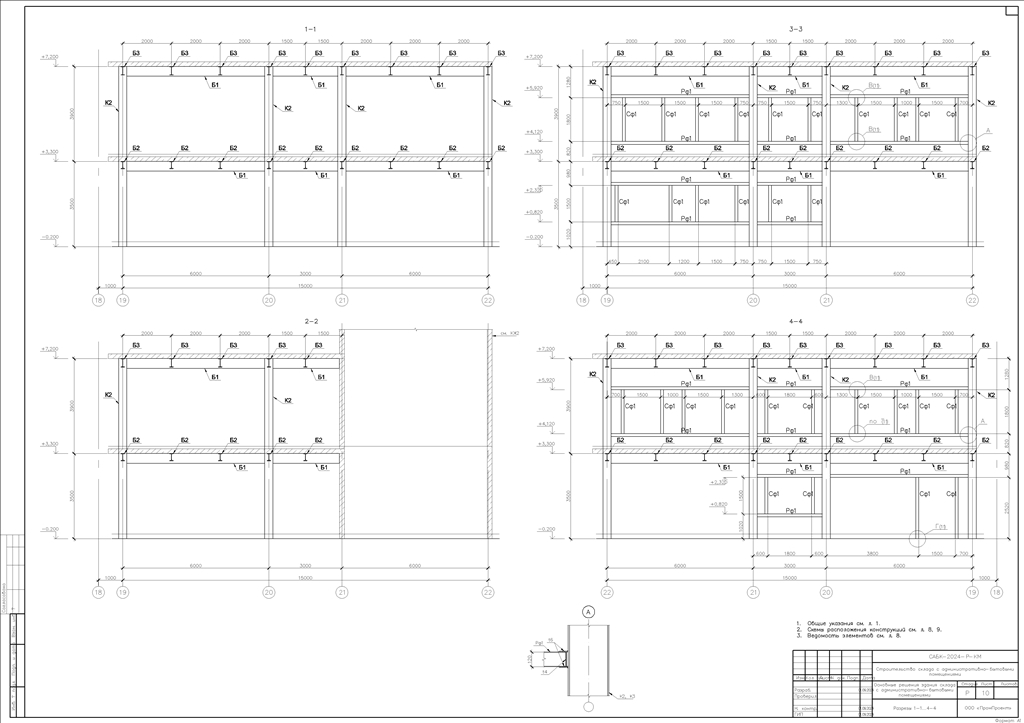

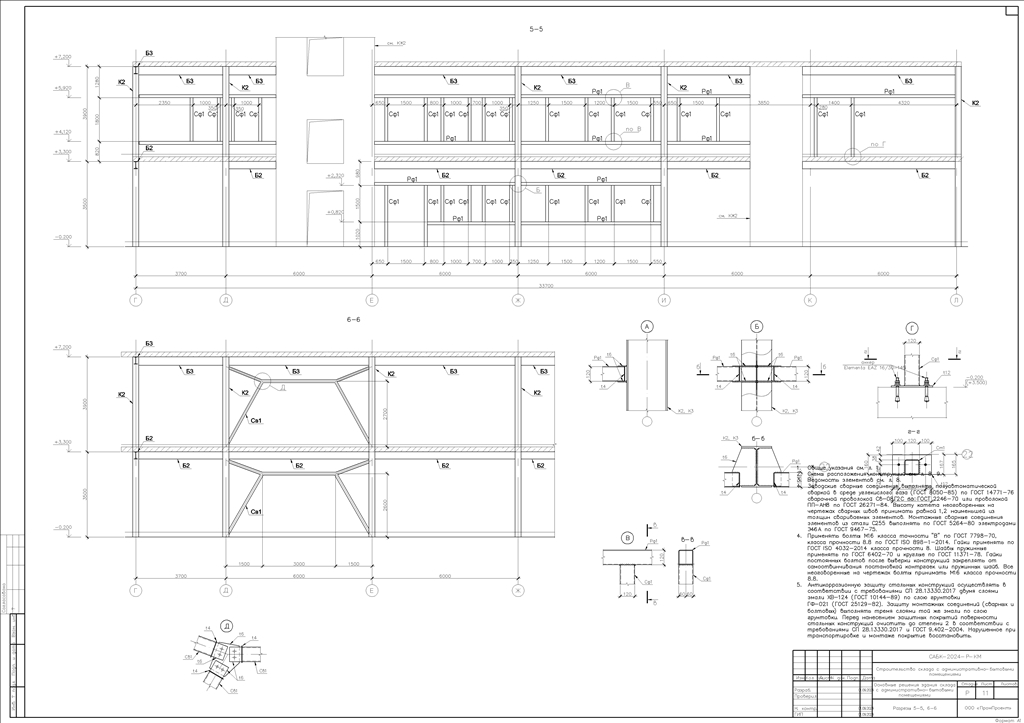

- трехпролетных двухэтажных рам, расположенных вдоль буквенных осей. Пролет рам - 6 м, 3 м, 6 м, шаг рам - 6 м, 36 м. Опирание колонн в плоскости рам - жесткое, из плоскости - шарнирное. В качестве ригелей рам предусмотрены двутавровые балки;

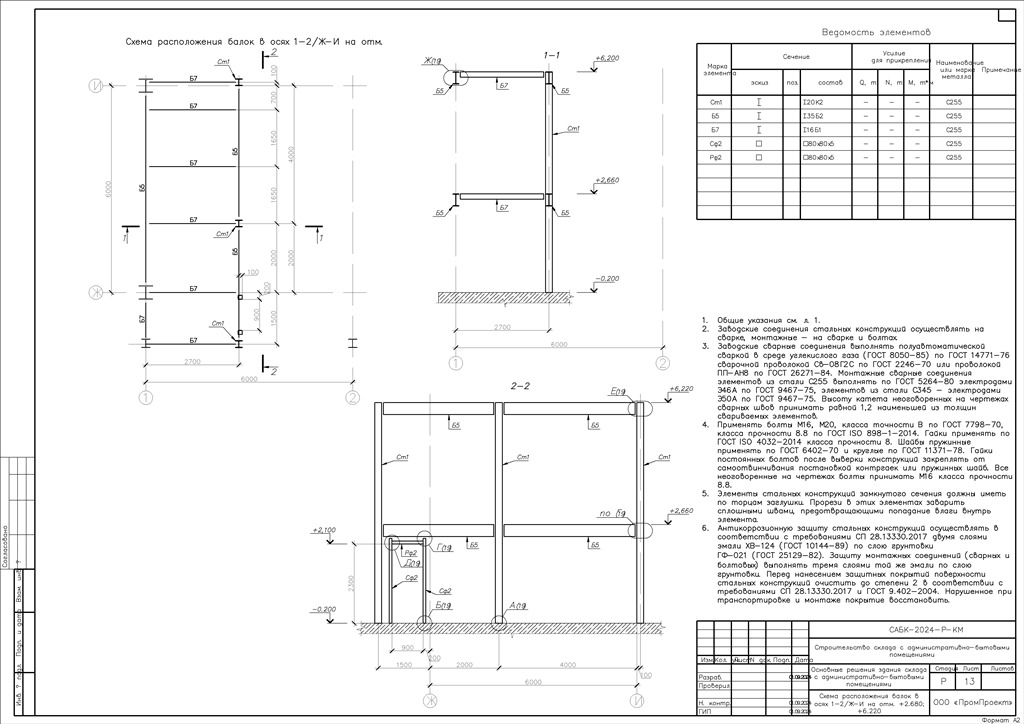

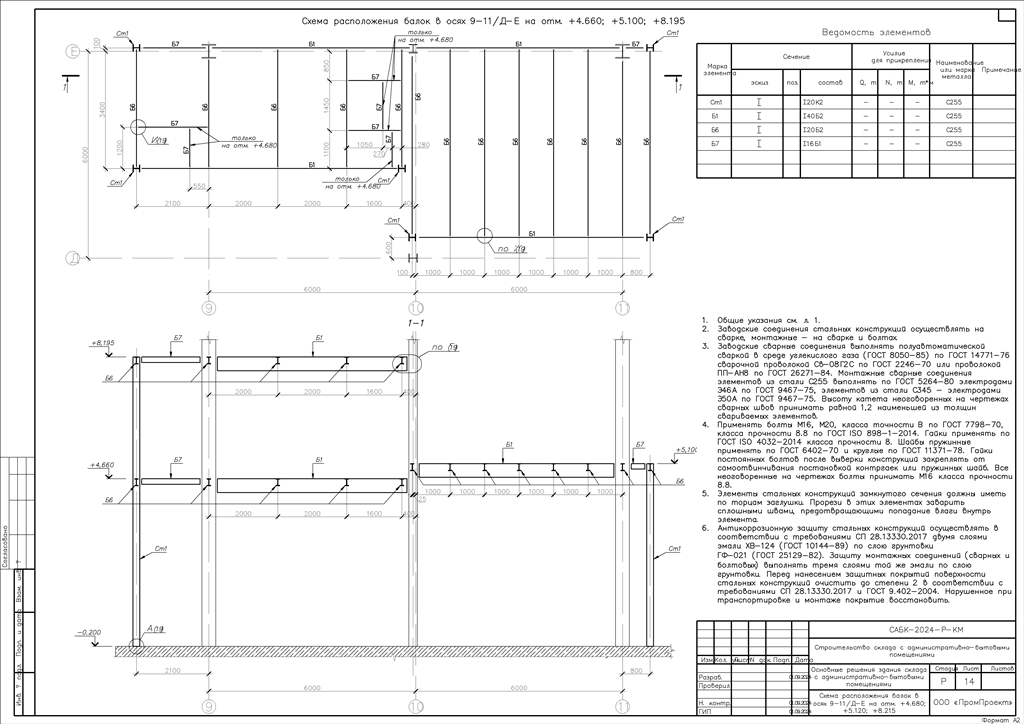

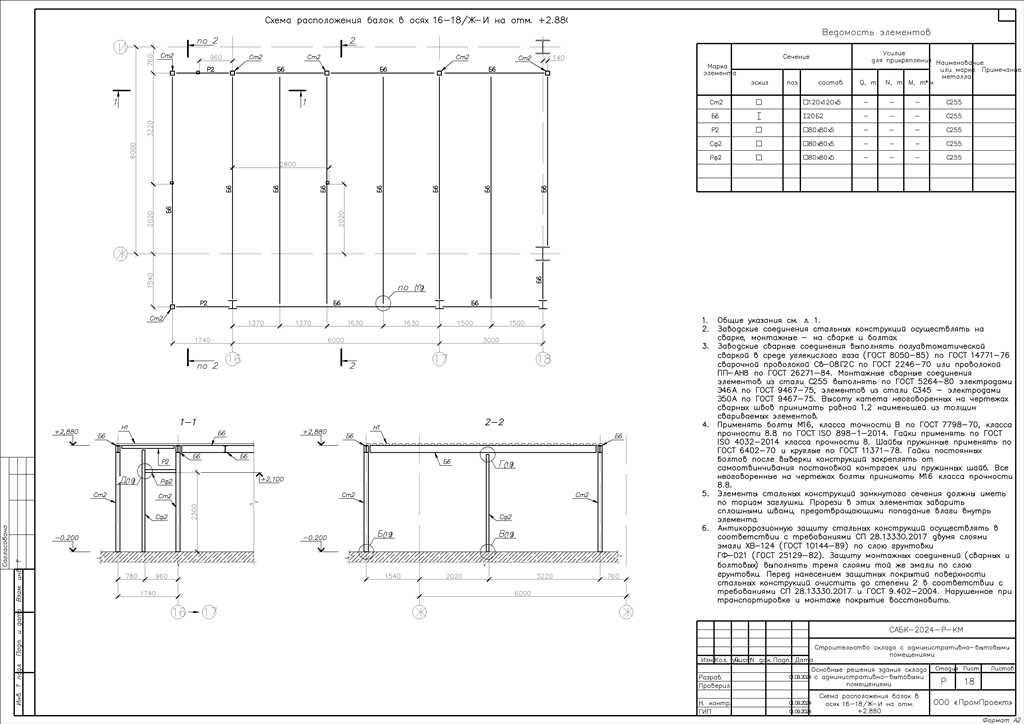

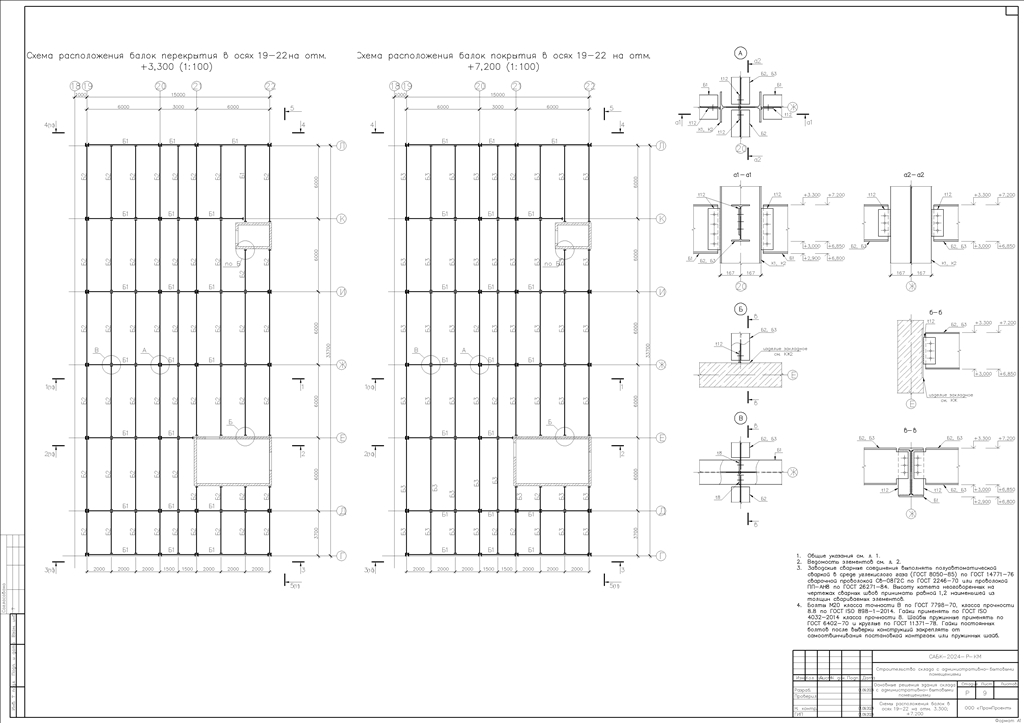

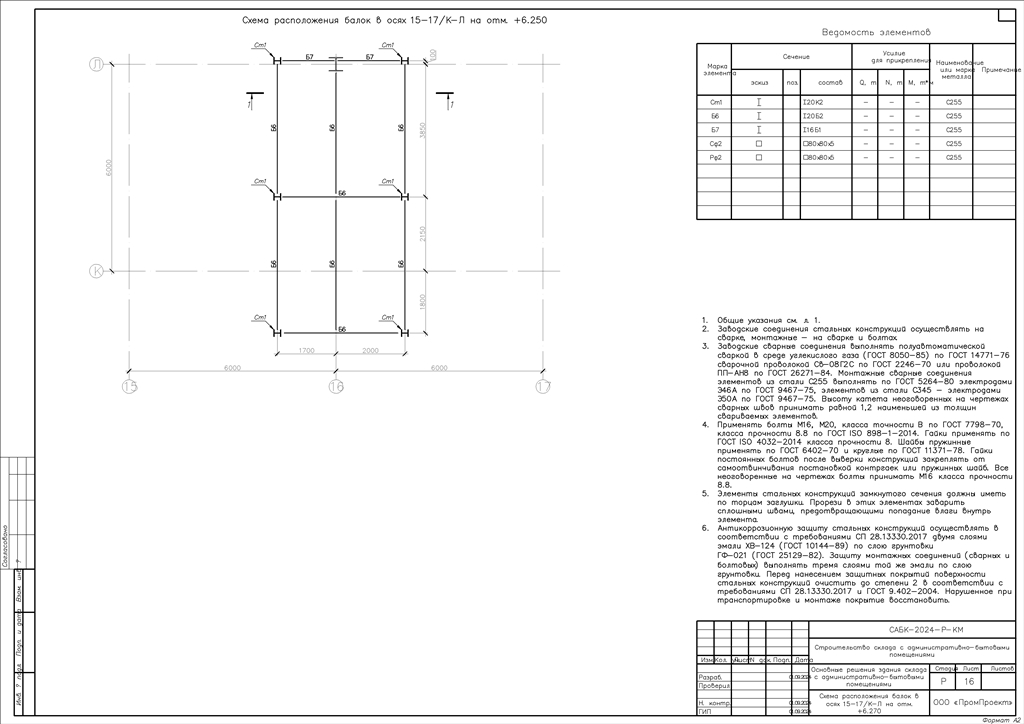

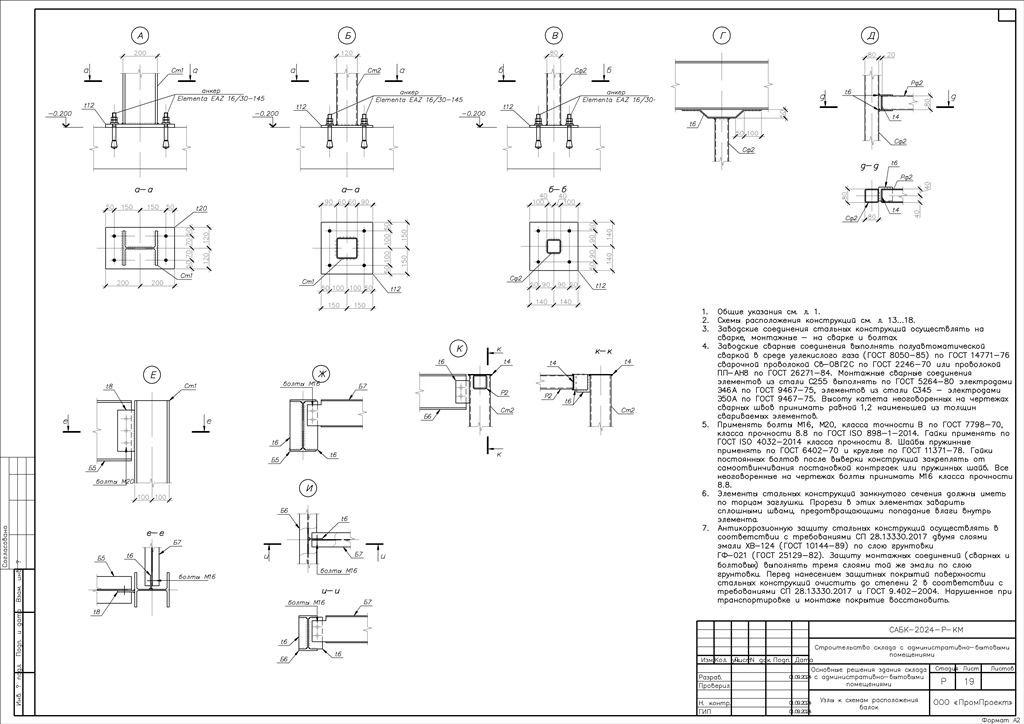

- балок перекрытия, расположенных вдоль цифровых осей. Балки шарнирно опираются на ригели рам и расположены с шагом 2.0...1.5 м;

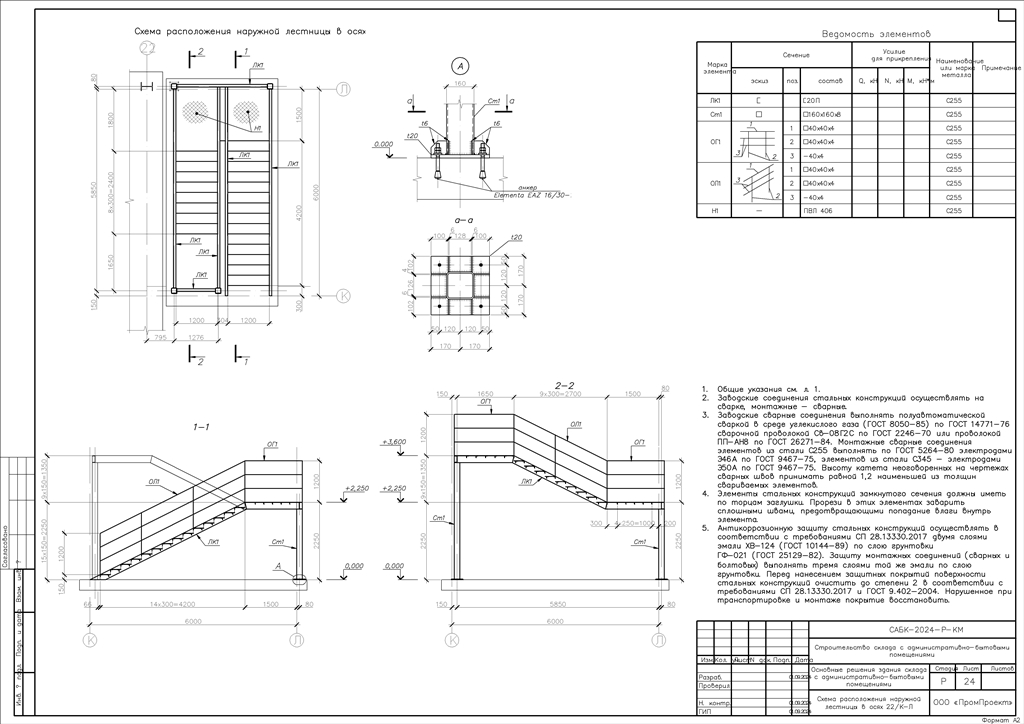

- вертикальных связей между колоннами (двухэтажные крестовые);
- жесткими дисками перекрытий, образованных ригелями рам, балками перекрытий и опирающимися на них монолитными железобетонными плитами.
3. Рабочая документация выполнена на основании:
- договора на проектирование;
- проектной документации, имеющей положительное заключение экспертизы №ХХХХХХХХХХ от 30.08.2023;
- архитектурной части проекта.
4. Рабочие чертежи разработаны в соответствии с заданием на проектирование, выданными техническими условиями, требованиями действующих технических регламентов, стандартов, сводов правил, других документов, содержащих соответствующие требования.
5. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
6. Уровень ответственности проектируемого здания - нормальный - в соответствии с пунктом 9 статьи 4 ФЗ №384 от 30.12.2009. Класс сооружения - КС-2 - в соответствии с приложением А ГОСТ 27741-2014. Коэффициент надежности по ответственности, принятый в расчетах - 1.0 (п. 7, статья 16 ФЗ №384, табл. 2 ГОСТ 27751-2014).
7. При разработке проектных решений учтены требования следующих основных нормативных документов:
- Федеральный закон от 30 декабря 2009 г. №384-ФЗ "Технический регламент о безопасности зданий и сооружений";
- Федеральный закон от 22 июля 2009 г. №123-ФЗ "Технический регламент о требованиях пожарной безопасности";
- ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. Основные положения";
- СП 20.13330.2011 "Нагрузки и воздействия". Актуализированная редакция СНиП 2.01.07-85*;
- СП 16.13330.2017 "Стальные конструкции". Актуализированная редакция СНиП II-23-81*;
- СП 53-102-2004 "Общие правила проектирования стальных конструкций";
- СП 53-101-98 "Изготовление и контроль качества стальных конструкций";
- СП 28.13330.2012 "Защита строительных конструкций от коррозии". Актуализированная редакция СНиП 2.03.11-85;
- СП 72.13330.2016 "Защита строительных конструкций и сооружений от коррозии". Актуализированная редакция СНиП 3.04.03-85.
8. В чертежах использованы ссылки на следующие стандарты:
- СП 70.13330.2012 "Несущие и ограждающие конструкции". Актуализированная редакция СНиП 52-01-2003;
- СП 131.13330.2012 "Строительная климатология". Актуализированная редакция СНиП 23.01-99*;
- СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1. Общие требования";
- СНиП 12-04-2002 "Безопасность труда в строительстве. Часть 2. Строительное производство".
9. Степень огнестойкости здания - II. Класс конструктивной пожарной опасности - С0.
10. Рабочие чертежи разработаны для строительства в районе со следующими характеристиками:
- климатический район территории строительства IIв (СП 131.13330.2020);
- температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0.98 - минус 32°С (СП 131.13330.2020);
- климатическая зона влажности - влажная (СП 50.13330.2012 "Тепловая защита зданий");
- II ветровой район (СП 20.13330.2016);
- III снеговой район (СП 20.13330.2016);
- сейсмичность не выше 6 баллов (СП 14.13330.2018 "Строительство в сейсмических районах").
11. За относительную отм. 0.000 принята отметка чистого пола первого этажа, соответствующая отметке 10.80 в Балтийской системе высот.
12. На основании чертежей КМ требуется разработка чертежей марки КМД.
13. Перечень видов работ, для которых необходимо составлять акты освидетельствования скрытых работ:
- приемка стальных конструкций, изготовленных в заводских условиях;
- сборка элементов конструкций под сварку и сбалчивание.
Акты освидетельствования скрытых работ до подписания должны в обязательном порядке дополняться подтверждающей исполнительной документацией (схемами, чертежами, паспортами и сертификатами на материалы и т.д.) в необходимом объеме согласно требованиям СП 48.13330.2019, ГОСТ Р 51872-2019).
14. Перечень ответственных конструкций, подлежащих оформлению актами:
- металлические колонны;
- металлические балки;
- металлические фермы.
15. Принятые в проекте нагрузки и воздействия (в соответствии с СП 20.13330.2016):
- нормативное значение веса снегового покрова Sg - 1.5 кПа (150 кгс/м2/) по табл. 10.1 для III снегового района РФ;
- нормативное значение ветрового давления w0 - 0.30 кПа (30 кгс/м2/) по табл. 11.1 для II ветрового района РФ;
- - нормативное значение равномерно распределенной временной нагрузки на фундаментную плиту - 3.0 кПа (300 кгс/м2/).
16. Все виды работ по данному проекту выполнять в строгом соответствии с проектом производства работ (ППР), разрабатываемым подрядной строительной организацией в соответствии с указаниями настоящего проекта и СП 70.13330.2012.
17. При выполнении работ соблюдать требования СНиП 12-03-2001 и СНиП 12-04-2002.
18. Выполнение работ при отрицательных температурах или температурах выше +25°C должно осуществляться с учетом специальных мероприятий, предусматриваемых в ППР.
19. Изготовление, монтаж, соединение элементов конструкций и их окраску производить в соответствии с требованиями СП 16.13330.2011, ГОСТ 23118-2012, СП 53-101-98.
20. Монтаж стальных конструкций вести в соответствии с СП 70.13330.2012 "Несущие и ограждающие конструкции". Актуализированная редакция СНиП 3.03.01-87 и МДС 53-1.2001 "Рекомендации по монтажу стальных строительных конструкций".
21. Материал для сварки принимать в соответствии с требованиями таблицы В1 приложения В СП 53-102-2004. Минимальную толщину швов принимать по таблице 38 СП 16.13330.2011, но не более 1,2t, где t - min толщина одного из свариваемых элементов.
