Стальной каркас навеса (бокса), размером 18,06х10,06м, высотой 5,8м.

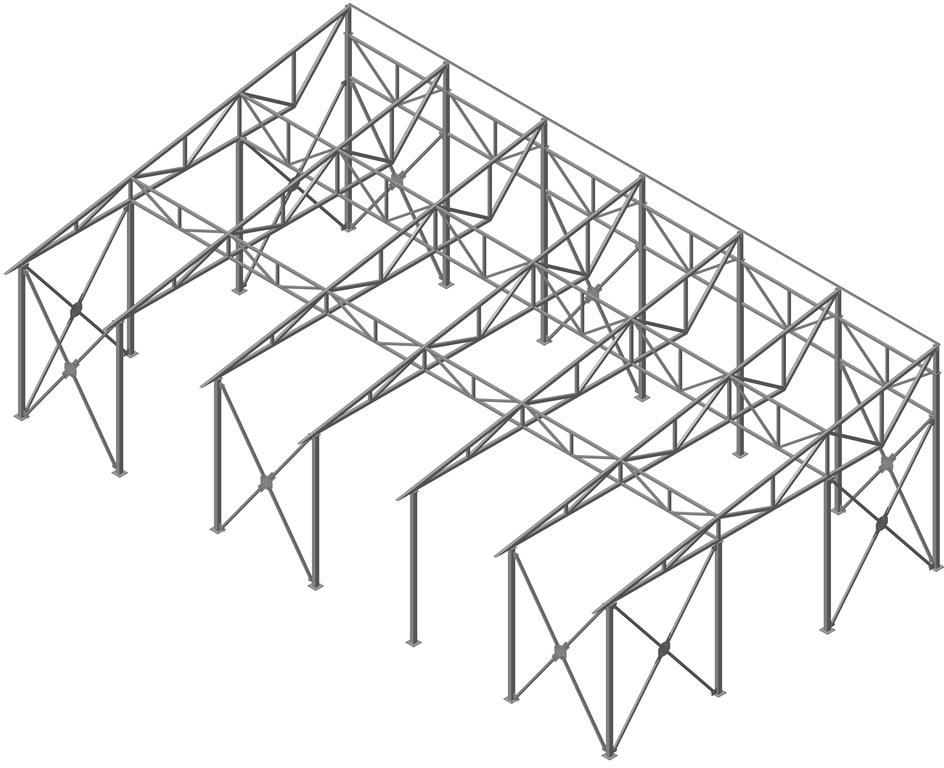

Сборочные чертежи стального каркаса навеса (бокса) с размерами в плане 18,06х10,06. Высотой 5,8м. Выполнен из квадратного стального профиля 50х4, 70х4, 80х4, 120х7. Сооружение однопролетное, одноэтажное, бескрановое.

Состав: 3д модель, Схема расстановки колонн. Схема расстановки надколонников на колонны. Виды сбоку сооружения. Схема расстановки элементов покрытия. Сборочная 3D модель. Узлы крепления и соединения конструкций. Чертежи Фермы Ф1, связей Св1, Св2, Св3, надколонника Нк1, детали Д1. Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Строительство / Металлоконструкции / Стальной каркас навеса (бокса), размером 18,06х10,06м, высотой 5,8м.

Стальной каркас навеса/
Стальной каркас навеса/01 - Каркас.a3d
Стальной каркас навеса/01-00-2019 - Навес (бокс).cdw
Стальной каркас навеса/Д1 - Деталь.m3d
Стальной каркас навеса/Деталь.m3d
Стальной каркас навеса/К1- Колонны.m3d
Стальной каркас навеса/Нк1 - Надколонник.m3d
Стальной каркас навеса/СВ-1 - Связь.m3d
Стальной каркас навеса/СВ-2 - Связь.m3d
Стальной каркас навеса/Св1 - Связь.m3d
Стальной каркас навеса/Св2 - Связь.m3d
Стальной каркас навеса/Св3 - Связь.m3d
Стальной каркас навеса/СНк1 - Связь.m3d
Стальной каркас навеса/Ф1 - Ферма.m3d
Стальной каркас навеса/Ф2 - Ферма.m3d
Стальной каркас навеса/Фа1 - Фахверк.m3d
