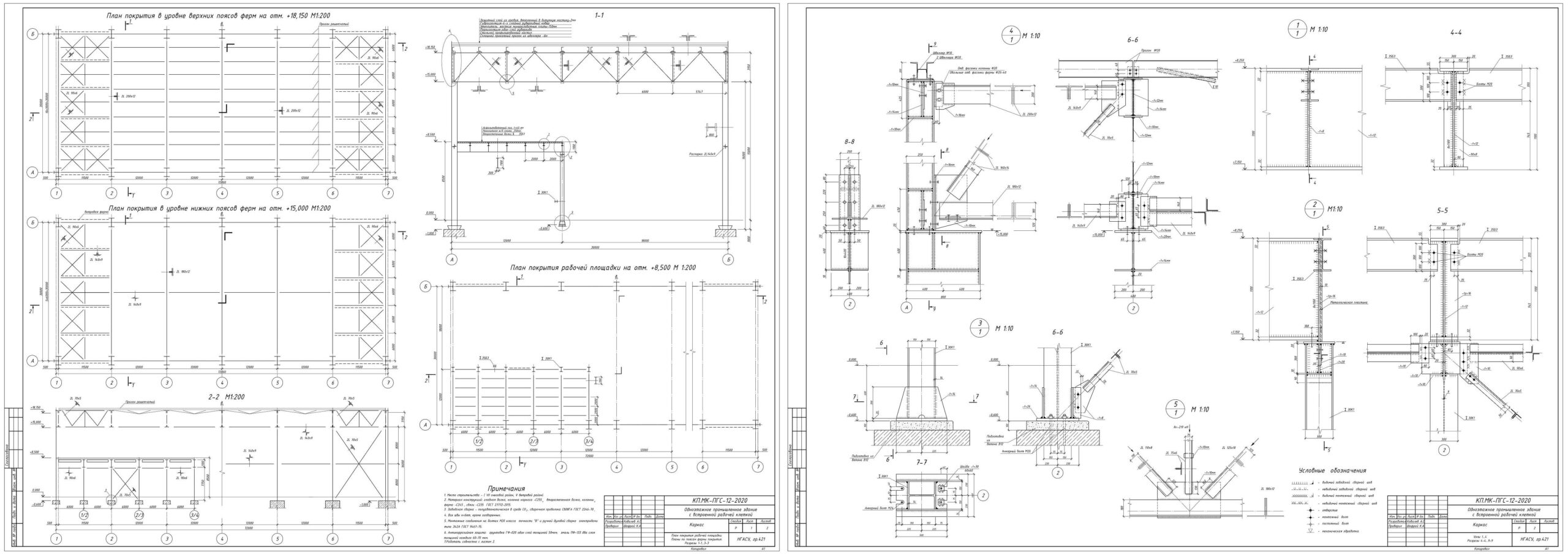

Стальной каркас промышленного здания со встроенной рабочей площадкой

Новосибирский Государственный Архитектурно – Строительный Университет (Сибстрин)
Кафедра металлических и деревянных конструкций
Курсовая работа по дисциплине «металлические и деревянные конструкции»
На тему: «Стальной каркас промышленного здания со встроенной рабочей площадкой»
Новосибирск 2020 год

1.Исходные данные
Для производственного здания:
Пролет фермы Lф=30 м
Шаг ферм В=12,0 м
Длина здания=72 м
Отметка верха колонны Н2=+15,000 м
Пояс фермы- Уголки составленные в тавр
Тип шатра- Прогонный (сплошной)
Для балочной клетки рабочей площадки (этажерки):
Пролет главных балок рабочей площадки Lгб =12,0 м
Шаг главной балки =6,0 м
Шаг второстепенных балок принимаем а= Lгб/6=12/6=2,0 м
Отметка верха ж/б плиты рабочей площадки Н1=+8,500 м
Полезная нагрузка р=15 кН/м2
Толщина плиты 250 мм

Место строительства:
Снеговой район -VII, sg=3,5 кПа,
Ветровой район - V, w0=0,6 кПа.

Содержание

1. Исходные данные
2. Сбор нагрузок на балочную клетку рабочей площадки
3. Расчет конструкций рабочей площадки
4. Расчет второстепенной балки
5. Расчет главной балки
6. Расчет и конструирование колонны
7. Расчет базы колонны:
8. Расчет фермы производственного здания
9. Конструирование колонны производственного здания
10. Расчет связей
