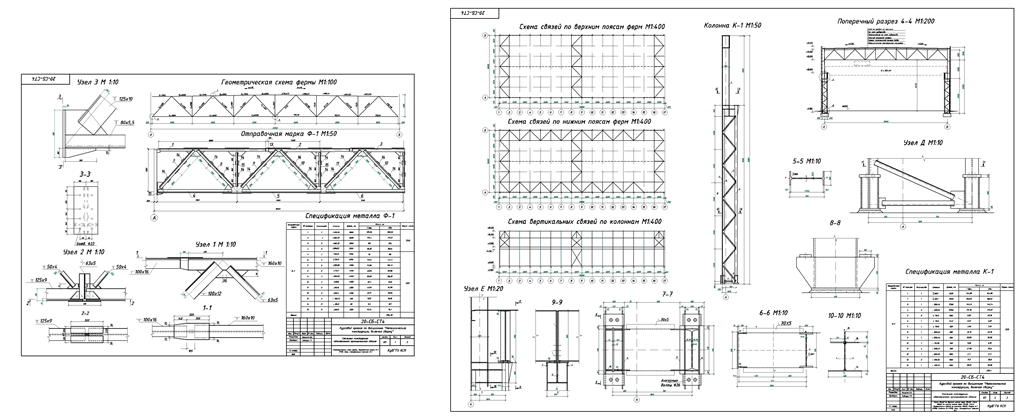

Стальные конструкции одноэтажного промышленного здания c пролетом здания 36 м

КубГТУ
Кафедра металлических конструкций
Курсовой проект по дисциплине "Металлические конструкции, включая сварку"
На тему: "Стальные конструкции одноэтажного промышленного здания"

Шаг колонн в продольном направлении: B = 6 м
Пролет здания: L = 36 м
Длина здания: 96 м
Режим работы кранов: средний
Отметка головки рельса: УГР = 12 м
Грузоподъемность мостовых кранов: Q = 500 кН
Снеговая нагрузка: 1,8 кПа
Ветровая нагрузка: 0,38 кПа
Характер покрытия: утепленное
Тип ферм: из парных уголков

СОДЕРЖАНИЕ
РЕФЕРАТ 3
СОДЕРЖАНИЕ 4
ВВЕДЕНИЕ 6
НОРМАТИВНЫЕ ССЫЛКИ 7
ИСХОДНЫЕ ДАННЫЕ 8
1 РАСЧЕТ ФЕРМЫ 9
1.1 Дополнение к заданию для расчета фермы 9
1.2 Сбор нагрузок 9
1.3 Определение усилий в элементах фермы 10
1.4 Определение расчетных длин стержней фермы 11
1.5 Подбор сечений элементов 12
1.6 Расчет узлов фермы 14
1.6.1 Промежуточный узел фермы с заводским стыком верхнего пояса 15
1.6.2 Укрупнительный стык нижнего пояса фермы на монтажной сварке 17
1.6.3 Опорный узел 19
2 РАСЧЕТ ПОПЕРЕЧНОЙ РАМЫ С ШАРНИРНЫМ ПРИКРЕПЛЕНИЕМ РИГЕЛЯ К КОЛОННАМ 21
2.1 Компоновка рамы 21
2.2 Нагрузки, действующие на раму 23
2.2.1 Постоянные нагрузки 23
2.2.2 Нагрузки от стенового ограждения 24
2.2.3 Снеговая нагрузка 25
2.2.4 Нагрузки от мостовых кранов 25
2.2.5 Горизонтальное давление от торможения крановой тележки 26
2.2.6 Ветровая нагрузка 27
2.3 Расчетная схема 29
2.4 Статический расчет 31
2.4.1 Постоянная линейная нагрузка от покрытия 32
2.4.2 Снеговая нагрузка 32
2.4.3 Вертикальное давление кранов 34
2.4.4 Горизонтальное давление кранов на раму 36
2.4.5 Ветровая нагрузка 38
3 РАСЧЕТ ВНЕЦЕНТРЕННО СЖАТОЙ КОЛОННЫ 43
3.1 Исходные данные 43
3.2 Расчетные длины участков колонны 43
3.3 Расчет надкрановой части колонны 45
3.4 Расчет подкрановой части колонны 48
3.4.1 Расчет ветвей подкрановой части 48
3.4.2 Расчет решетки 52
3.4.3 Проверка устойчивости колонны в плоскости рамы как единого сквозного стержня 53
3.5 Расчет узла сопряжения верхней и нижней частей колонны 54
3.5.1 Проверка прочности шва 1 55
3.5.2 Расчет швов 2 крепления ребра к траверсе 56
3.5.3 Расчет швов 3 крепления траверсы к подкрановой ветви 56
3.5.4 Проверка прочности траверсы как балки, загруженной
N, M, D 57
3.6 Расчет и конструирование базы колонны 58
3.6.1 База подкрановой ветви 59
3.6.2 База наружной ветви 61
3.6.3 Расчет анкерных болтов 62
ЗАКЛЮЧЕНИЕ 63
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ .. 64
