Стальные ворота, двухстворчатые распашные, размером 2,8х2,9

Стальные ворота, двухстворчатые распашные, размером 2,8х2,9. Располагаются в производственном здании.

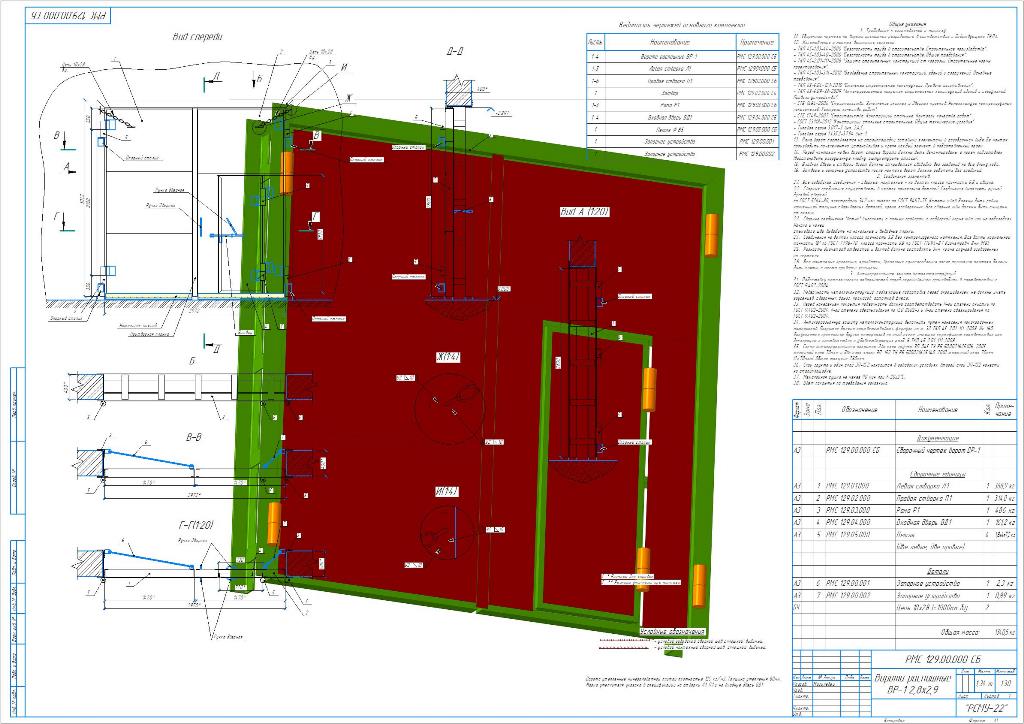

Состав: Сборочный чертеж (СБ), створка, запорное устройство, рама, затвор, петля, спецификации.

Софт: КОМПАС-3D 17.1

Файлы:

Каталог
Строительство
Металлоконструкции
Стальные ворота, двухстворчатые распашные, размером 2,8х2,9

ворота в цех/

ворота в цех/Чертеж петли.cdw

ворота в цех/Палец петли.m3d

ворота в цех/РМС1.01.00.002 - Запорное устройство.cdw

ворота в цех/Дверка входная.m3d

ворота в цех/Сборка петля дверки, верхняя.a3d

ворота в цех/Сборка ворот с рамой.a3d

ворота в цех/Обшивка створки 2 (верх).m3d

ворота в цех/створка 1.m3d

ворота в цех/Нащельник.m3d

ворота в цех/Сборка створки 2.a3d

ворота в цех/створка 2.m3d

ворота в цех/Сборка петля нижняя.a3d

ворота в цех/Цилиндр петли 2.m3d

ворота в цех/Рама внутр..m3d

ворота в цех/Обшивка двери входной.m3d

ворота в цех/Сборка петля верхняя.a3d

ворота в цех/Чертеж левой створки ворот.cdw

ворота в цех/Чертеж входной двери.cdw

ворота в цех/Опорный столик.m3d

ворота в цех/Цилиндр петли верхняя.m3d

ворота в цех/Чертеж ворот 3,1х2,9.cdw

ворота в цех/Сборка двери входной.a3d

ворота в цех/Соединитель рамы ворот.m3d

ворота в цех/РМС1.01.00.001 - Запорное устройство.cdw

ворота в цех/Обшивка створки 1.m3d

ворота в цех/Обшивка створки 2 (низ).m3d

ворота в цех/Чертеж рамы Р1.cdw

ворота в цех/Чертеж правой створки ворот.cdw

ворота в цех/Чертеж затвора двери.cdw

ворота в цех/Сборка створки 1.a3d

ворота в цех/Цилиндр петли.m3d

ворота в цех/Пластина петли.m3d

ворота в цех/Сборка петля дверки, нижняя.a3d

ворота в цех/Сборка рамы ворот.a3d
