Стелла "Нижнекамской ТЭЦ"

Монтажный чертеж, сборочный чертеж, архитектурно-строительная часть, электротехническая часть, узлы, детали, цветовое решение

Состав: Монтажный чертеж, сборочные чертежи узлов, детали, спецификация

Софт: КОМПАС-3D 16

Файлы:

Каталог
Строительство
Металлоконструкции
Стелла "Нижнекамской ТЭЦ"

(ПТК-1-ОС-1950 08 00 СБ) Буква Е.cdw

(ПТК-1-ОС-1950 13 00 СБ) Буква Я.cdw

(ПТК-1-ОС-1950 14 00 СБ) Буква Т.cdw

(ПТК-1-ОС-1950 12 00 СБ) Буква С.cdw

(ПТК-1- ОС-1950 07 00 СБ) Буква Ж.cdw

(ПТК-1-ОС-1950 01 06) Уголок 1.cdw

(ПТК-1-ОС-1950 04 00 СБ) Рамка.cdw

(ПТК-1-ОС-1950 00 11) Кронштейн.cdw

(ПТК-1-ОС-1950 10 00 СБ) Буква А.cdw

(ПТК-1-ОС-1950 09 00 СБ) Буква К.cdw

(ПТК-1-ОС-1950 16 00 СБ) Буква Ц.cdw

(ПТК-1-ОС-1950 00 05) Планшет-указатель.cdw

(ПТК-1- ОС-1950 00 10) Лист торцевой.cdw

(ПТК-1-ОС-1950 00 04) Планшет.cdw

(ПТК-1-ОС-1950 15 00 СБ) Буква Э.cdw

(ПТК-1-ОС-1950 03 00 СБ) Указатель.cdw

(ПТК-1-ОС-1950 05 00 СБ) Буква Н.cdw

(ПТК-1-ОС-1950 00 00 АС) Фундамент стеллы Ф-1.cdw

(ПТК-1-ОС-1950 00 02) Швеллер наклонный левый.cdw

(ПТК-1-ОС-1950 00 00 СБ) Стелла-указатель.cdw

(ПТК-1-ОС-1950 01 01) Ушко.cdw

(ПТК-1-ОС-1950 00 00 АР) Цветовое решение.cdw

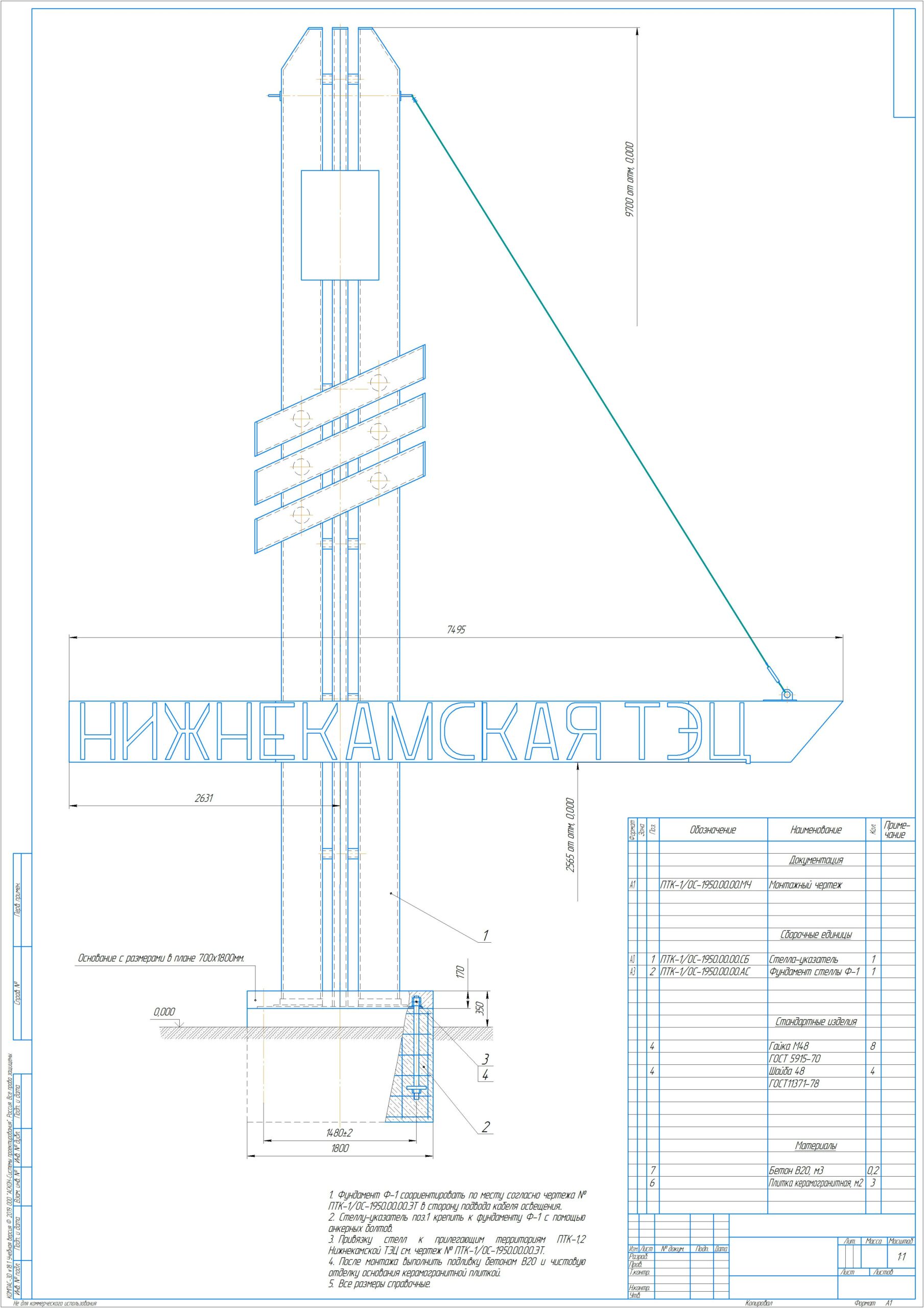

(ПТК-1-ОС-1950 00 00 МЧ) Стелла Монтажный чертеж.cdw

(ПТК-1-ОС-1950 01 03) Швеллер левый.cdw

(ПТК-1-ОС-1950 01 00 СБ) Колонна основная.cdw

(ПТК-1-ОС-1950 11 00 СБ) Буква М.cdw

(ПТК-1-ОС-1950 01 07) Уголок 2.cdw

(ПТК-1-ОС-1950 00 01) Плита опорная.cdw

(ПТК-1-ОС-1950 02 00 СБ) Колонна промежуточная.cdw

(ПТК-1-ОС-1950 06 00 СБ) Буква И.cdw
