Стеллаж для штампов 3 полки (12 штампов 550х1000х500 по 800 кг)

Стеллаж для штампов 3 полки (12 штампов 550х1000х500 по 800 кг)

Стеллаж предназначен для хранения штамповой оснастки.

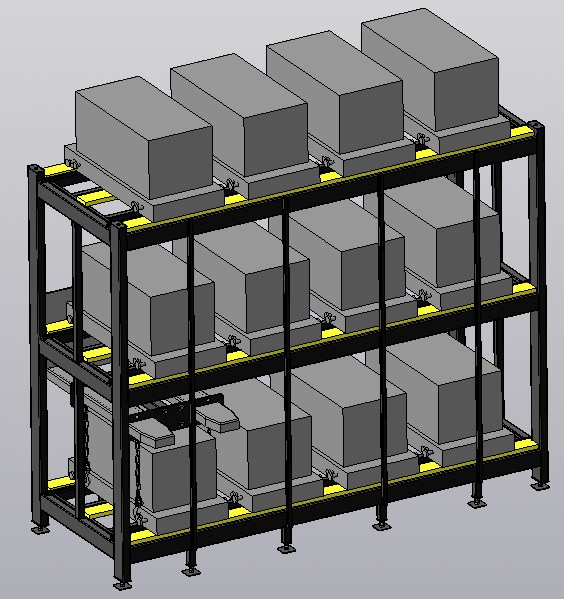

Стеллаж рассчитан на хранение 12шт. штампов с расчётной массой около 800 кг - каждый штамп.

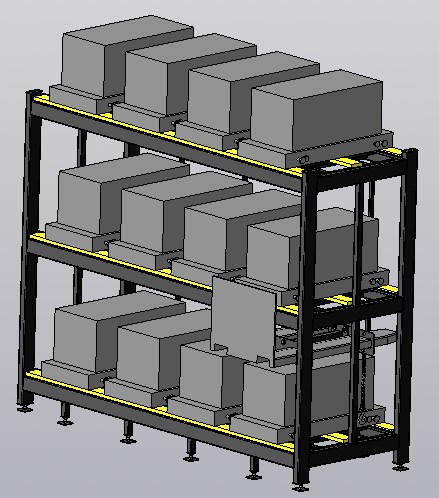

Штампы загружаются на стеллаж вилочным погрузчиком с помощью специальной траверсы с крюками на цепях.
Рассчетный габарит одного штампа Ширина 550 х Длина 1000 х высота 500.
Основание штампа укладывается на деревянные подкладки, прикрученные к каркасу стеллажа.

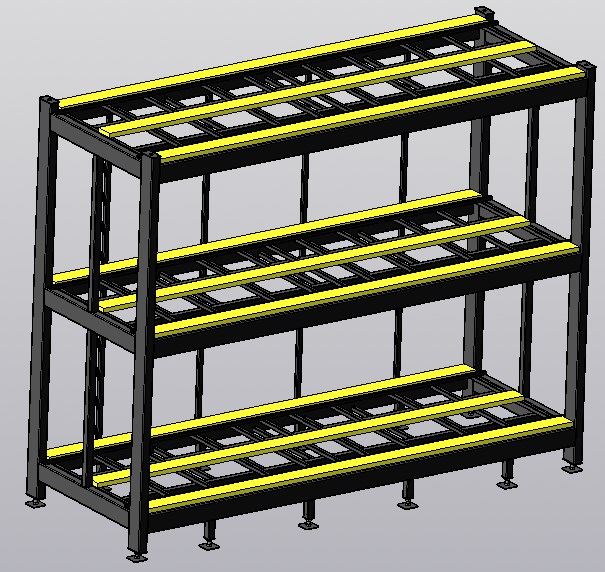

Габаритные размеры стеллажа Ширина 1000 х Длина 2680 х высота 2560.
Расстояние между полками 930 мм;
Просвет между полками 800 мм.
Остальные размеры см. на чертежах в описании.

3D Модели Стеллаж Стеллаж для штампов

Автор

Serg Buz

Дата

24.03.2025

Язык

Русский

Состав

3D-модель в формате Компас 3D v20; Полный комплект рабочих чертежей и спецификаций для изготовления стеллажа. Чертежей для изготовления траверсы в данном комплекте нет. Дополнительно имеется файл 3D-модели в универсальном формате STP для просмотра проекта в любой CAD-системе. Название основных файлов сборки: С№2-01.00.00.000 Стеллаж для штампов С№2-00.00.00.000 Погрузка штампов на стеллаж

Софт

КОМПАС-3D 20.0.12.3193 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

STP
- С№2-00.00.00.000 Погрузка штампов на стеллаж.stp
Т№1-01.00.00.000 Траверса для штампов
- Вилы электро-погрузчика (2).m3d
- Крюк чалочный (Кч-0,63 ГОСТ 25573-82).m3d
- Скоба такелажная 10мм (0,4т) DIN 82101 (тип А - прямая).m3d
- Т№1-00.00.00.000 Траверса со штампом.a3d
- Т№1-01.00.00.000 Траверса для штампов со стропами.a3d
- Т№1-01.01.00.000 Траверса для штампов.a3d
- Т№1-01.01.00.001 Пластина захватов.m3d
- Т№1-01.01.01.100 Распорка захватов.a3d
- Т№1-01.01.01.101 Фланец трубы.m3d
- Т№1-01.01.01.102 Труба распорка.m3d
- Т№1-01.02.00.000 Строп траверсы.a3d
- Цепь длинозвенная 6 мм (DIN 763).m3d
- Штамп (с зацепами).m3d
Стеллаж для штампов (вар №2) (Раскрой - КОМПАС)
- (НЕТ) С№2-01.01.01.002 Заглушка стойки - (Ст3; 8 мм; 8 шт).cdw
- (НЕТ) С№2-01.01.03.002 Заглушка подпорки - (Ст3; 8 мм; 8 шт).cdw
- (НЕТ) С№2-01.02.00.001 Опора ножки - (Ст3; 8 мм; 12 шт).cdw
(Расчётная схема) Каркас полки.cdw
Компоновка 12 штампов без паллет.a3d
Описание.txt
ОТЧЁТ по всему СТЕЛЛАЖУ.cdw
СЕЧЕНИЕ - Wx (Каркас полки).cdw
С№2-00.00.00.000 Погрузка штампов на стеллаж.a3d

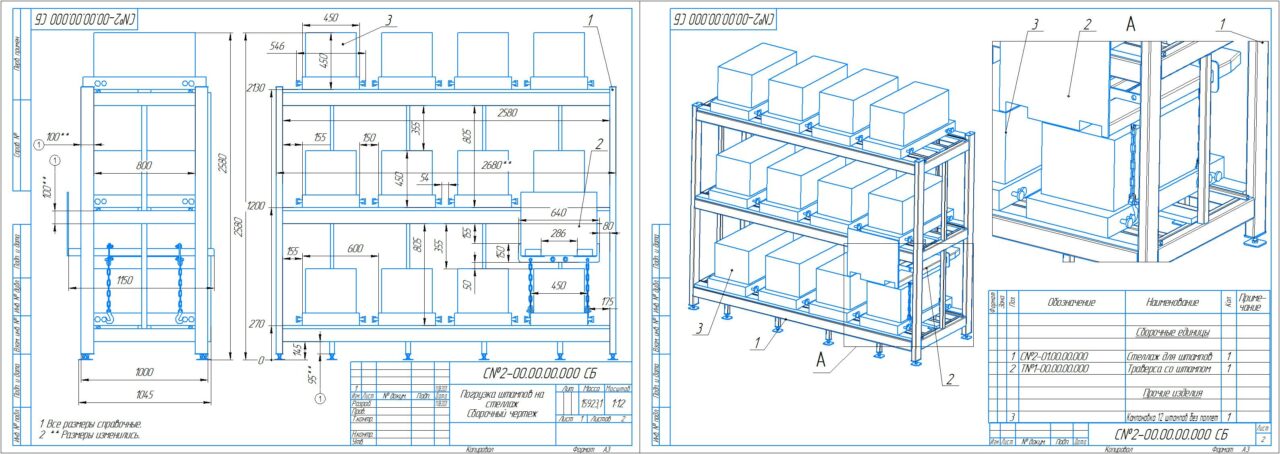

С№2-00.00.00.000 Погрузка штампов на стеллаж.cdw
С№2-00.00.00.000 Погрузка штампов на стеллаж.jpg
С№2-01.00.00.000 Стеллаж для штампов.a3d

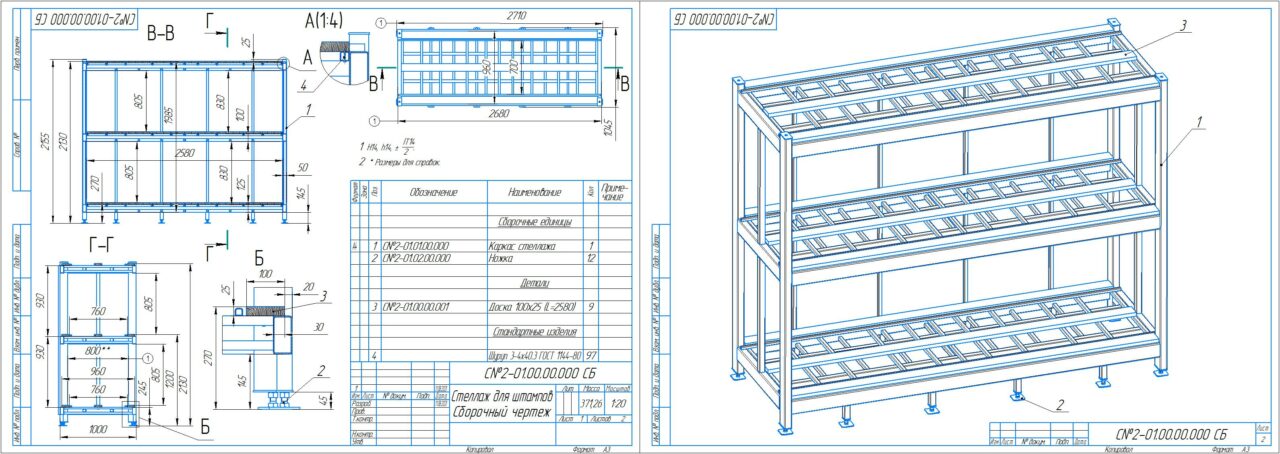

С№2-01.00.00.000 Стеллаж для штампов.cdw
С№2-01.00.00.000 Стеллаж для штампов.jpg
С№2-01.00.00.001 Доска 100х25.m3d
С№2-01.01.00.000 Каркас стеллажа.a3d

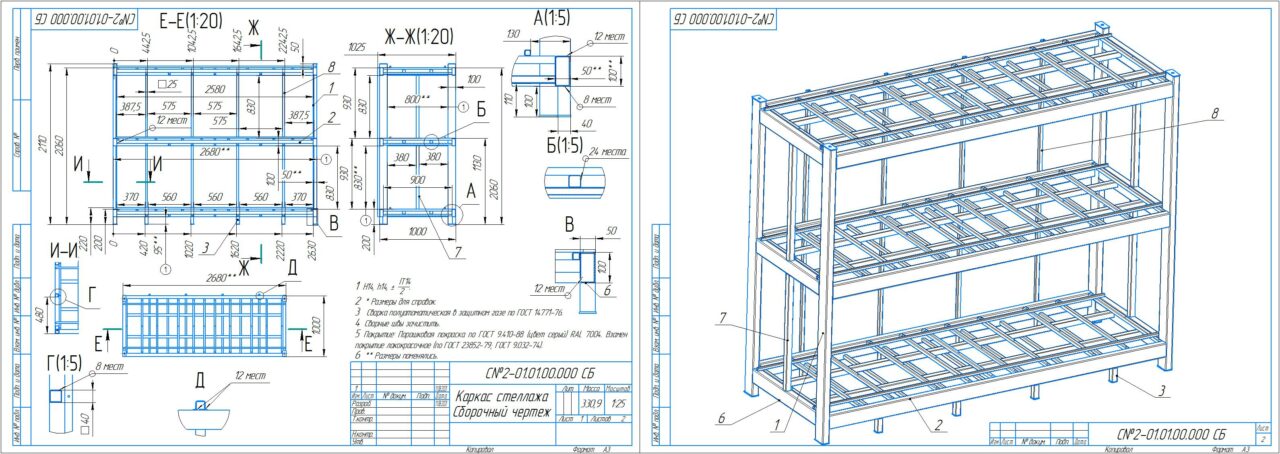

С№2-01.01.00.000 Каркас стеллажа.cdw
С№2-01.01.00.000 Каркас стеллажа.jpg
С№2-01.01.00.000 Каркас стеллажа.spw
С№2-01.01.00.001 Труба-поперечина.m3d
С№2-01.01.00.002 Труба-вертикаль.m3d
С№2-01.01.00.003 Труба верт. (усиления).m3d
С№2-01.01.01.000 Стойка стеллажа.a3d
С№2-01.01.01.000 Стойка стеллажа.cdw
С№2-01.01.01.001 Труба-стойка.m3d
С№2-01.01.01.002 Заглушка стойки.cdw
С№2-01.01.01.002 Заглушка стойки.m3d
С№2-01.01.02.000 Каркас полки.a3d
С№2-01.01.02.000 Каркас полки.cdw
С№2-01.01.02.000 Каркас полки.spw
С№2-01.01.02.001 Труба полки.m3d
С№2-01.01.02.002 Труба поперечина полки.cdw
С№2-01.01.02.002 Труба поперечина полки.m3d
С№2-01.01.02.002-01 Труба поперечина полки (снизу).m3d
С№2-01.01.02.003 Труба-усиление.m3d
С№2-01.01.02.004 Труба у досок.m3d
С№2-01.01.03.000 Подпорка-ножка.a3d
С№2-01.01.03.000 Подпорка-ножка.cdw
С№2-01.01.03.001 Труба-подпорки.m3d
С№2-01.01.03.002 Заглушка подпорки.cdw
С№2-01.01.03.002 Заглушка подпорки.m3d
С№2-01.02.00.000 Ножка.a3d
С№2-01.02.00.000 Ножка.cdw
С№2-01.02.00.001 Опора ножки.cdw
С№2-01.02.00.001 Опора ножки.m3d
Штамп (с зацепами).m3d
