Стеллаж грузоподьемностью 2 тонны

Общие данные:
* Размеры указанные справочные.

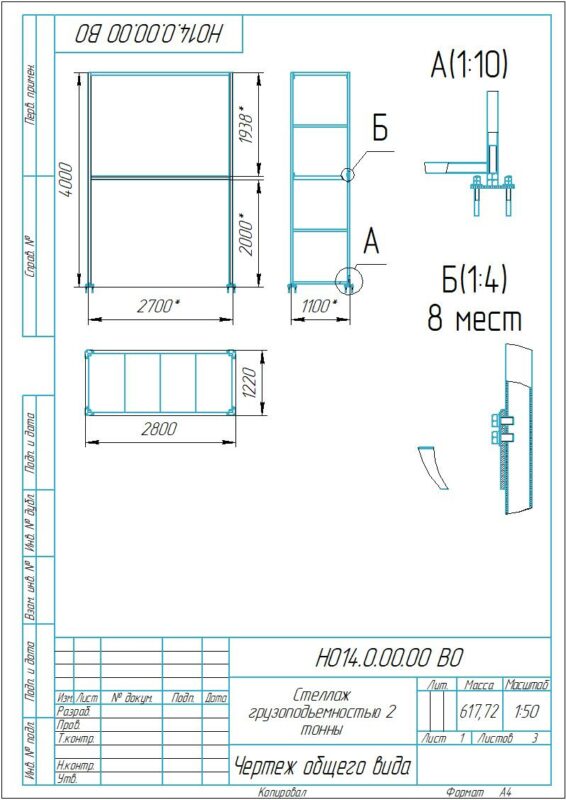

На чертеже представлена схема сборно-разборного грузового металлического стеллажа г/п 2 тонны.
Состав конструкции:
Опорные подпятники:
Четыре массивных основания внизу стоек для анкерного крепления конструкции к полу состоящих из листа толстолистового горячекатаного проката из углеродистой стали обыкновенного качества 8 мм, болтов фундаментных 5.M16x150 ГОСТ 24379.1-2012, гайка М27x2-6H ГОСТ 5915-70, шпилька М27x2-6gx150-А DIN 976.
Вертикальные рамы:
Две боковые несущие конструкции, каждая из которых собрана из двух вертикальных стоек, соединенных между собой диагональными и горизонтальными связями (раскосами) для жесткости. Состоит вертикальная рама из стойка профильной трубы 80х80х4, раскосы выполнены из квадратной трубы 40х40х2, лист толстолистовой горячекатаный прокат из углеродистой стали обыкновенного качества 8 и тонколистовой горячекатаной прокат из углеродистой стали обыкновенного качества 2 мм.
Ярусные полки:
Данная съемная полка разработана специально для тяжелых складских и производственных условий. Конструкция разработана из несущий силового каркаса профильная труба 60х40х4 мм, листа толстолистовой горячекатаный прокат из углеродистой стали обыкновенного качества 4 мм и и тонколистовой горячекатаной прокат из углеродистой стали обыкновенного качества 2 мм. Крепление к вертикальным рама (стойкам) выполнена из крепежных изделий шайба плоская C.12.37 ГОСТ 11371-78, шайба (гроверная) 12 ГОСТ 6402-70, болт М12-6gx25.129.40Х (S18) ГОСТ 7805-70.
