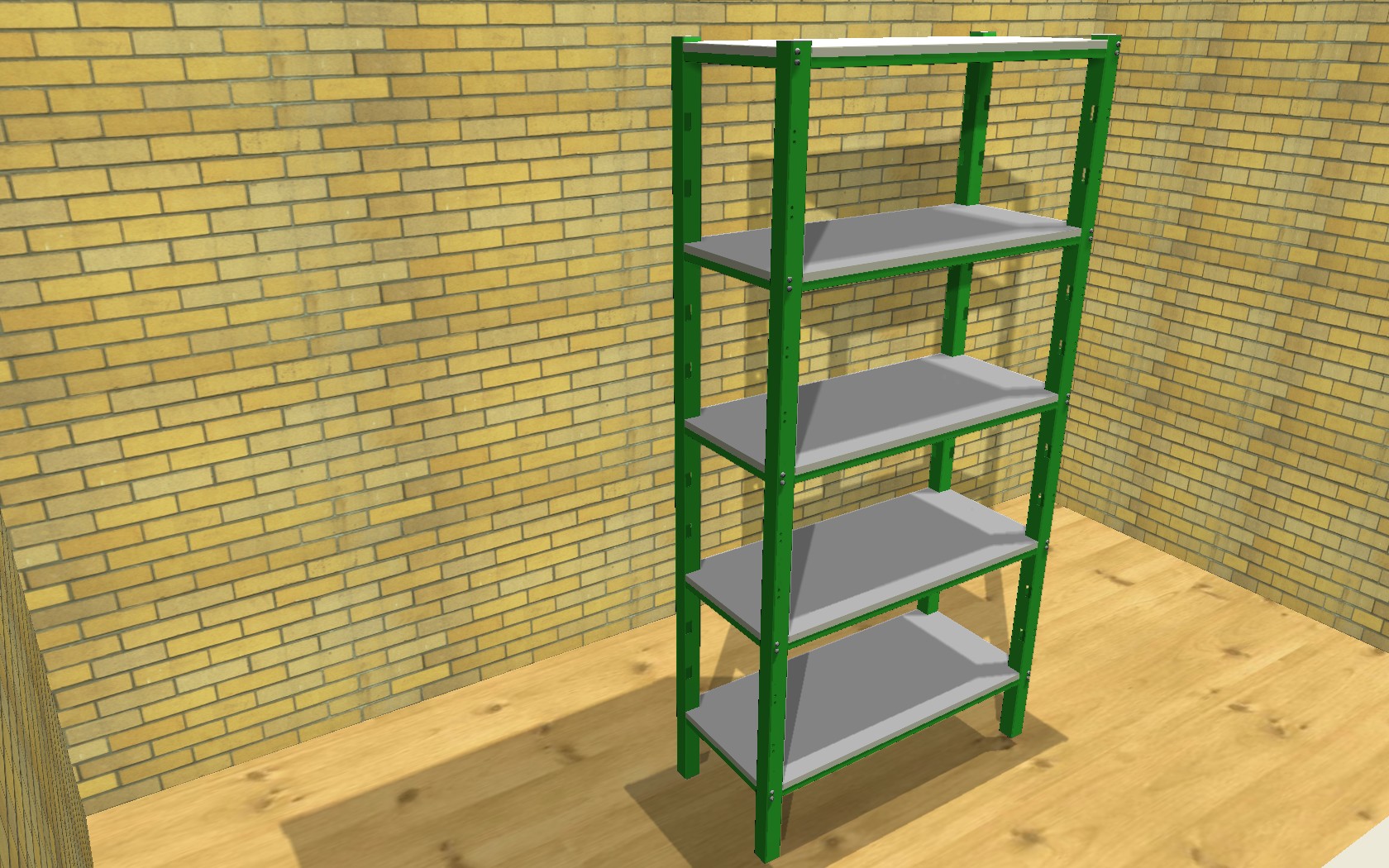

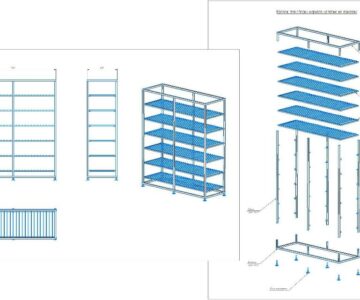

Стеллаж разборный с регулируемым шагом полок

Стеллаж быстро сборный габаритами(ДхШхВ) 1000х400х2000 мм. Вес с упаковкой 52 кг. В комплект входит 4 стойки и 5 полок(максимальное количество полок 13 штук), шаг установки полок - 150 мм. Стеллаж изготавливается из профильной трубы сечением 40х40мм – стойки и 40х20 мм- перемычки. Полки изготавливаются из листовой холоднокатаной стали толщиной 0,7 мм. Поставляется в разобранном виде и собирается при помощи винтов. Ножки стеллажа имеют возможность регулировки по высоте(опционально). Конструкция окрашена полимерной краской. Внимание, труба с отверстиями под лазерный или плазменный раскрой.

Состав: Сборка + детали Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Строительство / Металлоконструкции / Стеллаж разборный с регулируемым шагом полок

Стойка п с болтами.a3d
400 перекладина.m3d
1000 перекладина.m3d
полка.m3d
стойка.m3d
стойка2.m3d
Полка в сборе.a3d
Сборка 2.a3d
Сборка.a3d
Стойка л с болтами.a3d
