Стол для штампов

221

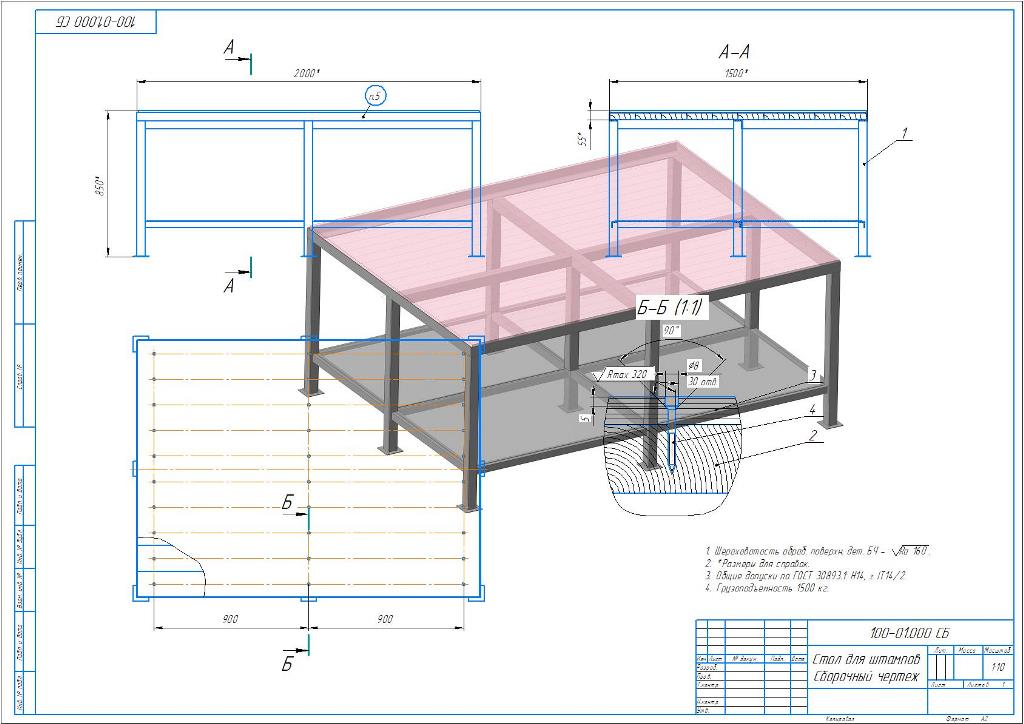

Стол для штампов. Предназначен для организации технологического процесса сборки и разборки штампов весом до 1500 кг, так же можно использовать для других технологических процессов. Конструкция стола сварная. Верхний слой столешницы выполнен из фанеры, под которым расположен слой досок. Также под всем столом имеется нижняя полка.
Габариты стола:
- ШхДхВ, 1500х2000х850 мм,
Вес - 250 кг.
Присутствует вся информация необходимая для изготовления данного стола.

Q=1500кг Стол Штамп

Автор

Сергей

Дата

16.06.2020

Язык

Русский

Состав

3D сборка, Сборочный чертеж, Спецификация, Деталировка

Софт

КОМПАС-3D 17.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 100-01.000 Стол для штампов.a3d
- 100-01.000 Стол для штампов.spw
- 100-01.000СБ Стол для штампов.cdw
- 100-01.001 Доска.m3d
- 100-01.002 Лист (фанера).m3d
- 100-01.100 Рама.spw
- 100-01.100СБ Рама.cdw
- 100-01.101 Стенка.cdw
- 100-01.101 Стенка.m3d
- 100-01.102 Стенка.m3d
- 100-01.103 Стойка.m3d
- 100-01.104 Связь.cdw
- 100-01.104 Связь.m3d
- 100-01.105 Перемычка.m3d
- 100-01.106 Перемычка.m3d
- 100-01.107 Пластина.m3d
- 100-01.108 Лист.cdw
- 100-01.108 Лист.m3d
- 100-01.109 Перемычка.m3d
