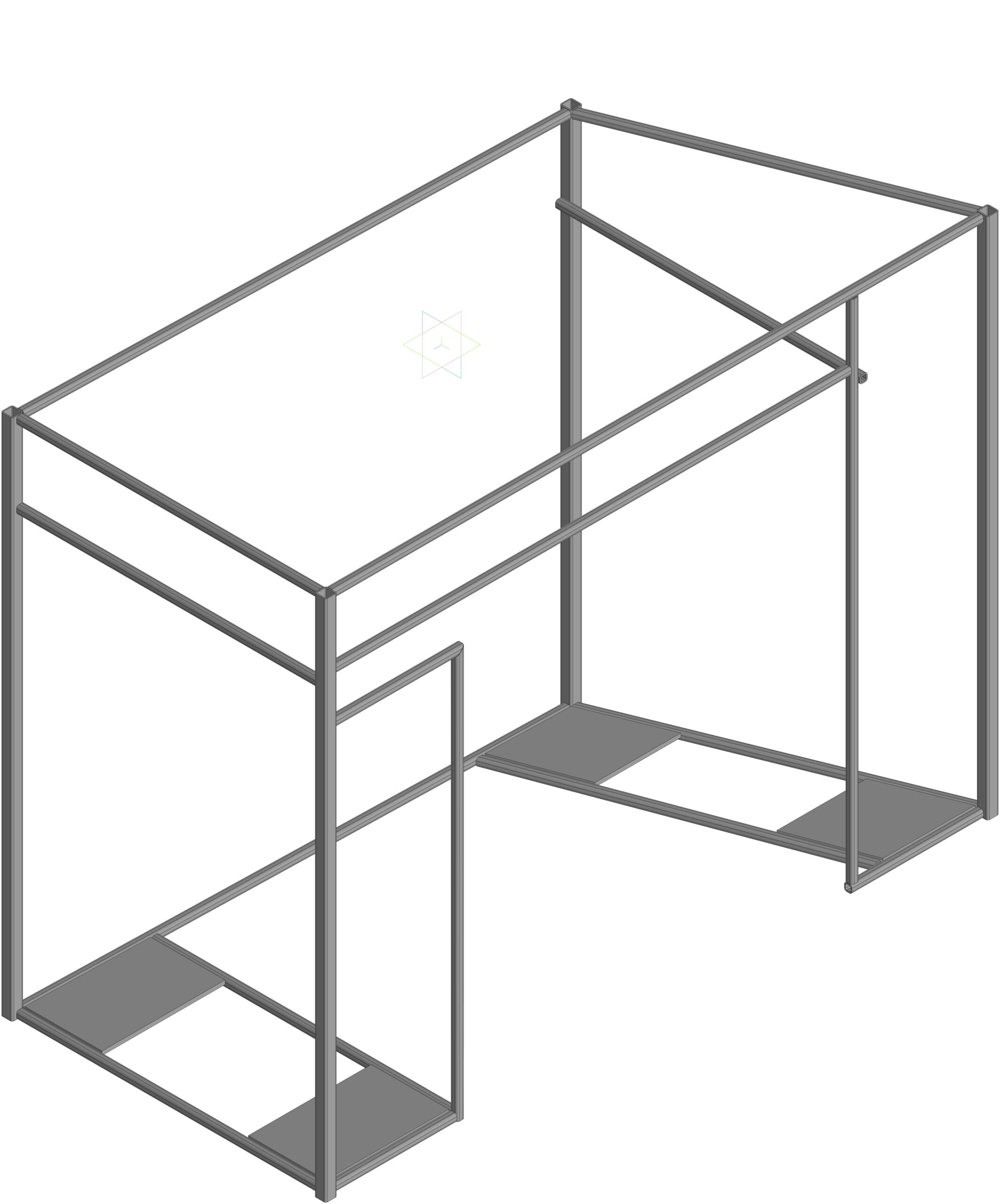

Стол-верстак(Каркас)-неправильной формы. Габаритные размеры-870х420х675. Выполнен в программе Компас 3Dv20, с помощью инструмента "Металлоконструкции". В составе работы 3D модель, деталировка, сборочный и сварочный чертёж.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Стол-верстак (каркас)
Стол-верстак (каркас)
0
79
0
0
150
Еще чертежи и проекты по этой теме:
Автор
Иван
Чубуков
Дата
23.10.2022
Язык
Русский
Состав
3D сборка , детали, комплект чертежей
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
Стол
-
-
Пластина (правая сторна) 2 шт. _ 00.00.000 027.cdw
-
Стол _ 00.00.000 Сварочный чертёж.cdw
-
Ножка _ 00.00.000 011.cdw
-
Профиль верхний левый _ 00.00.000 032.cdw
-
Профиль столешницы левый _ 00.00.000 017.cdw
-
Профиль столешницы тыловой _ 00.00.000 018.cdw
-
Профиль столешницы фронтальный _ 00.00.000 015.cdw
-
Стол.cdw
-
Стол.a3d
-
Профиль нижний фронтальный _ 00.00.000 029.cdw
-
Профиль нижный фронтальный _ 00.00.000 026.cdw
-
Профиль верхний правый _ 00.00.000 034.cdw
-
Профиль нижный(правый 2) _ 00.00.000 024.cdw
-
Профиль фронтальный верхний _ 00.00.000 031.cdw
-
Профиль вертикальный фронтальный _ 00.00.000 028.cdw
-
Стол _ 00.00.000 СП.spw
-
Профиль вертикальный (фронтальный левый) _ 00.00.000 020.cdw
-
Профиль нижний (левый 1) _ 00.00.000 025.cdw
-
Профиль нижный (левый 2) _ 00.00.000 030.cdw
-
Профиль верхний фронтальный _ 00.00.000 033.cdw
-
Профиль нижний (правый 1) _ 00.00.000 021.cdw
-
Пластины (левая сторна) 2 шт. _ 00.00.000 035.cdw
-
Профиль нижний (тыловой) _ 00.00.000 023.cdw
-
Профиль столешницы правый _ 00.00.000 016.cdw
-
