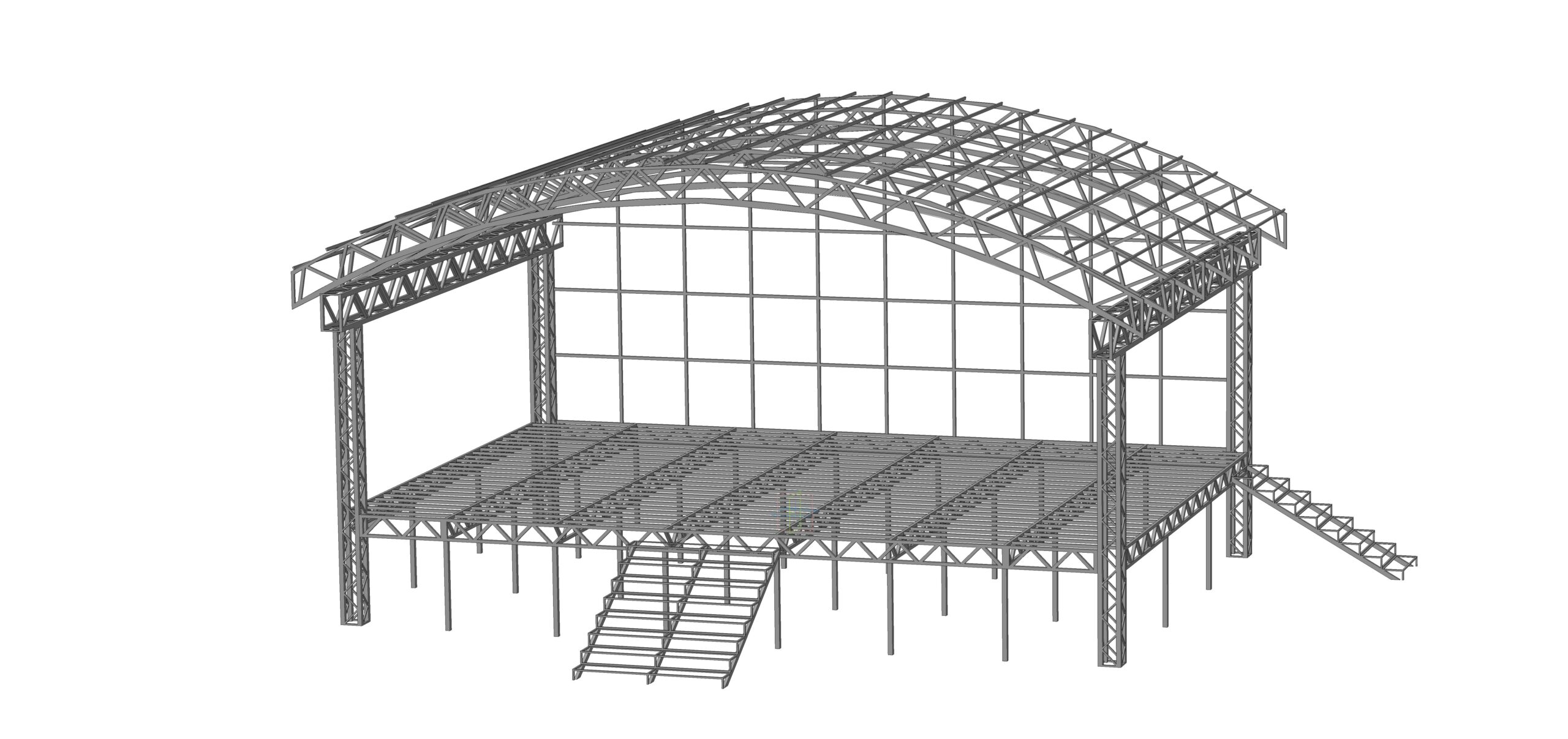

Размеры 10х8 метров. Материал профильная труба 30х30, 40х40, 80х80,40х20. Выполнена сплошным телом выдавливанием, исключительно для визуализации и оценки обьема работ и материала. По данному эскизу собрана действующая конструкция, которая служит нашему городу уже более 5 лет.
