Сценическая конструкция (модульная) _Габариты ДхШхВ : 9000x9000x4000

Сценическая конструкция (модульная) _Габариты ДхШхВ : 9000x9000x4000

289

200

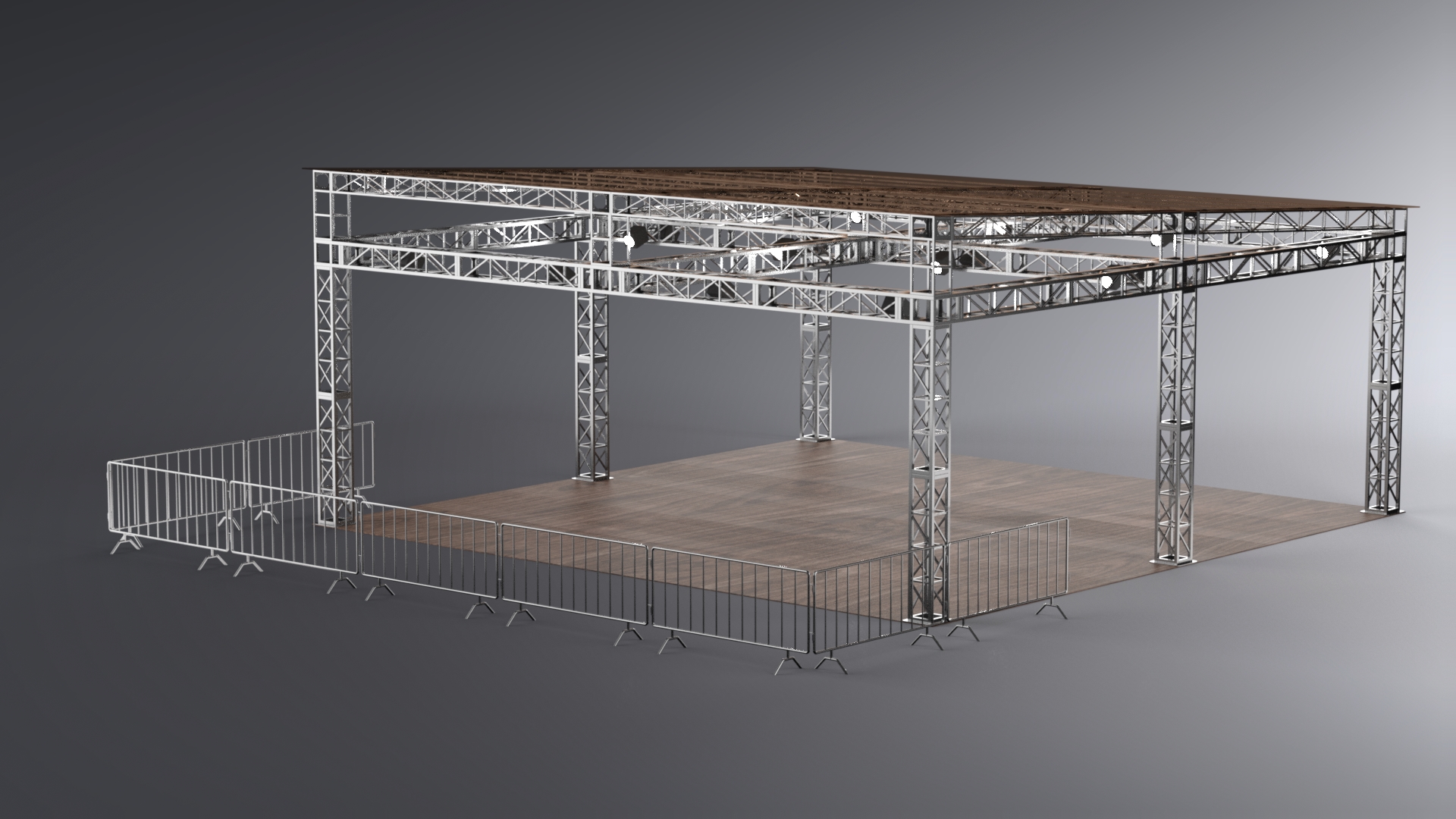

3D модель Сценическая конструкция (модульная) _Габариты ДхШхВ : 9000x9000x4000

Сценическая конструкция модульная из профильного металла. Сборно-разборного типа. Состоит из типовых секций, которые взаимозаменяемы

Металлоконструкции сцена

Автор

Марина Яковенко

Дата

22.09.2022

Язык

Русский

Состав

Сборочный чертеж, Вид общий, Деталировка, 3Д модель

Софт

КОМПАС-3D 18.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Сценическая конструкция
- 3Д
  - Направляющая СБ _ 18.40.3500.a3d
  - Уголок направляющий _ 18.40.1031.m3d
  - Модуль 2 (односкатный) _ 18.40.2200.a3d
  - Профиль 25х25, L=800 mm _ 18.40.1012.m3d
  - Модуль 1 (односкатный) _ 18.40.2100.a3d
  - Ребра жесткости для Модуль горизонтальный односкатный _ 18.40.3400.a3d
  - Боковая сторона (Модуль 3) _ 18.40.2600.a3d
  - Модуль 3 (односкатный) _ 18.40.2300.a3d
  - Модуль 2 (односкатный) _ 18.40.2200 (new).a3d
  - Модуль верхний СБ (односкатный) _ 18.40.3000.a3d
  - Профиль 35х35, L=1000mm _ 18.40.1020.m3d
  - Связующие звенья СБ _ 18.40.1700.a3d
  - Модуль горизонтальный СБ _ 18.40.1800.a3d
  - Пластина переходная СБ (межмодульная) _ 18.40.3200.a3d
  - Пластина закладная СБ _ 18.40.2000.a3d
  - Профиль 15х15, L=509,63 mm _ 18.40.1018.m3d
  - Модуль горизонтальный (односкатный) _ 18.40.2700.a3d
  - Пластина закладная _ 18.40.1010.m3d
  - Профиль 40х40, L=2000 mm _ 18.40.1001.m3d
  - Модуль горизонтальный (верхний) _ 18.40.1600.a3d
  - Барьер ограждение СБ.a3d
  - Модуль крепежный (основной) _ 18.40.1100.a3d
  - Прожектор.m3d
  - Модуль угловой _ 18.40.1400.a3d
  - Пластина крепежная для направляющих _ 18.40.1030.m3d
  - Модуль верхний (односкатный) _ 18.40.2900.a3d
  - Связующие звенья СБ _ 18.40.1200.a3d
  - Ребро жесткости для верхнего модуля _ 18.40.3100.a3d
  - Профиль 40х40, L=600mm _ 18.40.1007.m3d
  - Пластина переходная _ 18.40.1019.m3d
  - Сотовый поликарбонат.m3d
  - Угловой профиль СБ _ 18.40.3300.a3d
  - Профиль 20х20, L=420mm _ 18.40.1002.m3d
  - Фланец крепежный _ 18.40.1004.m3d
  - Профиль 15х15, L=506,98 mm _ 18.40.1023.m3d
  - Общий вид площадки.a3d
  - Профиль 30х30, L=1000mm _ 18.40.1011.m3d
  - Модуль вертикальный (несущий) _ 18.40.1300.a3d
  - Боковая сторона (Модуль 1) _ 18.40.2500.a3d
  - Профиль направляющий _ 18.40.1031.m3d
  - Модуль переходной (3-х лучевой) _ 18.40.1500.a3d
  - Бетонная подушка.m3d
  - Профиль 40х40, L=1875mm _ 18.40.1008.m3d
  - Боковая сторона (модуль односкатный) _ 18.40.2800.a3d
- Сценическая конструкция (2).jpg
- 2Д
  - Модуль переходной (4-х лучевой) _ 18.40.1900.cdw
  - Модуль 2 (односкатный) _ 18.40.2200.cdw
  - Передняя сторона (Модуль 1) _ 18.40.2500.cdw
  - Направляющая СБ _ 18.40.3500.cdw
  - Профиль 25х25, L=4007,48mm _ 18.40.1014.cdw
  - Пластина крепежная для направляющих _ 18.40.1030.cdw
  - Связующие звенья СБ _ 18.40.1200.cdw
  - Связующие звенья СБ _ 18.40.1700.cdw
  - Модуль 3 (односкатный) _ 18.40.2300.cdw
  - Фланец крепежный для Модуль 3 односкатный _ 18.40.1028.cdw
  - Профиль 35х35, L=1000mm _ 18.40.1020.cdw
  - Модуль горизонтальный (верхний) _ 18.40.1600.cdw
  - Фланец крепежный _ 18.40.1022.cdw
  - Модуль 1 (односкатный) _ 18.40.2100.cdw
  - Раскосы для Модуль горизонтальный односкатный _ 18.40.3400.cdw
  - Модуль угловой _ 18.40.1400.cdw
  - Модуль горизонтальный СБ _ 18.40.1800.cdw
  - Пластина переходная СБ (межмодульная) _ 18.40.3200.cdw
  - Крепежная сторона (модуль односкатный) _ 18.40.2800.cdw
  - Пластина закладная СБ _ 18.40.2000.cdw
  - Фланец крепежный _ 18.40.1032.cdw
  - Пластина переходная _ 18.40.1019.cdw
  - Профиль 15х15, L=250 mm _ 18.40.1025.cdw
  - Общий вид площадки _ 18.40.1000.cdw
  - Модуль вертикальный (несущий) _ 18.40.1300.cdw
  - Фланец крепежный _ 18.40.1016.cdw
  - Пластина закладная _ 18.40.1010.cdw
  - Профиль 40х40, L=1500 mm _ 18.40.1001.cdw
  - Модуль крепежный (основной) _ 18.40.1100.cdw
  - Угловой профиль СБ _ 18.40.3300.cdw
  - Модуль переходной (3-х лучевой) _ 18.40.1500.cdw
  - Передняя сторона (Модуль 3) _ 18.40.2600.cdw
  - Передняя сторона (Модуль 2) _ 18.40.2400.cdw
  - Задняя сторона (Модуль 2) _ 18.40.2400-01.cdw
  - Фланец крепежный _ 18.40.1004.cdw
  - Фланец крепежный для Модуль 1 (односкатный) _ 18.40.1026.cdw
  - Задняя сторона (Модуль 1) _ 18.40.2500-01.cdw
  - Профиль 20х20, L=364,82 mm _ 18.40.1002.cdw
  - Модуль горизонтальный (односкатный) _ 18.40.2700.cdw
  - Фланец крепежный для Модуль 2 (односкатный) _ 18.40.1027.cdw
  - Задняя сторона (Модуль 3) _ 18.40.2600-01.cdw
  - Боковая сторона _Модуль верхний (односкатный) _ 18.40.2900.cdw
  - Общий вид площадки.cdw
  - Модуль верхний СБ (односкатный) _ 18.40.3000.cdw
  - Профиль направляющий _ 18.40.1031.cdw
  - Модуль крепежный (закладной) _ 18.40.1100-01.cdw
- Барьер-ограждение 2Д и 3Д
  - Барьер-ограждение _ 18.40.4000.cdw
  - Труба 25х2.8, L=93mm _ 18.40.4002.m3d
  - Барьер-ограждение.jpg
  - Труба круглая 15, L=750,7mm _ 18.40.4001.m3d
  - Ножка СБ _ 18.40.4200.a3d
  - Ножка СБ _ 18.40.4200.cdw
  - Барьер-ограждение _ 18.40.4000.a3d
  - Круг 8 _ 18.40.4006.m3d
  - Нижний каркас СБ _ 18.40.4100.a3d
  - Металлокаркас СБ _ 18.40.4100.cdw
- Сценическая конструкция.jpg
