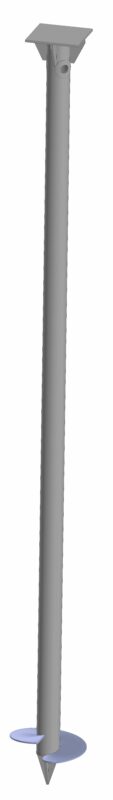

Свая винтовая СВС-108(5)-1-360(6) с одной лопастью, с прорисованным наконечником, шаблоном матрицы для изготовления лопасти и необходимыми DXF файлами для резки. В дереве построения могут быть предупреждения
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Свая винтовая СВС-108(5)-1-360(6)
Свая винтовая СВС-108(5)-1-360(6)
0
0
6
0
0
40
Сообщить о проблеме
Автор
Анвар
Фамильярный
Дата
18.09.2025
Язык
Русский
Состав
Ствол сваи, шнек параметризованный, наконечник, шаблоны для резки наконечника, для отверстия под палец гидровращателя, оголовок, чертежи СБ и деталировки, два исполния сваи
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
Лопасть (цельная) СВС-108(5)х350(6)_6мм (пробная).dxf
-
Лопасть (цельная) СВС-108(5)х350(6)_6мм (пробная).frw
-
Лопасть СВС-108(5)х350(6)_6мм (пробная).dxf
-
Лопасть СВС-108(5)х350(6)_6мм (пробная).frw
-
Матрица _ СВС-108(5)-1-360(6).m3d
-
Наконечник СВС-108(5)х350(6)_8мм.dxf
-
Наконечник СВС-108(5)х350(6)_8мм.frw
-
Перо шнека _ СВС.00.02.m3d
-
Перо шнека.cdw
-
Полки матрицы_3мм_4шт.dxf
-
Профиль Труба 108x8 ГОСТ 8732-78 20Х ГОСТ 8731-74 L = 3617,8 мм _ СВ.00.01.cdw
-
Свая винтовая _ СВС.00.00.a3d
-
Свая винтовая _ СВС.00.00.stp
-

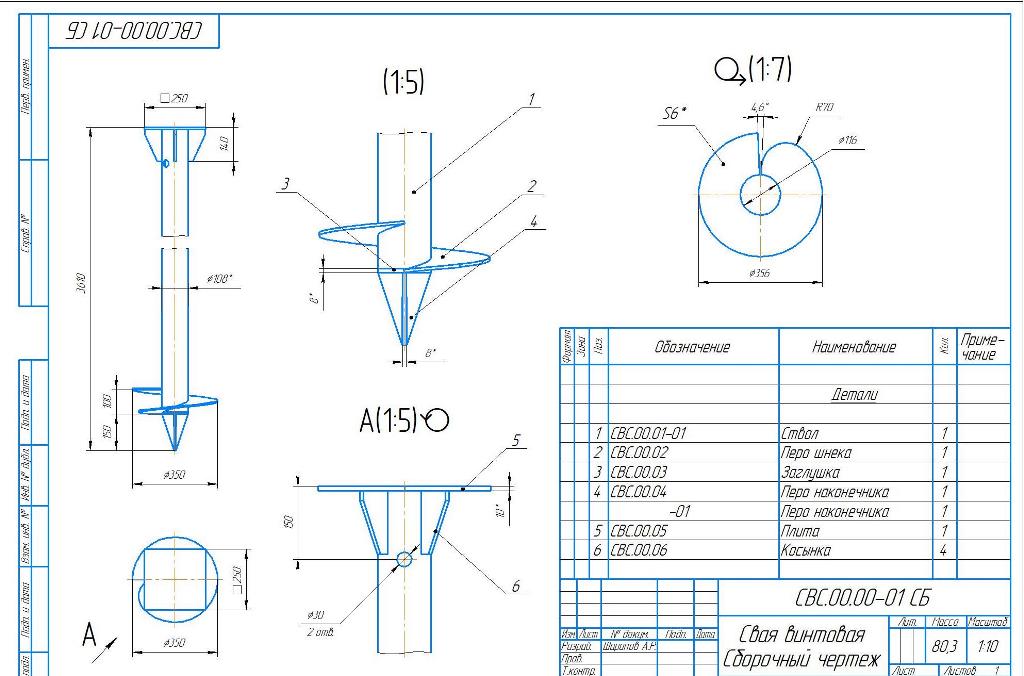

Свая винтовая Сборочный чертеж _ СВС.00.00-01 СБ.cdw
-
Свая винтовая Сборочный чертеж _ СВС.00.00-01 СБ.pdf
-
Усиление отверстия (40мм)_4мм_56шт.dxf
-
Шаблон наконечника СВС-108(8)х350(6)_0.6мм.dxf
-
Шаблон наконечника СВС-108(8)х350(6)_0.6мм.frw
-
Шаблон отверстия СВС-108(8)х350(6)_0.6мм.dxf
-
Шаблон отверстия СВС-108(8)х350(6)_0.6мм.frw
-
Шнек СВС-108(8)х350(6) (пробный)_0.6мм.dxf
