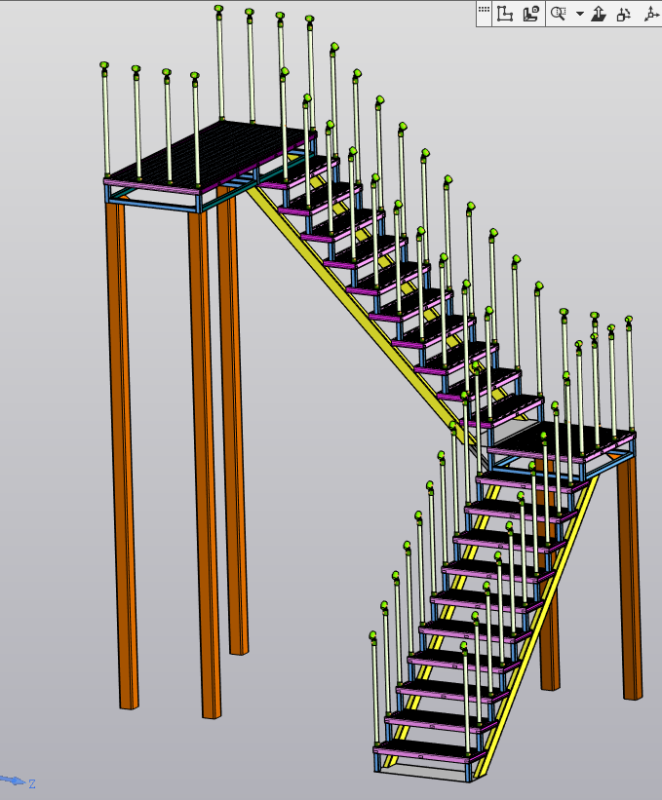

Конструкция включает два марша высотой по 2000 мм, промежуточную площадку размером 900×900 мм и верхнюю площадку размером 900×2000 мм. Ступени размером 300×900 мм изготовлены из просечно-вытяжного листа ПВЛ-610. Лестница оснащена ограждениями с высотой стоек 900 мм. Общая высота конструкции составляет 4292 мм.
- Главная -
- Чертежи -
- Строительство -
- Лестницы -
- Технологическая лестница для обслуживании сосудов и аппаратов
Технологическая лестница для обслуживании сосудов и аппаратов
0
0
18
0
0
Бесплатно
Сообщить о проблеме
Автор
myliss
Дата
30.09.2026
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 25
Как открыть?
Отзывов пока нет
Содержимое архива
-
Вертикальная труба.m3d
-
Кронштейн-снование .m3d
-
Кронштейн верхний.m3d
-
Кронштейн для перил.a3d
-
Кронштейн для перил на площадке.a3d
-
Кронштейн нижний.m3d
-
Лист ПВ 2 610 290х890.m3d
-
Лист ПВ 2 610 890х890.m3d
-
Лист ПВ 2 610 1980х880.m3d
-
Основание.m3d
-
Площадка.a3d
-
Площадка широкая.a3d
-
Сборка.a3d
-
Сборка.stp
-
Стойка перил.a3d
-
Ступень.a3d
-
Ступеньки.a3d
-
Труба 40х20х292.m3d
-
Труба 40х20х892.m3d
-
Труба 40х40х130.m3d
-
Труба 40х40х812.m3d
-
Труба 40х40х936.m3d
-
Труба 100х50х3000.m3d
-
Уголок 50х300.m3d
-
Уголок 50х900.m3d
-
Уголок 50х2000.m3d
-
Укосина.m3d
-
косынка.m3d
-
стойка 2044.m3d
-
стойка 4292.m3d
