Теневой навес детского сада 4*8м

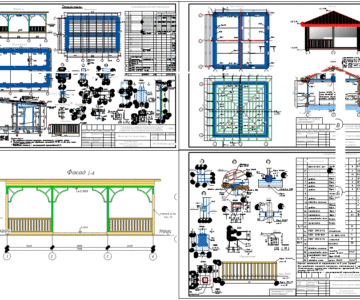

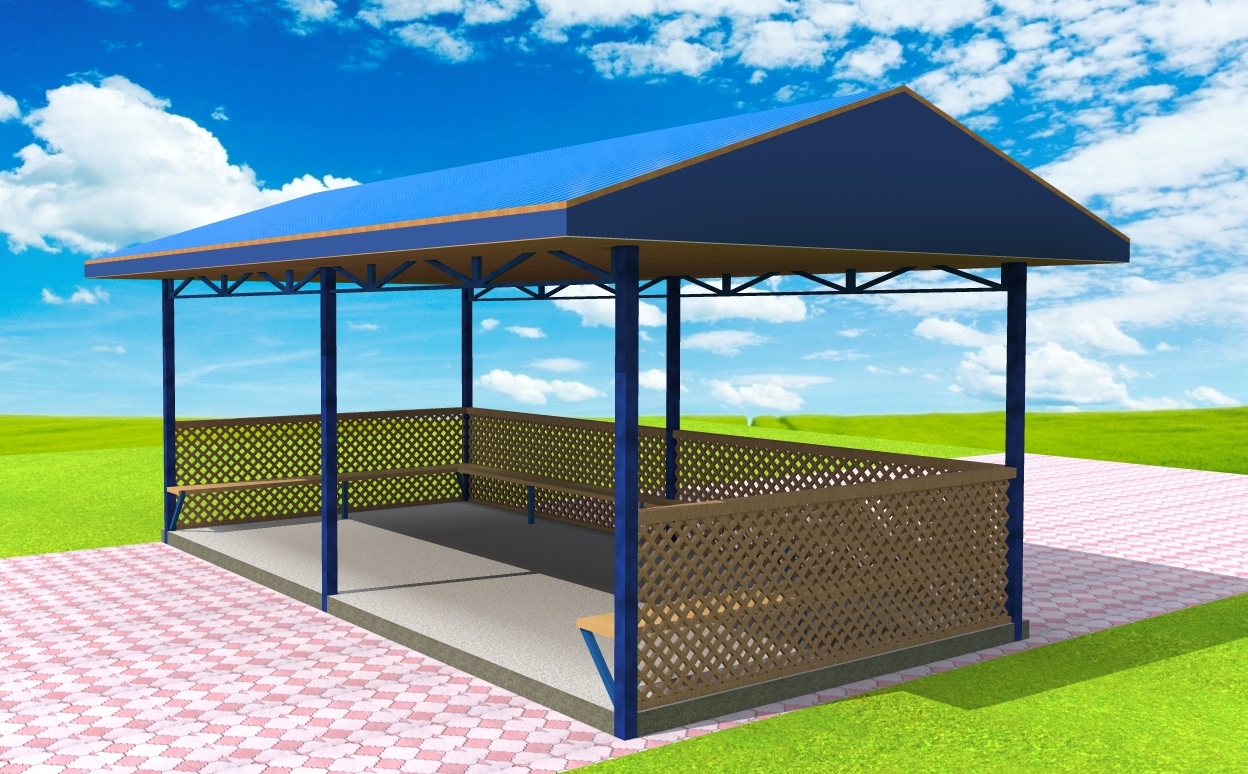

Рабочий проект 6 листов чертежей (на картинке визуализация) для игральной площадки детского сада на 50 мест в городе Ош Жалал-Абадской области

Рабочий проект: Теневой навес для строительство детского сада
1 Район строительства относится к климатическому району
2 Сейсмичность района 9 баллов
3 Сейсмичность площадки строительства 9 баллов
4 Скорость ветра на 10 м высоты от поверх. земли 19 м/c
5 Нормативная снеговая нагрузка на 1м2 пов. земли 46 кгс/м2
6 Расчетная зимняя температура tсхс -20° С tсх5 дн -13° С
7 Нормативная глубина промерзания грунта 60 см
8 Грунты основания с поверхности земли до 0,3 м сложены почвенно-растительный слой от 0,3 м
до 1,1м суглинок светло-коричневого цвета, с включением гравия ниже залегают галечниковый грунт с
песчано-суглинистым заполнителем с валунами до 5%
9 Уровень грунтовых вод находится на глубине ниже 7 м от поверхности земли
10 Грунтовые воды не агрессивные на портландцементе

3. Архитектурно-планировочное решение;
Проектируемый навес прямоугольной формы в плане размерами в осях 8,0х4,0 , высота навеса от пола до низа ферм 2,8м

4.Конструктивная часть.
Фундаменты - Ленточные монолитные, подстойки башмачные стаканного типа из бетона кл В12,5
Каркас здания - Из легких металлических конструкции
Покрытия - из металлических ферм шагом 2000мм
Кровля - 2-х скатная из металл-го профнастила ГОСТ 24045-94
