Теневой навес (параметрический)

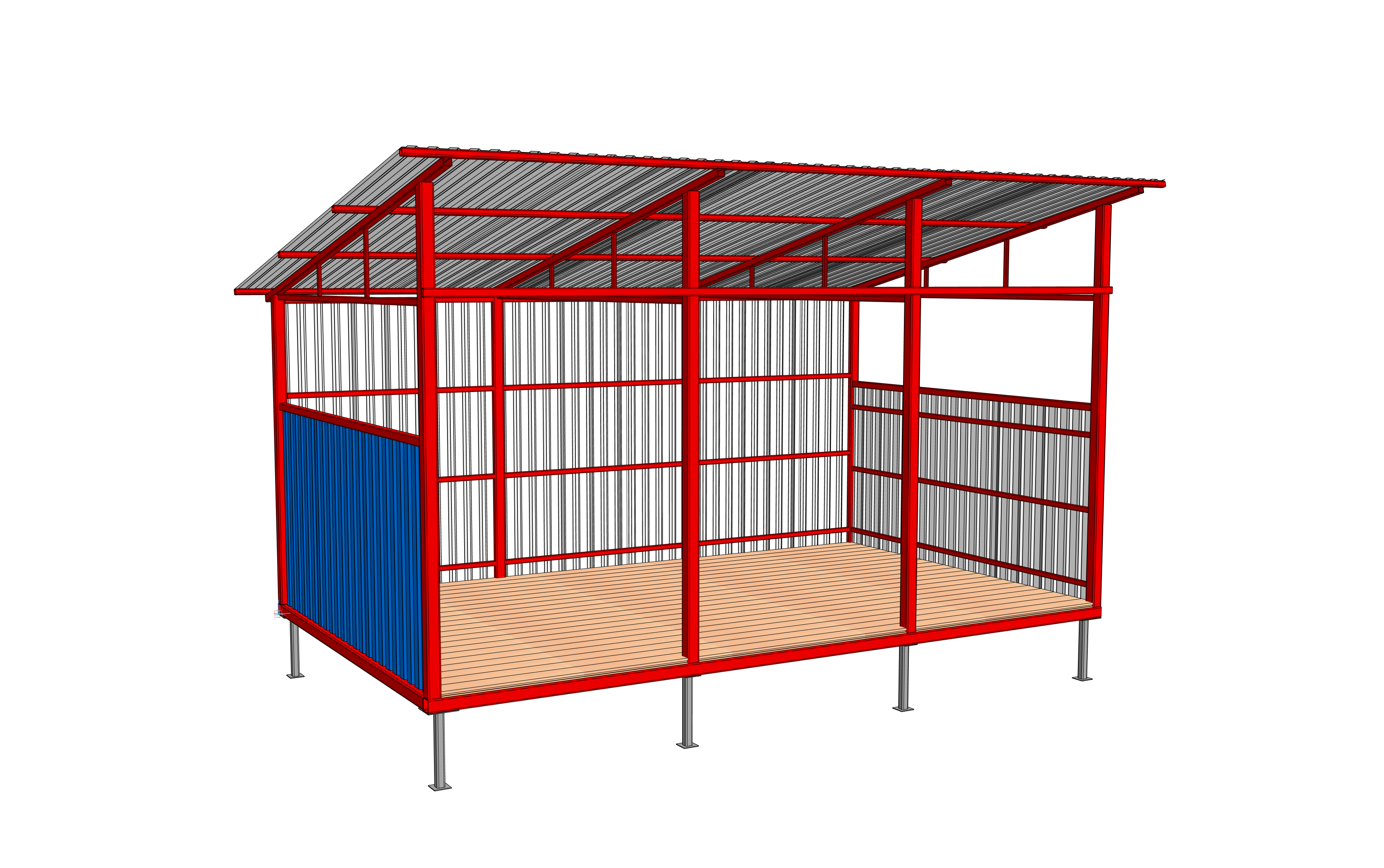

Параметрическая 3D модель Теневого навеса.
В сборку теневого навеса входит подсборка каркаса, которая выполнена библиотечными сортаментами непосредственно в сборке, имеется спецификация. Параметры каркаса связаны ссылками с общей сборкой и управляются основными размерами оттуда. В комментариях значений коротко прописано. Если решили поменять (редактировать) сортамент, не забудьте поменять значение на новый размер сечения трубы.
Подсборка профнастила выполнена как параметрическая модель и входит в свойства основной сборки не как деталь, а как материалы с параметрами для подсчёта площади и с размещением таблицы в общем чертеже сборки. Также непосредственно в сборке через таблицу (excel) переменных можно управлять профнастилом по маркам С-8, С-10, С-13, С-17 (можете дополнить). Половая доска тоже входит как материалы (вообще-то, стоило бы создать свою библиотеку, но, думаю, уже эти изделия есть в библиотеке строительной конфигурации).
Аккуратно меняйте размеры, не забывайте перестраиваться. Если модель сломалась, то выходите без сохранения, открывайте и снова пробуйте.
Состав: 3D Сборка
Софт: КОМПАС-3D 20
