Тумба под насос К290/30

Тумба под насос К290/300 предназначена для размещения насоса дачного общества на высоту 3000 мм во избежание попадания воды в электродвигатель во время разлива реки. Применён швеллер 10У.
Тумба легко модернизируется выполнением верхнего основания под ваш тип насоса.
Тумба крепится на залитый заранее фундамент с закладными шпильками. Отверстия под шпильки в основании тумбы выполняются по месту.

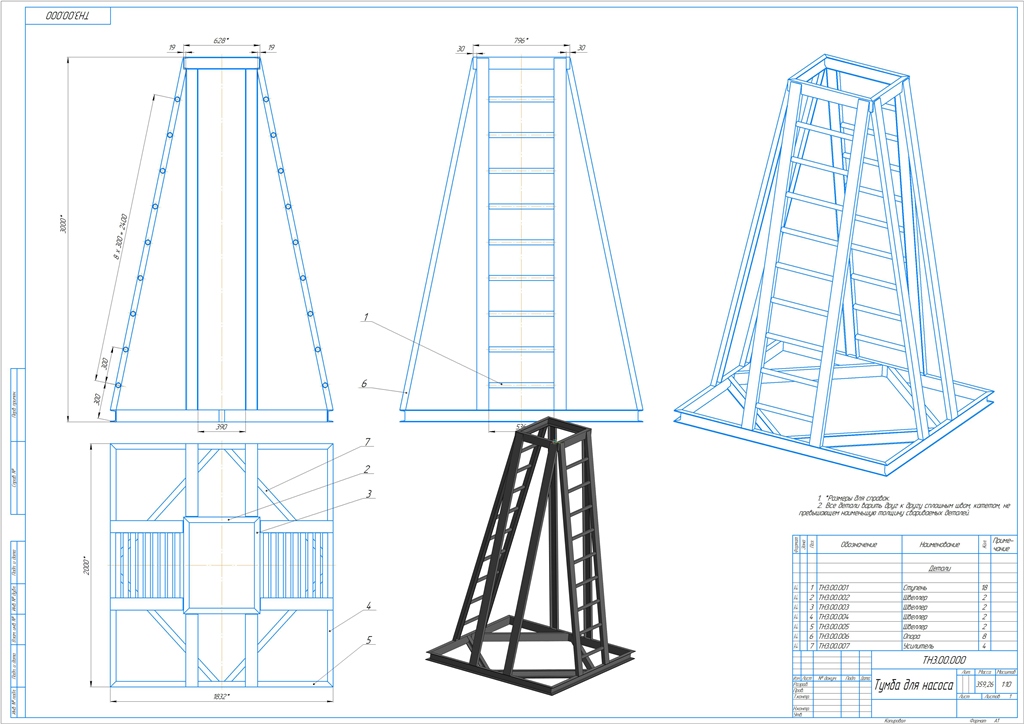

Состав: 3D-модель, Сборочный чертёж, Спецификация, Деталировка.

Софт: КОМПАС-3D 18.1

Файлы:
Основание насоса К290_30.m3d
ТН3.00.006 Опора.m3d
ТН3.00.000 Тумба для насоса.pdf
ТН3.00.004 Швеллер.cdw
ТН3.00.007 Усилитель.m3d
ТН3.00.000 Тумба для насоса.jpg
ТН3.00.002 Швеллер.m3d
ТН3.00.001 Ступень.cdw
ТН3.00.004 Швеллер.m3d
ТН3.00.005 Швеллер.m3d
ТН3.00.003 Швеллер.cdw
ТН3.00.005 Швеллер.cdw
ТН3.00.006 Опора.cdw
ТН3.00.002 Швеллер.cdw
ТН3.00.003 Швеллер.m3d
ТН3.00.007 Усилитель.cdw
ТН3.00.001 Ступень.m3d
ТН3.00.000 Тумба для насоса.cdw
ТН3.00.000 Тумба для насоса.a3d
