Тумба станка GHB-1340А

0
1
40
1
0

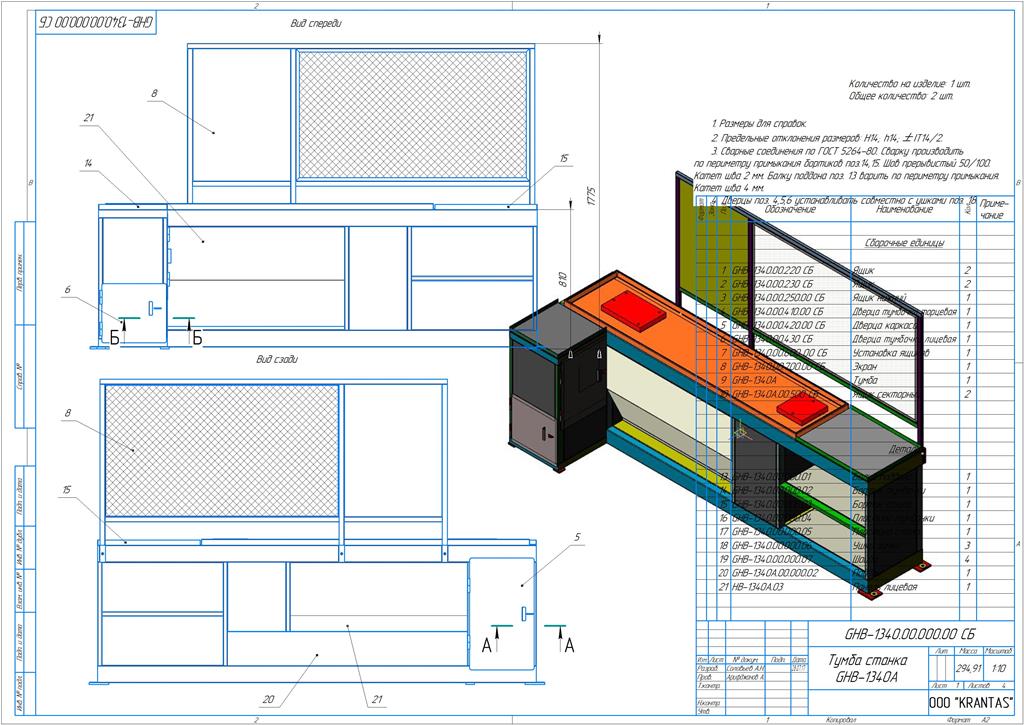

3D модель Тумба станка GHB-1340А

Железный стол для станка JET GHB-1340A (Токарно-винторезный). длина - 2500мм.

GHB-1340А Железный стол Стол Тумба станка
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
Kurbonali Jurayev
Дата
04.02.2021
Язык
Русский
Состав
3 D Сборка, чертежи
Софт
КОМПАС-3D 18 Как открыть?
Содержимое архива
  • Тумба станка GHB-1340А
    • GHB-1340.00.300.00 СБ Каркас
      • GHB-1340.00.300.00 СБ - Каркас.cdw
      • GHB-1340.00.300.03 - Стойка тумбочки.cdw
      • GHB-1340.00.300.02 - Балка стелажа.cdw
      • GHB-1340.00.300.03 Стойка тумбочки.m3d
      • GHB-1340.00.300.01 - Стойка.cdw
      • GHB-1340.00.300.01 Стойка.m3d
      • GHB-1340.00.300.00 СБ - Каркас.a3d
      • GHB-1340.00.300.02 Балка стелажа.m3d
      • GHB-1340.00.300.00 СБ - Каркас.spw
    • GHB-1340.00.000.06 - Ушко замка.cdw
    • GHB-1340.00.000.03 - Бортик стола.cdw
    • GHB-1340.00.000.01 - Балка поддона.m3d
    • GHB-1340.00.000.01 - Балка поддона.cdw
    • GHB-1340.00.000.02 - Бортик тумбочки.m3d
    • GHB-1340.00.400 СБ Установка панелей
      • GHB-1340.00.400.02 - Панель тумбочки лицевая.cdw
      • GHB-1340.00.400.01 Панель тумбочки нижняя.m3d
      • GHB-1340.00.400.07 Панель внутренняя.m3d
      • GHB-1340.00.400.06 - Панель тумбочки боковая.m3d
      • GHB-1340.00.400.01 - Панель тумбочки нижняя.cdw
      • GHB-1340.00.400.05 Задняя панель стелажа.m3d
      • GHB1340.00.400.05 - Задняя панель стелажа.cdw
      • GHB-1340.00.400.02 Панель тумбочки лицевая.m3d
      • GHB-1340.00.400 00 СБ - Установка панелей.cdw
      • GHB-1340.00.400.03 Панель лицевая.m3d
      • GHB-1340.00.400 00 СБ - Установка панелей.spw
      • GHB-1340.00.400.03 - Панель лицевая.cdw
      • GHB-1340.00.400.06 - Панель тумбочки боковая.cdw
      • GHB-1340.00.400.04 - Панель торцевая.cdw
      • GHB-1340.00.400.04 Панель торцевая.m3d
      • GHB-1340.00.400 00 СБ - Установка панелей.a3d
    • GHB-1340.00.000.05 - Пластина стола.cdw
    • GHB-1340.00.200.00 СБ Рама нижняя
      • GHB-1340.00.200.01 - Плита опорная.m3d
      • GHB-1340.00.200.03 - Дно стелажа.m3d
      • GHB-1340.00.200.04 Дно рамы.m3d
      • GHB-1340.00.200.00 СБ - Рама нижняя.cdw
      • GHB-1340.00.200.04 - Дно рамы.cdw
      • GHB-1340.00.200.00 СБ - Рама нижняя.a3d
      • GHB-1340.00.200.02 - Подкладка.cdw
      • GHB-1340.00.200.01 - Плита опорная.cdw
      • GHB-1340.00.200.00 СБ - Рама нижняя.spw
      • GHB-1340.00.200.03 - Дно стелажа.cdw
      • GHB-1340.00.200.05 - Опора ящика нижнего.cdw
      • GHB-1340.00.200.05 - Опора ящика нижнего.m3d
      • GHB-1340.00.200.02 - Подкладка.m3d
    • GHB-1340.00.000.04 - Пластина тумбочки.m3d
    • GHB-1340.00.700.00 СБ Экран
      • GHB-1340А.00.100.39 - Перемычка экрана.cdw
      • GHB-1340.00.700.02 - Крепление вертикальное.m3d
      • GHB-1340А.00.100.38 - Экран.cdw
      • Экран GHB-1340А.00.100.38.m3d
      • GHB-1340А.00.100.37 - Перемычка экрана.cdw
      • GHB-1340А.00.100.36 - Балка экрана горизонтальная .cdw
      • GHB-1340.00.700.02 - Крепление вертикальное.cdw
      • Балка экрана горизонтальная GHB-1340А.00.100.36.m3d
      • GHB-1340.700.03 - Сетка.m3d
      • GHB-1340.00.700.01 - Крепление продольное.m3d
      • GHB-1340.00.700.01 - Крепление продольное.cdw
      • Стойка экрана GHB-1340А.00.100.35.m3d
      • Перемычка экрана GHB-1340А.00.100.37.m3d
      • GHB-1340.00.700.00 СБ - Экран.a3d
      • GHB-1340А.00.100.35 - Стойка экрана.cdw
      • GHB-1340.00.700.00 СБ - Экран.spw
      • Перемычка экрана GHB-1340А.00.100.39.m3d
      • GHB-1340.00.700.00 СБ - Экран.cdw
    • GHB-1340.00.000.07 - Шайба.m3d
    • GHB-1340.00.000.00 СБ - Тумба станка GHB-1340А.cdw
    • GHB-1340.00.000.02 - Бортик тумбочки.cdw
    • GHB-1340А.00.100 СБ - Рама верхняя.a3d
    • GHB-1340.00.000.00 СБ - Тумба станка GHB-1340А.spw
    • Компановка
      • GHB-1340А.00.100.14 - Плиты опорные.m3d
      • Крышка правая GHB-1340А.00.100.05.m3d
      • Ящики
        • GHB-1340А.00.220.04 - Стенка внешняя.m3d
        • GHB-1340А.00.220.01 - Дно.cdw
        • GHB-1340А.00.500.03 - Сектор внутренний.m3d
        • GHB-1340А.00.220.01 - Дно.m3d
        • GHB-1340А.00.220.06 - Перемычка.m3d
        • GHB-1340А.00.230 СБ - Ящик.a3d
        • GHB-1340А.00.500 СБ - Ящик секторный.a3d
        • GHB-1340А.00.210.07 - Втулка шарнира.cdw
        • GHB-1340А.00.210.08 - Ось шарнира.m3d
        • GHB-1340.00.250.03 - Стенка лицевая.m3d
        • GHB-1340А.00.500.01 - Дно.m3d
        • GHB-1340А.00.210.07 - Втулка шарнира.m3d
        • GHB-1340А.00.500.02 - Сектор внешний.m3d
        • GHB-1340А.00.220.03 - Вставка.m3d
        • GHB-1340.00.250.00 СБ - Ящик нижний.spw
        • GHB-1340.00.250.02 - Ручка ящика.m3d
        • GHB-1340А.00.220.04 - Стенка внешняя.cdw
        • GHB-1340.00.250.01 - Стенка лицевая.m3d
        • GHB-1340А.00.210.06 - Стенка лицевая.m3d
        • GHB-1340.00.230 СБ - Ящик.cdw
        • GHB-1340А.00.500.03 - Сектор внутренний.cdw
        • GHB-1340А.00.250.01 - Дно.cdw
        • GHB-1340А.00.210.08 - Ось шарнира.cdw
        • GHB-1340А.00.220.02 - Борт.m3d
        • GHB-1340.00.250.03 - Стенка лицевая.cdw
        • GHB-1340.00.220 СБ - Ящик.cdw
        • GHB-1340А.00.210.06 - Стенка лицевая.cdw
        • GHB-1340А.00.240 СБ - Ящик нижний.a3d
        • GHB-1340А.00.220.05 - Борт торцевой.m3d
        • GHB-1340.00.250.00 СБ - Ящик нижний.a3d
        • GHB-1340А.00.250.01 - Дно.m3d
        • GHB-1340А.00.210.04 - Перемычка.cdw
        • GHB-1340А.00.210.05 - Стенка торцевая.cdw
        • GHB-1340А.00.500 СБ - Ящик секторный.cdw
        • GHB-1340А.00.210.05 - Стенка торцевая.m3d
        • GHB-1340.00.250.02 - Ручка ящика.cdw
        • GHB-1340.00.220 СБ - Ящик.spw
        • GHB-1340А.00.210 СБ - Ящик секторный.spw
        • GHB-1340А.00.220 СБ - Ящик.a3d
        • GHB-1340.00.250.00 СБ - Ящик нижний.cdw
        • GHB-1340А.00.500.01 - Дно.cdw
        • GHB-1340А.00.220.06 - Перемычка.cdw
        • GHB-1340А.00.500.02 - Сектор внешний.cdw
        • GHB-1340А.00.210.04 - Перемычка.m3d
      • Стойка тумбочки GHB-1340А.00.100.09.m3d
      • Рамка дверцы тумбочки.m3d
      • Панель внутренняя GHB-1340А.00.100.07.m3d
      • GHB-1340А.00.100.40 - Дверца тумбочки лицевая.m3d
      • GHB-1340А.00.100.24 - Боковина ящика нижнего.m3d
      • HB-1340А.03 - Панель лицевая.m3d
      • GHB-1340А.00.100.24 - Панель ящика нижнего.m3d
      • Панель торцевая GHB-1340А.00.100.06.m3d
      • GHB-1340а.00.100.22 - Деталь.m3d
      • Перемычка правая GHB-1340А.00.100.04.m3d
      • GHB-1340А - Тумба.a3d
      • GHB-1340А.00.100.20 - Опора ящика лицевая.m3d
      • GHB-1340А.00.100.03 Стойка.m3d
      • Компановка сектора.m3d
      • GHB-1340А.00.100.23 - Опора ящика нижнего.m3d
      • GHB-1340А.00.100.02 Балка поперечная.m3d
      • GHB-1340а.00.100.23 - Дно ящика нижнего.m3d
      • Панель лицевая GHB-1340А.00.100.14.m3d
      • Дно стелажа GHB-1340А.00.100.32.m3d
      • Панель тумбочкм лицевая GHB-1340А.00.100.11.m3d
      • Деталь.m3d
      • GHB-1340А.00.100.01 - Балка продольная.m3d
      • GHB-1340А.00.100.27 - Ребро.m3d
      • Задняя панель стелажа GHB-1340А.00.100.33.m3d
      • Briefcase Database
      • GHB-1340А.00.100 СБ - Рама верхняя.a3d
      • Крышка тумбочки GHB-1340А.00.100.12.m3d
      • Вставка ящика нижнего GHB-1340А.00.100.30.m3d
      • Опорная балка GHB-1340А.00.100.13.m3d
      • HB-1340А.02 - Поддон станины.m3d
      • GHB-1340А.00.100.16 - Дверца тумбочки.m3d
      • GHB-1340А.00.100.16 - Дверца тумбочки торцевая.m3d
      • Панель тумбочки нижняя GHB-1340А.00.100.15.m3d
      • desktop.ini
      • Балка тумбочки поперечная GHB-1340А.00.100.08.m3d
      • GHB-1340А.00.100.19 - Опора сектора торцевая.m3d
      • Балка стелажа GHB-1340А.00.100.31.m3d
      • Замок
        • GHB-1340А.00.300.03 - Скоба.m3d
        • GHB-1340А.00.300.02 - Ручка.m3d
        • GHB-1340А.00.300 СБ - Замок.a3d
        • GHB-1340А.00.300.01 - Крышка.m3d
      • GHB-1340А.00.100.17 - Опора сектора лицевая.m3d
      • Перемычка тумбочки продольная GHB-1340А.00.100.10.m3d
      • GHB-1340А.00.000.01 - Станина.m3d
      • GHB-1340А.00.000.02 - Поддон.m3d
      • Кронштейн экрана GHB-1340А.00.100.34.m3d
      • Панель тумбочки лицевая GHB-1340А.00.100.21.m3d
      • GHB-1340а.00.100.22 - Дверца тумбочки нижняя.m3d
    • GHB-1340.00.000.06 - Ушко замка.m3d
    • GHB-1340.00.100.00 СБ Рама верхняя
      • GHB-1340.00.100.00 СБ - Рама верхняя.spw
      • GHB-1340.00.100.03 - Перемычка.cdw
      • GHB-1340.00.100.09-Крышка тумбочки.m3d
      • GHB-1340.00.100.10-Крышка правая.m3d
      • GHB-1340.00.100.03 - Перемычка.m3d
      • GHB-1340.00.100.08-Кронштейн экрана.m3d
      • GHB-1340.00.100.04 - Плита опорная.cdw
      • GHB-1340.00.100.02 Балка поперечная.m3d
      • GHB-1340.00.100.05 - Плита опорная.cdw
      • GHB-1340.00.100.07 - Балка тумбочки продольная.cdw
      • GHB-1340.00.100.04 - Плита опорная.m3d
      • GHB-1340.00.100.00 СБ - Рама верхняя.cdw
      • GHB-1340.00.100.02 - Балка поперечная.cdw
      • GHB-1340.00.100.09 - Крышка тумбочки.cdw
      • GHB-1340.00.100.06-Балка тумбочки поперечная.m3d
      • GHB-1340.00.100.05 - Плита опорная.m3d
      • GHB-1340.00.100.07-Балка тумбочки продольная.m3d
      • GHB-1340.00.100.01 - Балка продольная.cdw
      • GHB-1340.00.100.08 - Кронштейн экрана.cdw
      • GHB-1340.00.100.00 СБ - Рама верхняя.a3d
      • GHB-1340.00.100.06 - Балка тумбочки поперечная.cdw
      • GHB-1340.00.100.10 - Крышка правая.cdw
      • GHB-1340.00.100.01 - Балка продольная.m3d
    • GHB-1340.00.000.04 - Пластина тумбочки.cdw
    • GHB-1340.00.600 СБ Установка ящиков
      • GHB-1340.00.600.01 - Уголок опорный.m3d
      • GHB-1340.00.600 00 СБ - Установка ящиков.spw
      • GHB-1340.00.600.02 - Уголок опорный.m3d
      • GHB-1340.00.600 00 СБ - Установка ящиков.cdw
      • GHB-1340.00.600.03 - Уголок опорный.m3d
      • GHB-1340.00.600 00 СБ - Установка ящиков.a3d
      • GHB-1340.00.600.03 - Уголок опорный.cdw
      • GHB-1340.00.600.01 - Уголок опорный.cdw
      • GHB-1340.00.600.02 - Уголок опорный.cdw
    • Дверцы
      • GHB-1340.00.420.01 - Дверца каркаса.m3d
      • GHB-1340.00.410.00 СБ - Дверца тумбочки.spw
      • GHB1340.00.410.03 - Клястер.m3d
      • GHB-1340.00.430 СБ - Дверца тумбочки лицевая.spw
      • GHB-1340А.00.410.02 - Ось.m3d
      • GHB-1340.00.410.00 СБ - Дверца тумбочки торцевая.cdw
      • GHB-1340.00.430 СБ - Дверца тумбочки лицевая.a3d
      • GHB-1340.00.410.00 СБ - Дверца тумбочки.cdw
      • GHB-1340А.00.410.02 - Ось.cdw
      • GHB-1340.00.410.04 - Ручка дверцы.cdw
      • GHB-1340.00.420.00 СБ - Дверца каркаса.cdw
      • GHB-1340.00.410.00 СБ - Дверца тумбочки торцевая.a3d
      • GHB-1340.00.420.00 СБ - Дверца каркаса.a3d
      • GHB-1340.00.410.04 - Ручка дверцы.m3d
      • GHB-1340.00.420.00 СБ - Дверца каркаса.spw
      • GHB1340.00.410.03 - Клястер.cdw
      • GHB-1340А.00.100.40 - Дверца тумбочки лицевая.cdw
      • GHB-1340.00.420.01 - Дверца каркаса.cdw
      • GHB-1340А.00.100.16 - Дверца тумбочки.cdw
      • GHB-1340.00.430 СБ - Дверца тумбочки лицевая.cdw
    • GHB-1340.00.000.00 СБ - Тумба станка GHB-1340А.a3d
    • GHB-1340.00.000.03 - Бортик стола.m3d
    • GHB-1340.00.000.07 - Шайба.cdw
    • GHB-1340.00.000.05 - Пластина стола.m3d
