КОМПАС 3D 18

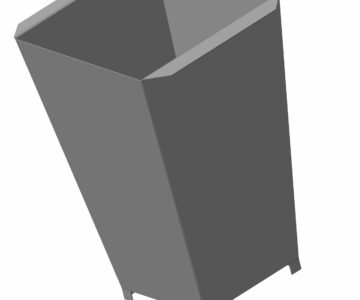

Урна на 30 л

Урна на 30 литров из металла 1.5мм и профильной трубы 20х40.

Состав: 3д сборка Компас v16.0, детали, общая сборка. Язык документа

Софт: КОМПАС-3D 16,0

Просмотр файлов
Косынка 2-3мм.frw
Урна.cdw
дно.m3d
ножка 320.m3d
ножка 400.m3d
Ручка.m3d
стенка узкая.m3d
стенка широкая.m3d
Стойка.m3d
Сборка.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
