Конкурс асов 3D-моделирования

Урна поворотная

Вологодская молочнохозяйственная академия им. Н.В. Верещагина
Кафедра технологического оборудования
Курсовая работа на тему: "Построение 3D модели урны поворотной"
Вологда 2017

Исходные данные Урна уличная поворотная с козырьком У-23К

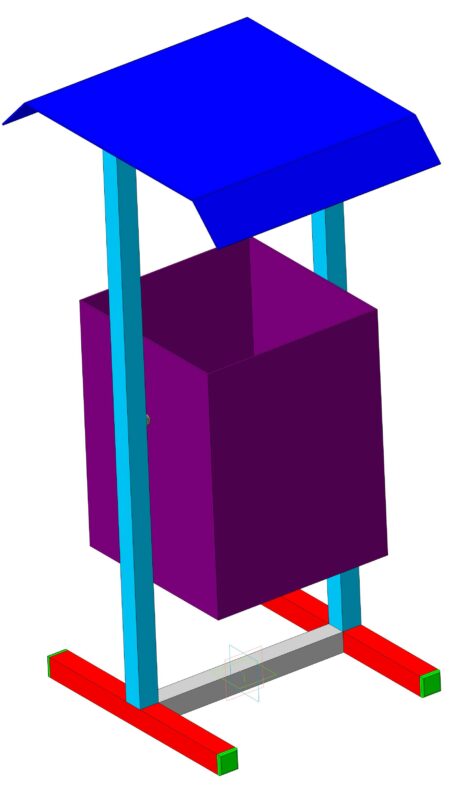

В данной работе проектируется изделие состоящее из 7 элементов: Урна, стойка (2 штуки), перемычка, ножки (2 штуки), заглушки (4 штук), крепежные элементы: болт М8*30 - 2 штуки, шайба 8 - 2 штуки, гайка М - 2 штуки.
Содержание:
1. Описание проектируемого изделия
2. Построение 3D моделей деталей:
- построение урны
- построение ножки 1
- построение ножки 2
- построение стойки 1
- построение стойки 2
- построение заглушки
- построение перемычки
- построение крышки
3. Построение 3D сборки.

Состав: построение ножки 1 - построение ножки 2 - построение стойки 1 - построение стойки 2 - построение заглушки - построение перемычки - построение крышки Язык документа

Софт: КОМПАС-3D 16

Файлы:
Урна/заглушка.m3d
Урна/Крышка.m3d
Урна/Ножка 1.m3d
Урна/Ножка 2.m3d
Урна/Перемычка.m3d
Урна/Пояснительная записка.docx
Урна/Сборка.a3d
Урна/Стойка 1.m3d
Урна/Стойка 2.m3d
Урна/Урна поворотная.cdw
Урна/Урна.m3d
