Устройство балкона

Устройство балкона размерами 1,5х5м. на 1-ом этаже существующего кирпичного здания.
Здание 9-ти этажное, балкон пристраивается на 1-ом этаже. Наружные стены здания из красного керамического кирпича толщиной 640мм, с облицовкой бетонной плиткой. Балкон монтируется непосредственно на наружную несущую стену при помощи анкеров и подкосов, таким образом грунт возле дома и отмостка не затрагиваются. Конструкция балкона - металлический каркас из профильных труб и уголков с последующим утеплением и облицовкой профлистом.

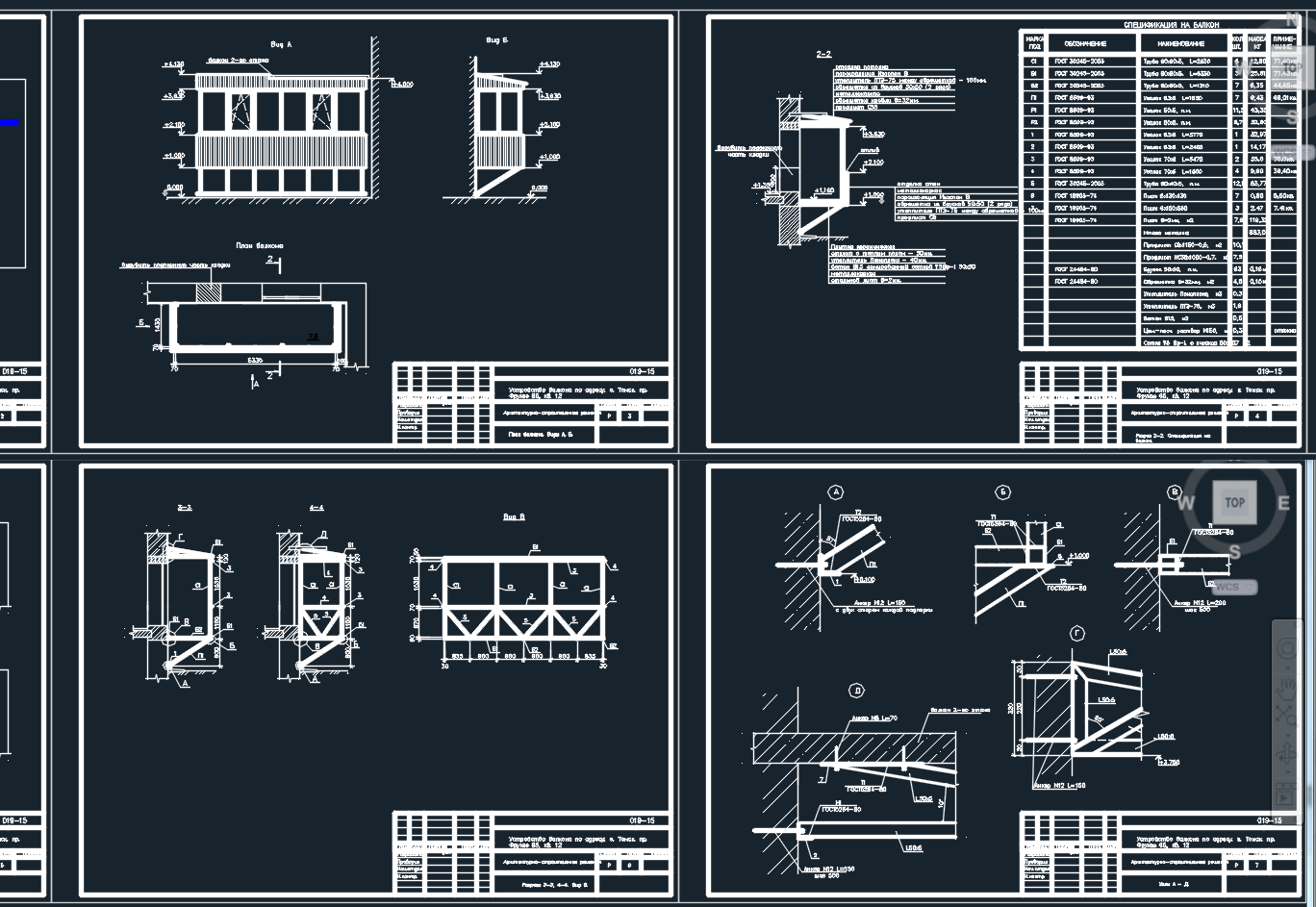

Состав: Архитектурно строительные решения: План, Фасады, Разрезы, Узлы, Спецификация Язык документа

Софт: AutoCAD 2010

Файлы:
БАЛКОН АС.dwg
