Вагон-бытовка 8м

Металлические конструкции КМ

Исходные данные для проектирования :
а) расчетная снеговая нагрузка для V района по СП 20.13330.2011 - 3,2 кПа
б) нормативное значение ветрового давления для II района по СП 20.13330.2011 - 0,3 кПа
в) средняя скорость ветра за зимний период по СП 20.13330.2011 - 4 м/с
г) расчетная температура наружного воздуха наиболее холодных суток, обеспеченностью
0,98 по СП 131.13330.2012 (минус) - 41°С
д) климатический район для строительства по СП 131.13330.2012 - 1В
е) климатический район по ГОСТ 16350-80 - холодный - I2
ж) зона влажности территории по СНиП 23-02-2003 - нормальная (2)
з) уровень ответственности - нормальный (2)

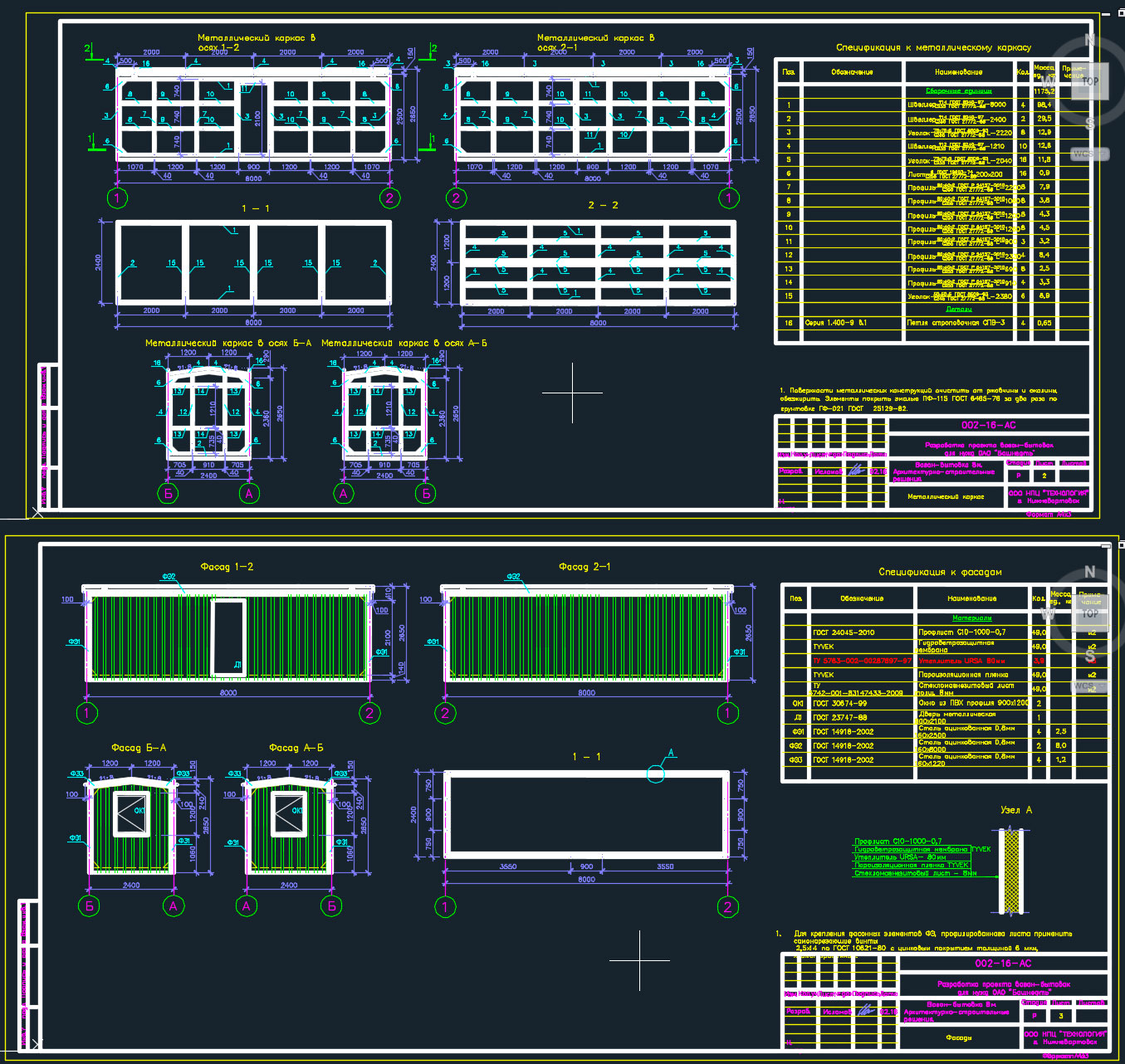

В комплекте чертежей рабочей документации разработаны металлический каркас, фасады, пол, потолок, кровля вагон-бытовки длиной 8м.
Металлический каркас вагон-бытовок запроектирован из швеллера 12, 14 ГОСТ 8240-97 сталь С255 ГОСТ 27772-88, уголка 75х75х5, 50х50х5 ГОСТ 8509-93 сталь С255 ГОСТ 27772-88, листа стального толщиной 6мм ГОСТ 19903-74 сталь С255 ГОСТ 27772-88,
профиля 80х40х2 ГОСТ Р 54157-2010 сталь С255 ГОСТ 27772-88.
