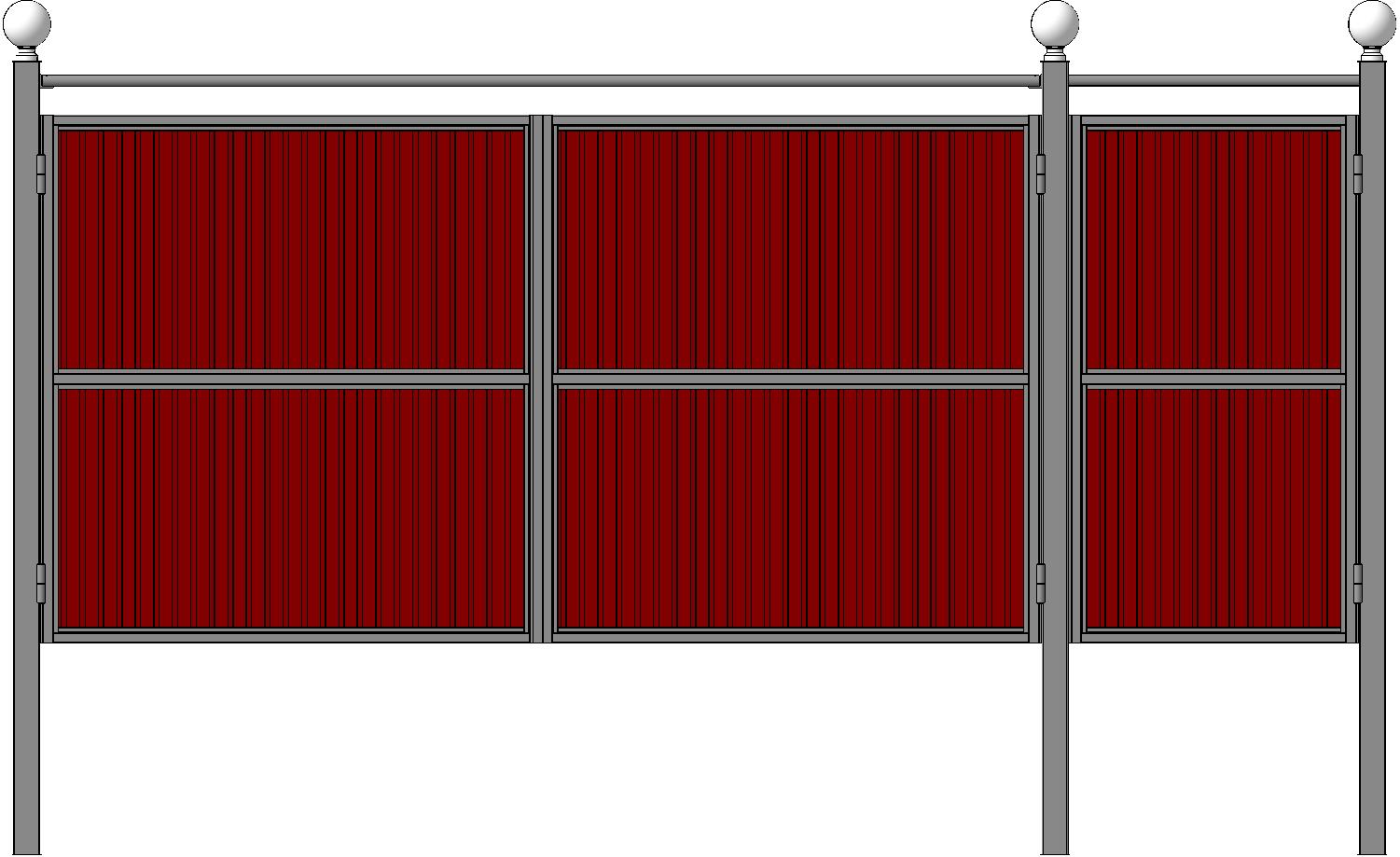

Проектировал ворота для своих нужд. Простые и недорогие, можно изготовить их самостоятельно. Каркас выполнен из профильных труб 40х60, внутрь вставлено обрамление из проф.трубы 20х20, Несущие стойки квадратного сечения 100х100 мм. Внутреннее заполнение створок, производится профилированным настилом. Закручивается лист с внутренней стороны винтами типа "Семечки", поэтому с лицевой стороны их не видно. смотрится довольно красиво. Можно при желании добавить кованные элементы. Всем удачи.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Ворота для дома и дачи из профильной трубы
Ворота для дома и дачи из профильной трубы
1
262
1929
7
5
50
Сообщить о проблеме
Автор
Еркен
Махмутов
Дата
11.09.2015
Язык
Русский
Состав
ЗД модель, деталировка в 3Д, чертеж общего вида ворот.
Софт
КОМПАС-3D 13
Как открыть?
Содержимое архива
-
Ворота
-
Труба профильная 20х20 -940 мм.m3d
-
Труба профильная 20х20 -1760 мм.m3d
-
Труба Ду 32 - 3770 мм.m3d
-
Фонарь.m3d
-
Сборка Ворот общая.jpg
-
Профлист 940х1000 мм.m3d
-
Сборка створки.a3d
-
Труба Ду 32 - 1100 мм.m3d
-
Профлист 940х1800 мм.m3d
-
Ворота для дома и дачи.cdw
-
Заглушка 3х110х110 мм.m3d
-
Уголок для ручки 50х5 - 200 мм.m3d
-
Сборка столба.a3d
-
Шарнир 30х150 мм.m3d
-
Сборка калитки.a3d
-
Уголок 35х3-2000 мм Нащельник.m3d
-
Труба профильная 40х60х3 - 2000 мм.m3d
-
Труба профильная 20х20 -2000 мм - Нащельник.m3d
-
Труба профильная 20х20 -960 мм.m3d
-
Труба профильная 40х60х3 - 1800 мм.m3d
-
Уголок 50х5 - 50 мм.m3d
-
Труба профильная 100х3 - 3000 мм.m3d
-
Труба профильная 40х60х3 - 1000 мм.m3d
-
Сборка Ворот общая.a3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Алексей Колосов
Евгений Завалин
Александр
Комментарии
5
Еркен
Махмутов
Автор
12.01.2018 в 04:56
Ссылка на комменарий 242721
Круглая труба выполняет роль верхней растяжки. Особенно установка этой растяжки актуальна на пучинистых грунтах.
Иван
Иванов
11.01.2018 в 13:55
Ссылка на комменарий 242685
А для чего нужна верхняя круглая поперечная труба? Для усиления или просто для красоты?
Еркен
Махмутов
Автор
23.05.2016 в 09:47
Ссылка на комменарий 182948
Рад что пригодилось. Я для своего дома их и делал.
Александр
Зинченко
23.05.2016 в 09:38
Ссылка на комменарий 182947
Забыл добавить. Вместо профильной трубы 60х40 использовал 40х40.
Александр
Зинченко
23.05.2016 в 09:36
Ссылка на комменарий 182946
Изготовил себе ворота на основании этого проекта. Получилось очень даже не плохо.
