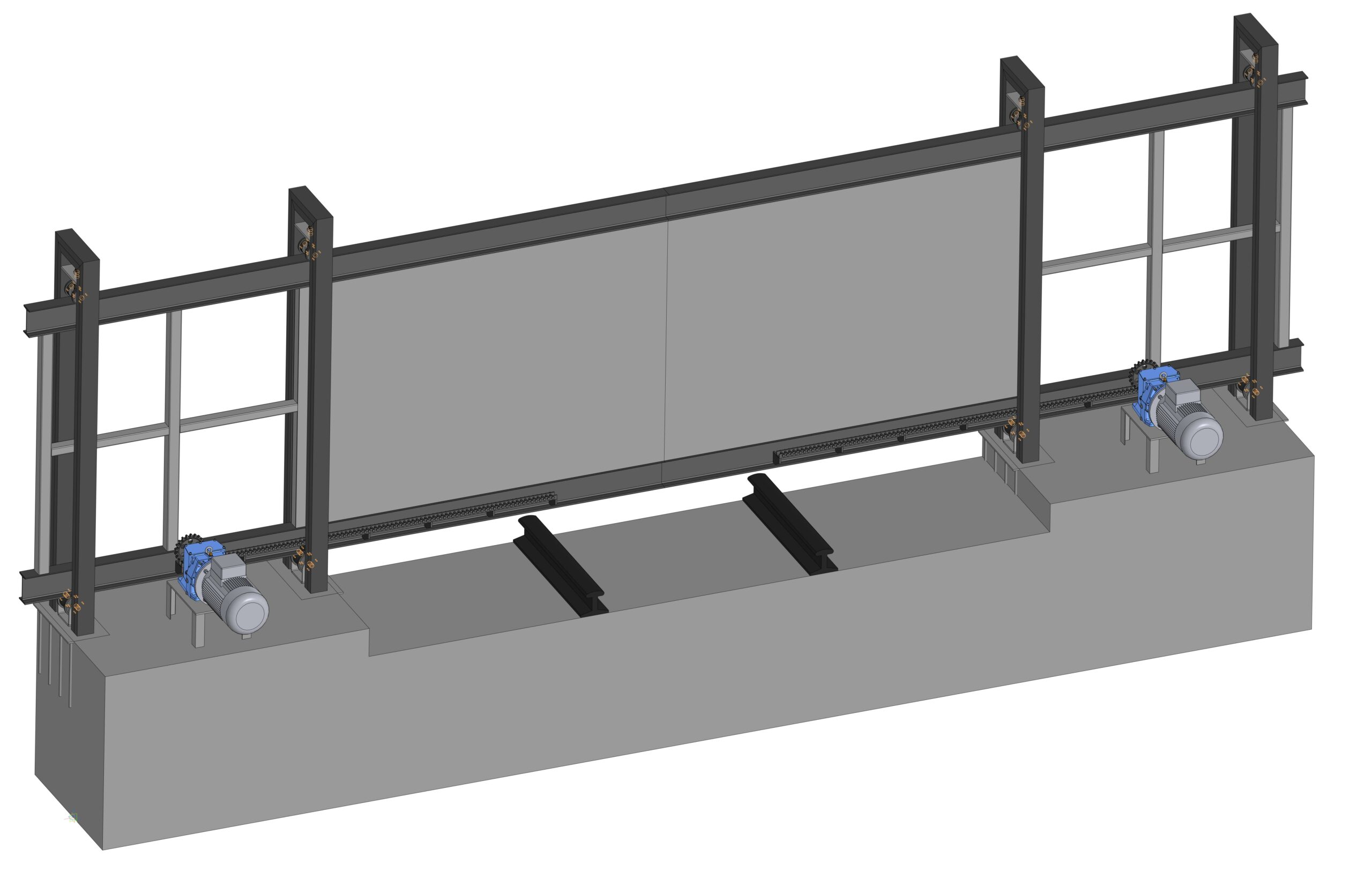

Ворота раздвижные производственные для ЖД проездов

Ворота раздвижные производственные с приводом для ЖД проездов предназначены для контрольных постов где проходит ЖД транспорт
Габариты ворота в мм, 9200*2800
Проём створки 5000мм
Привод реечный с звездочкой
Мощность двигателя 3кВт
Время для полного открытия створки 15 сек.

Состав: 3D сборка, детали

Софт: КОМПАС-3D 21

Файлы:
Ворота раздвижные (ГМЗ-5)-1.jpg
Ворота раздвижные (ГМЗ-5).a3d
Двутавр L=4600мм.m3d
Н-09.1156.00.001 - Кронштейн.m3d
Н-09.1156.00.002 - Косынка.m3d
Н-09.1156.00.003 - Звездочка z=21; t=30.m3d
Стойка/Н-09.1156.04.001 - Пластина регулировочная.m3d
Стойка/Стойка.a3d
Створка/Створка.a3d
Ролик нижний/Н-09.1156.03.000 - Ролик нижний.a3d
Ролик нижний/Н-09.1156.03.001 - Ось.m3d
Ролик нижний/Н-09.1156.03.002 - Корпус подшипника.m3d
Ролик нижний/Н-09.1156.03.003 - Крышка.m3d
Ролик нижний/Н-09.1156.03.004 - Втулка дистанционная.m3d
Ролик верхний/Н-09.1156.02.000 - Ролик верхний в сборе.a3d
Ролик верхний/Н-09.1156.02.001 - Ось.m3d
Ролик верхний/Н-09.1156.02.002 - Шпилька регулировочная.m3d
Ролик верхний/Н-09.1156.02.003 - Корпус подшипника.m3d
Ролик верхний/Н-09.1156.02.004 - Крышка.m3d
Ролик верхний/Н-09.1156.02.005 - Втулка дистанционная.m3d
Рейка в сборе/Н-09.1156.05.000 - Рейка в сборе.a3d
Рейка в сборе/Палец.m3d
Рейка в сборе/Рейка.m3d
Мотор-редуктор MNHL - 50-2 - 3.07 - PAM160B5 - B3/MNHL - 50-2 - 3.07 - PAM160B5 - B3.a3d
Мотор-редуктор MNHL - 50-2 - 3.07 - PAM160B5 - B3/MNHL_50_2 PAM160 B5.m3d
Мотор-редуктор MNHL - 50-2 - 3.07 - PAM160B5 - B3/TN_160L__4_15_230-400V_50Hz_IP55_B5_CLF.m3d
Крепление под мотор-редуктор/Н-09.1156.07.000 - Крепление под мотор-редуктор.a3d
Крепление под мотор-редуктор/Н-09.1156.07.001 - Пластина под мотор-редуктор.m3d
Закладной/Н-09.1156.06.000 - Закладной.a3d
