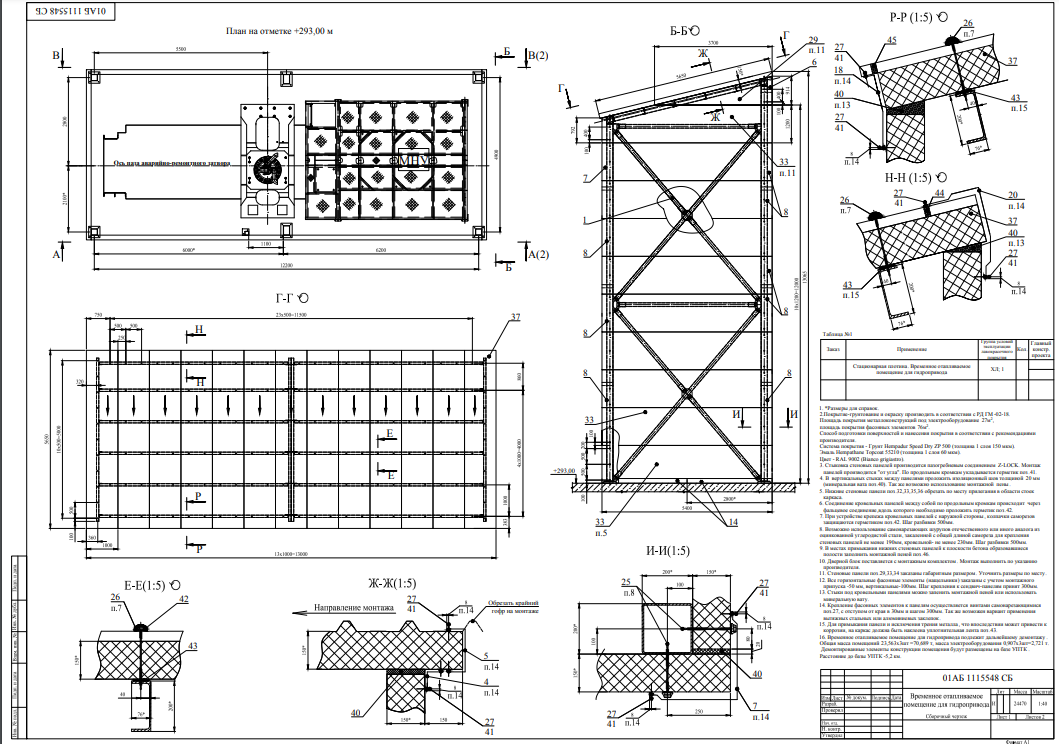

Помещение для гидропривода для эксплуатации в условиях холодного климата. Каркас металлоконструкции выполнен из прямоугольного и квадратного профиля ГОСТ 30245-2012. Внешний контур стен выполнен из стеновых сендвич панелей, крыша скатная- из кровельных сендвич панелей.
Размер в плане 12200*4900. Высота помещения =13065мм.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Временное отапливаемое помещение для гидропривода из сэндвич панелей.
Временное отапливаемое помещение для гидропривода из сэндвич панелей.
0
3
67
3
0
40
детальная прорисовка фасонных элементов
здание из сендвич панелей . Узлы примыкания панелей к друг другу
Помещение
узлы стыкования панелей к металлокаркасу
Автор
Наталья
Иванова
Дата
19.08.2021
Язык
Русский
Состав
Вид общий (ВО), Сборочный чертеж (СБ), Деталировка, Спецификация
Софт
AutoCAD 2012
Как открыть?
Содержимое архива
-
01АБ 1115548.dwg
