Вышка передвижная для обслуживания отопительных агрегатов

Данная работа была сделана по причине необходимости в обслуживании отопительных агрегатов склада. В идеале обслуживание должно быть с инвентарных лесов, подмостей, передвижных вышек заводского исполнения с паспортом. В ТБ в Казахстане прописано что в определенных случаях допускается исполнять вышку в условиях предприятия с расчетами на прочность. Данная вышка прошла проверку ТБ-шника. Высота ограждения должна быть 1100мм по нормам, но здесь меньше по опред. причинам.

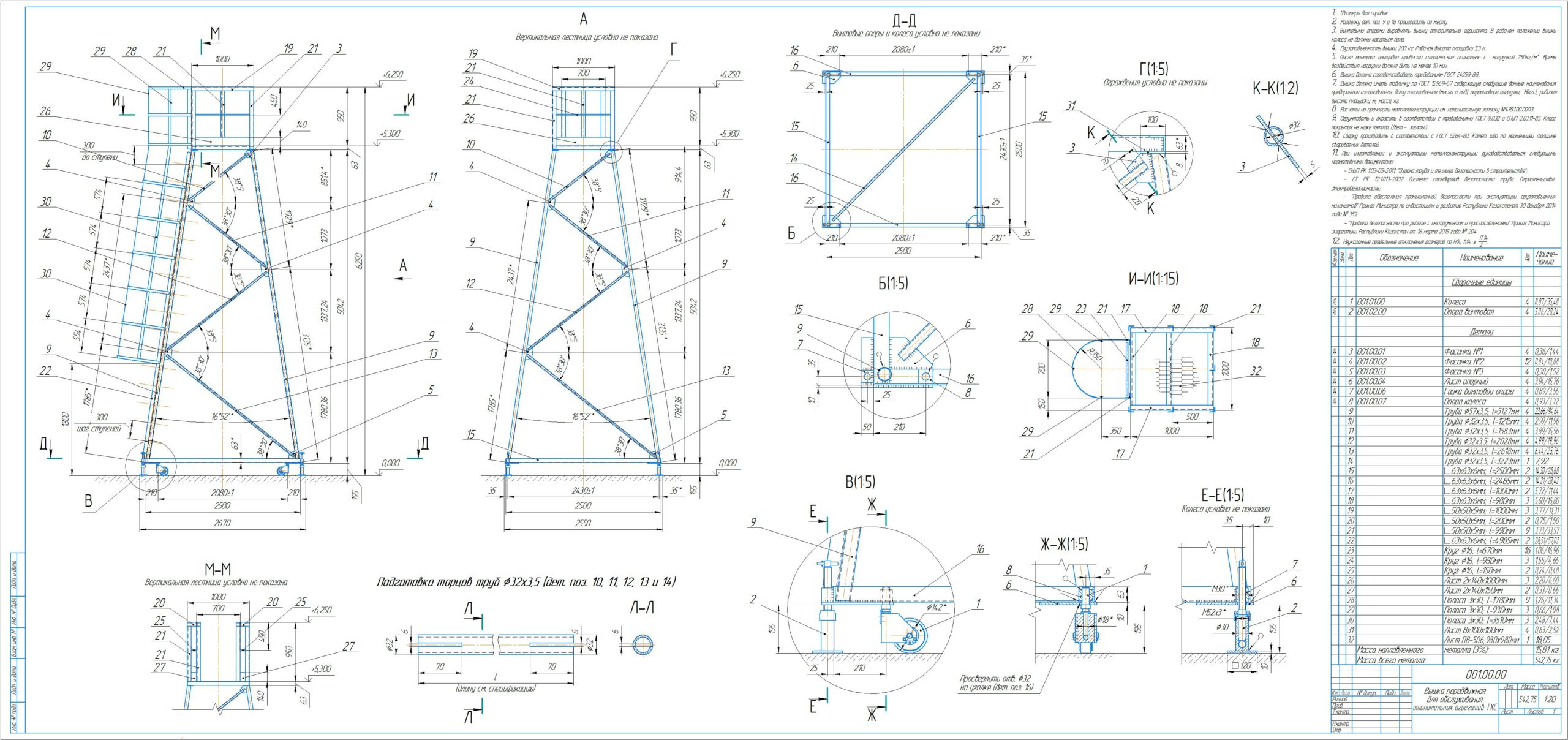

Состав: Сборочный чертеж, сборочные еденицы, деталировка, спецификация, расчеты

Софт: КОМПАС-3D 17.0.0

Сайт: www

Файлы:

Каталог
Строительство
Металлоконструкции
Вышка передвижная для обслуживания отопительных агрегатов

Вышка передвижная для обслуживания отопительных агрегатов/

Вышка передвижная для обслуживания отопительных агрегатов/рис 2.JPG

Вышка передвижная для обслуживания отопительных агрегатов/Лист 3_ 001.00.00ПЗ_Расчеты.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.02_Ось горизонтальная.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.03_Втулка.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.09_Корпус.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.08_Планка.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.02.01_Винт.cdw

Вышка передвижная для обслуживания отопительных агрегатов/рис 1.JPG

Вышка передвижная для обслуживания отопительных агрегатов/рис 6.JPG

Вышка передвижная для обслуживания отопительных агрегатов/Лист 2_ 001.00.00ПЗ_Расчеты.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.01_Ступица.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.00 Колесо.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.00.05_Гайка винтовой опоры.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.00.01_Фасонка №1.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.11 Ось вертикальная.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.10_Пластина фиксирующая.cdw

Вышка передвижная для обслуживания отопительных агрегатов/рис 3.JPG

Вышка передвижная для обслуживания отопительных агрегатов/Лист 6_ 001.00.00ПЗ_Расчеты.cdw

Вышка передвижная для обслуживания отопительных агрегатов/рис 4.JPG

Вышка передвижная для обслуживания отопительных агрегатов/001.00.00_Вышка передвижная для обслуживания отопительных агрегатов.cdw

Вышка передвижная для обслуживания отопительных агрегатов/Лист 4_ 001.00.00ПЗ_Расчеты.cdw

Вышка передвижная для обслуживания отопительных агрегатов/Лист 1_ 001.00.00ПЗ_Расчеты.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.05_Крышка №2.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.04_ Крышка №1.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.02.03_Корпус.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.00.02_Фасонка №2.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.00.06_Опора колеса.cdw

Вышка передвижная для обслуживания отопительных агрегатов/рис 5.JPG

Вышка передвижная для обслуживания отопительных агрегатов/Передвижная площадка.jpg

Вышка передвижная для обслуживания отопительных агрегатов/001.01.07_Щека.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.00.03_Фасонка №3.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.00.04_Лист опорный.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.02.00_Опора винтовая.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.02.04_Палец.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.01.06_Шина.cdw

Вышка передвижная для обслуживания отопительных агрегатов/Лист 5_ 001.00.00ПЗ_Расчеты.cdw

Вышка передвижная для обслуживания отопительных агрегатов/001.02.02_Гайка.cdw
