Вывеска магазина "УЮТ"

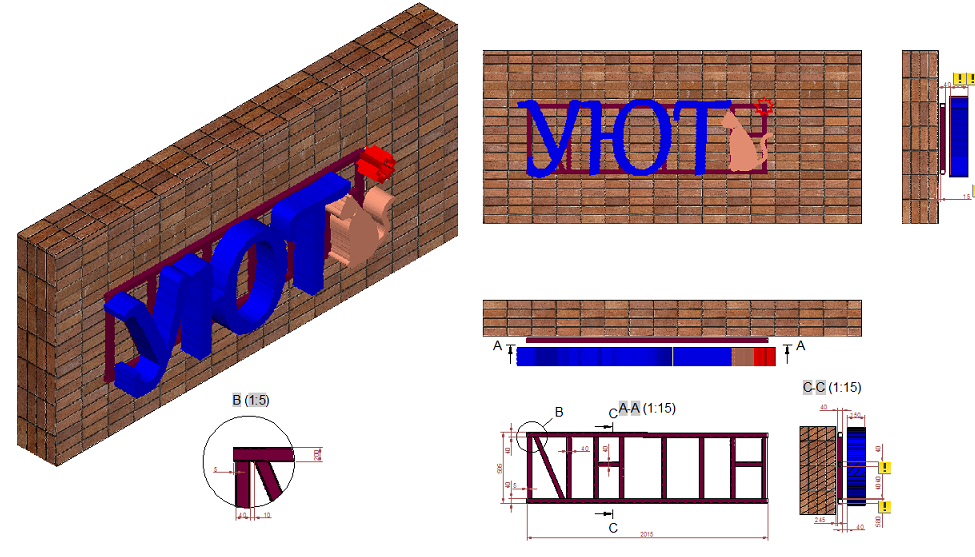

Презентация вывески. Неоновые буквы , установленные на металлокаркас, закрепленный к стене здания.
металлокаркас выполнен из труб квадрантного сечения 40х2,5 ГОСТ 30245-03.
В презентации представлены:
- все основные и изометрические виды;
- сечение, показывающее план металлокаркаса со всеми нужными для монтажа размерами;
-принципиальный узел металлоконструкции;
- представлен план разбивки осей металлокаркаса.
Каждый элемент своей группы находится на отдельном слое.

Состав: 3D Сборка Язык документа

Софт: AutoCAD 2015

Сайт: www

Просмотр файлов
уют01.dwg
