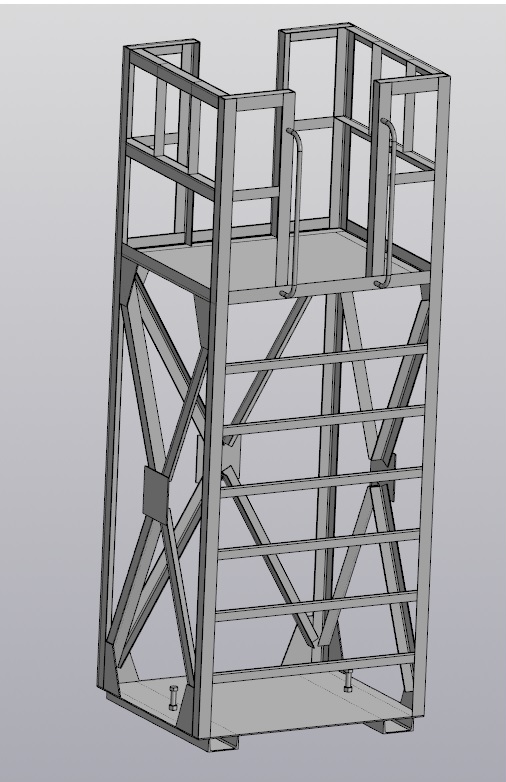

Вышка для ремонта тельферов

При ремонте тельферов и приводов движения кран-балок, необходима данная вышка, поднимаемаемая автопогрузчиком. Работа содержит 3д-модель, сборочный чертеж, спецификацию, деталировочные чертежи более-менее сложных деталей, 1200х1000х3170 мм.

Состав: 3д-модель, сборочный чертеж, спецификацию, деталировочные чертежи более-менее сложных деталей,

Софт: КОМПАС-3D 21

Файлы:

Каталог
Строительство
Металлоконструкции
Вышка для ремонта тельферов

Пластина@Нестандартный лист@264,2 x 154,3 S = 6 мм.m3d

Сборка.cdw

Входная стойка Уголок 63x4 ГОСТ 8509-93 Ст0 ГОСТ 535-2005 L = 994.9 мм _ ГДЛ 06.cdw

Вышка для ремонта тельферов.jpg

Короткий поручень Уголок 63x4 ГОСТ 8509-93 Ст0 ГОСТ 535-2005 L = 366.9 мм _ ГДЛ 07.cdw

Сборка.spw

Обноска пола широкой стороны Уголок 63x4 ГОСТ 8509-93 Ст0 ГОСТ 535-2005 L = 1191.9 мм _ ГДЛ 14.cdw

Поручень@Труба $d 21,30х2,00 ГОСТ 10704-91;Ст2кп ГОСТ 10705-80$@L = 110 мм _ ГДЛ 18.m3d

Вышка для ремонта тельферов.a3d

Уголок среднего ограждения Уголок 63x4 ГОСТ 8509-93 Ст0 ГОСТ 535-2005 L = 991.9 мм _ ГДЛ 08.cdw
