Забор с распашными воротами на побережье реки

Проект забора с воротами на побережье реки Птичь изготовлен по заказу стороннего предприятия. Проектируемый забор изготавливается из уголка с сеткой рабицей (секции) и крепится к бетонным колоннам с закладными, которые устанавливаются в бетонные стаканы, которые закапываются в грунт на глубину промерзания, т.е. на 1400 мм. Кроме этого забор имеет распашные ворота из квадратной трубы 40х40х3 и в верхней части дополнительный барьер из колючей проволоки «Егоза».

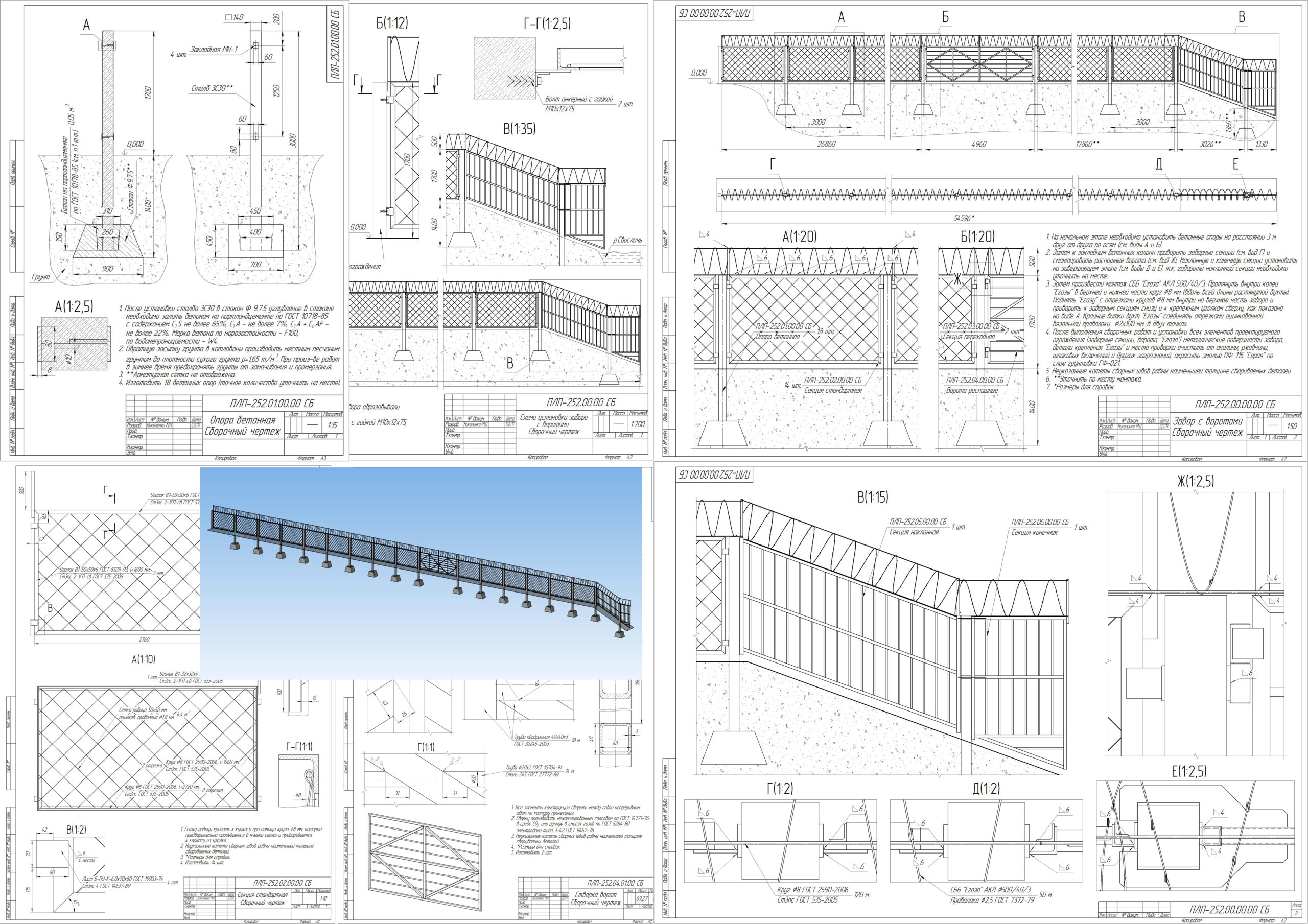

Состав: 3D сборка, сборочные чертежи, деталировка Язык документа

Софт: КОМПАС-3D 13 sp1

Файлы:

Каталог / Строительство / Металлоконструкции / Забор с распашными воротами на побережье реки

Петля приварная с шариком 45х180.a3d
Сборка бетонного основания с арматурной сеткой и колонной под ворота.a3d
Сборка бетонного основания с арматурной сеткой и колонной под заборные секции.a3d
Сборка бетонного основания с арматурной сеткой под ворота.a3d
Сборка бетонного основания с арматурной сеткой под заборные секции.a3d
Сборка бетонной колонны 140х140 в стакане Ф.9.7.5.a3d
Сборка бетонной колонны 140х140 в стакане Ф.9.7.5 с закладными МН-1.a3d
Сборка всего забора 2.a3d
Сборка двух створок ворот.a3d
Сборка кронштейна.a3d
Сборка левой приварной к воротам петли.a3d
Сборка левой створки ворот.a3d
Сборка наклонной секции.a3d
Сборка правой приварной к воротам петли.a3d
Сборка правой створки ворот.a3d
Сборка секции с рабицей 2.a3d
Сборка Секция конеченая.a3d
ПЛП-252.00.00 Схема установки забора.cdw
ПЛП-252.00.00.00 СБ Забор с воротами.cdw
ПЛП-252.01.00.00 СБ Опора бетонная.cdw
ПЛП-252.02.00.00 СБ Секция стандартная.cdw
ПЛП-252.03.00.00 СБ Секция переходная.cdw
ПЛП-252.04.00.00 СБ Ворота распашные.cdw
ПЛП-252.04.00.01 Ухо.cdw
ПЛП-252.04.01.00 СБ Створка ворот.cdw
ПЛП-252.05.00.00 СБ Секция наклонная.cdw
ПЛП-252.06.00.00 СБ Секция конеченая.cdw
ПЛП-252.06.01.00 СБ Кронштейн.cdw
Чертеж бетонной опоры под забор.cdw
Чертеж дверной петли.cdw
Чертеж забора с воротами.cdw
Чертеж кронштейна.cdw
Чертеж наклонной секции.cdw
Чертеж распашных ворот.cdw
Чертеж Секция конеченая.cdw
Чертеж стандартной заборной секции.cdw
Чертеж створки ворот.cdw
Чертеж схема установки.cdw
Чертеж Ухо.cdw
материалы.doc
Втулка для ворот.m3d
Заборная секция 2.m3d
Закладная МН-1.m3d
Колонна из квадратной трубы 100х100.m3d
Колонна из квадратной трубы 100х100 под заборные секции.m3d
Кронштейн.m3d
Основание бетонное большое.m3d
Основание бетонное малое.m3d
Палец для ворот.m3d
Секция ворот.m3d
Секция конечная.m3d
Секция предпоследняя.m3d
Сетка арматурная большая.m3d
Сетка арматурная малая.m3d
Сетка рабица для заборной секции.m3d
Стакан бетонный Ф.9.7.5.m3d
Стакан бетонный Ф.12.7.5.m3d
Стойка для егозы.m3d
Стойка для егозы малая.m3d
Стойка для егозы на ворота.m3d
Стойка зеркальная для егозы на ворота.m3d
Стопор.m3d
Уголок крепления конечной секции.m3d
Уголок крепления наклонной секции.m3d
Ухо.m3d
Фрагмент Егозы большой.m3d
Фрагмент Егозы малый.m3d
Фрагмент Егозы наклонный.m3d
