Замена стенового ограждения и кровли буровой установки БУ-75

Настоящий проект разработан на основании технического задания на проектирование объекта производственного назначения "ООО "НИИКМА-ГИДРОРУДА". Опытно-технологический комплекс СГД на Шемраевском месторождении".
Проектом предусматривается замена стенового ограждения и кровли буровой установки БУ-75

Графическая часть раздела АС представлена на 10-ти листах формата А3:
1) Общие данные
2) Схема расположения несущих элементов ограждающих конструкций установки БУ-75 на отм. 0,000

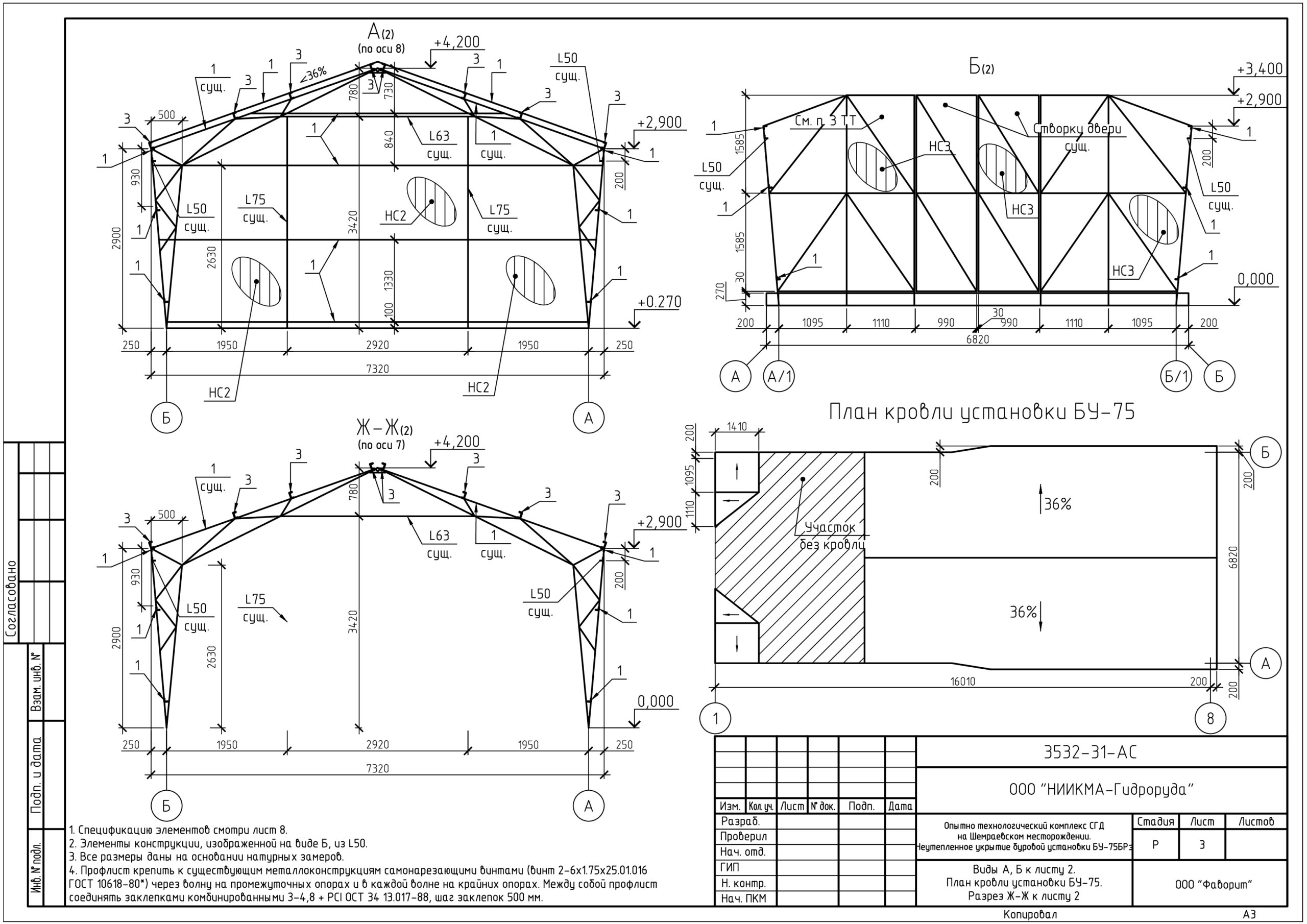

3) Виды А, Б к листу 2. План кровли установки БУ-75. Разрез Ж-Ж к листу 2
4) Виды В и Г к листу 2
5) Разрез Д-Д к листу 2. Узлы 3, 4
6) Узлы 1 к листу 4, 2 к листу 7 Разрезы а-а, б-б, в-в
7) Схема расположения прогонов покрытия.
8) Спецификация элементов к листам 2... 7. Таблица метизов
9) Коньковый узел. Узел стыка стенового ограждения по углам БУ-75. Узел стыка кровельного и стенового настила. Узел стыка кровли и стенового настила по оси 8. Фасонные элементы ФС1, ФС2, ФС3, ФС7. Разрез А-А.
10) Фасонные элементы ФС4, ФС5, ФС6. Разрезы Б-Б, В-В.
