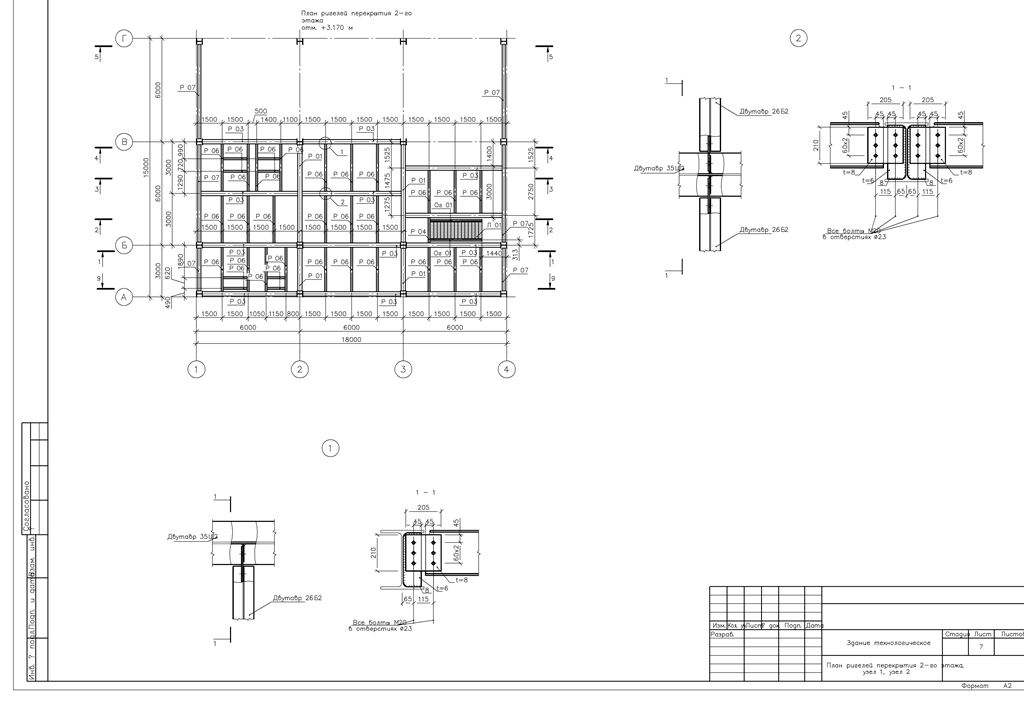

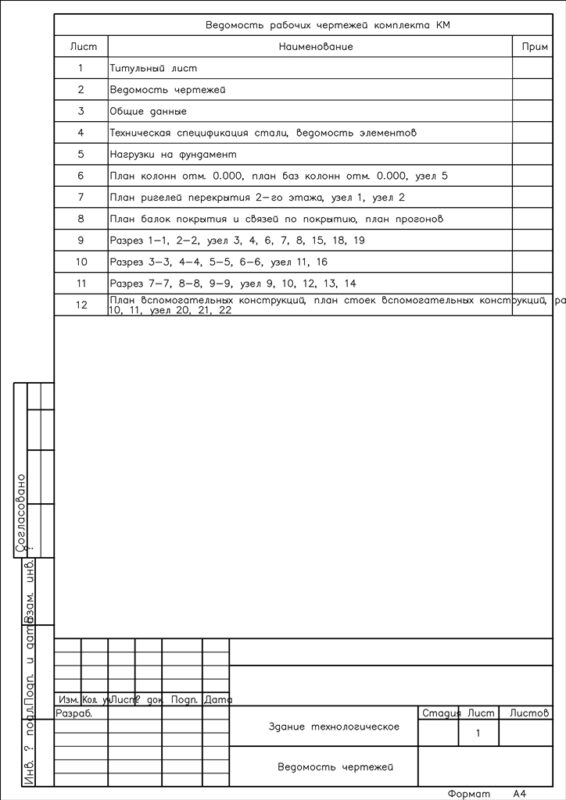

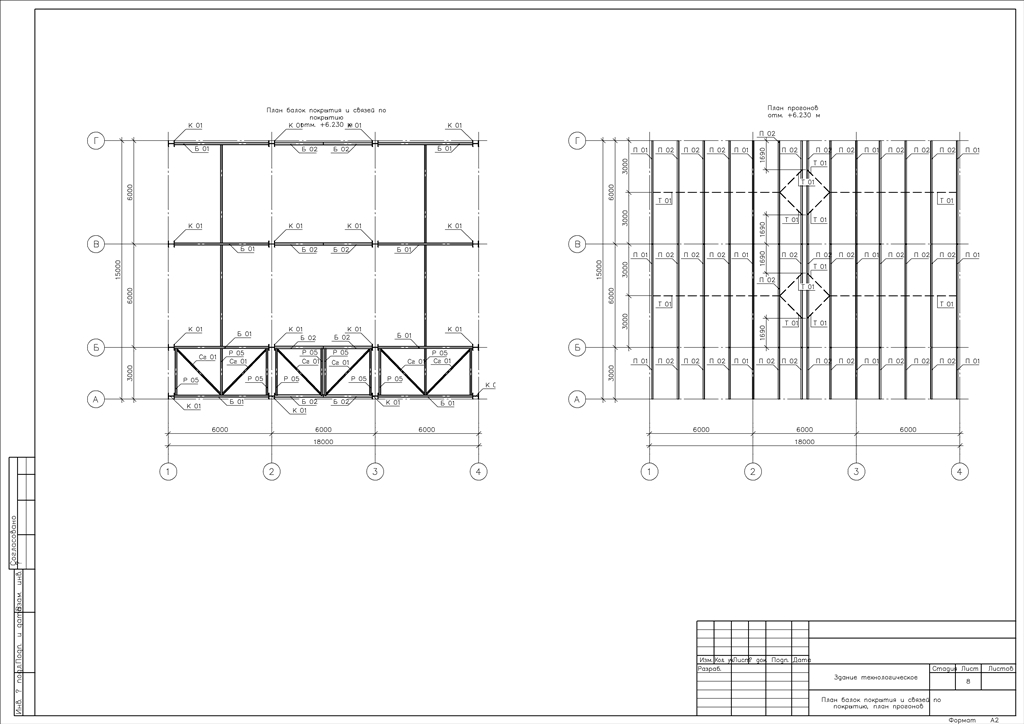

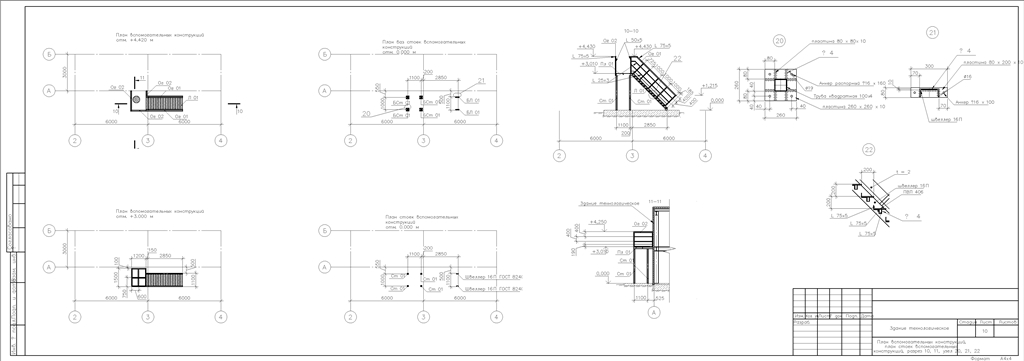

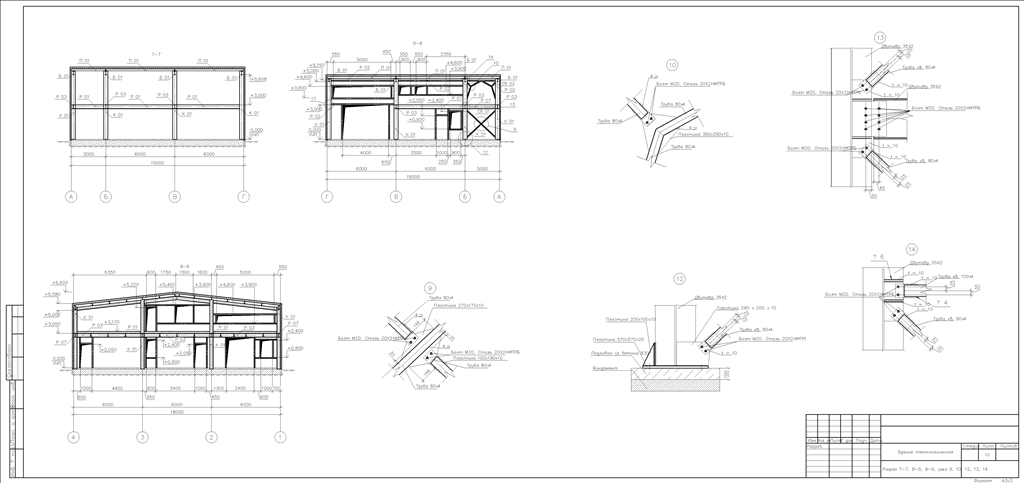

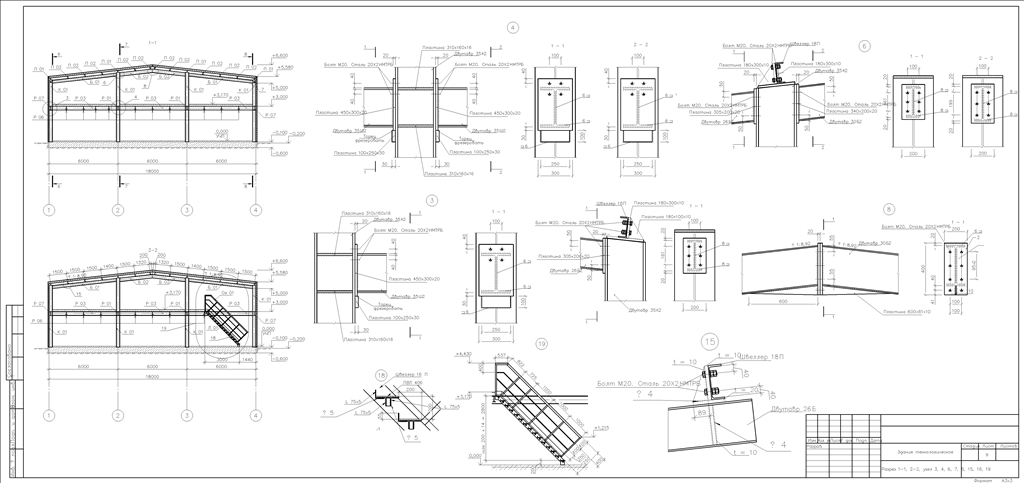

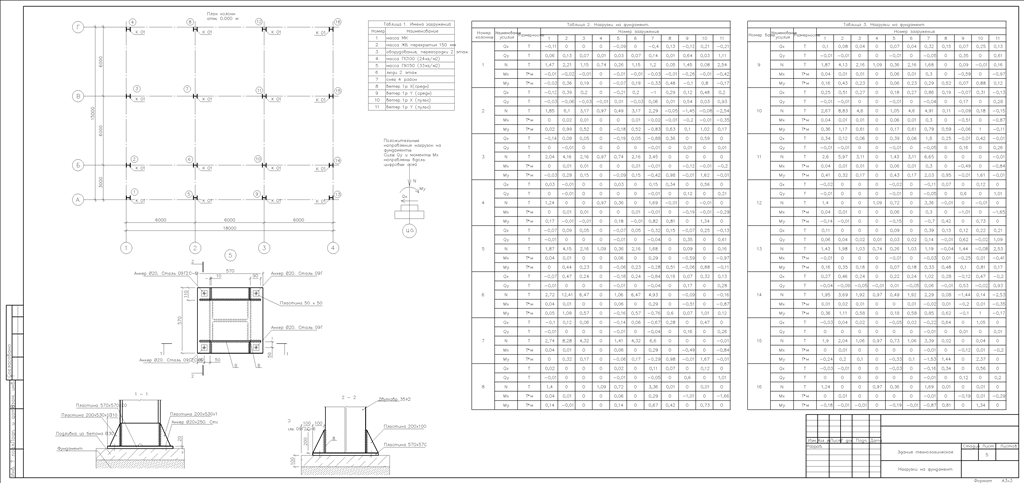

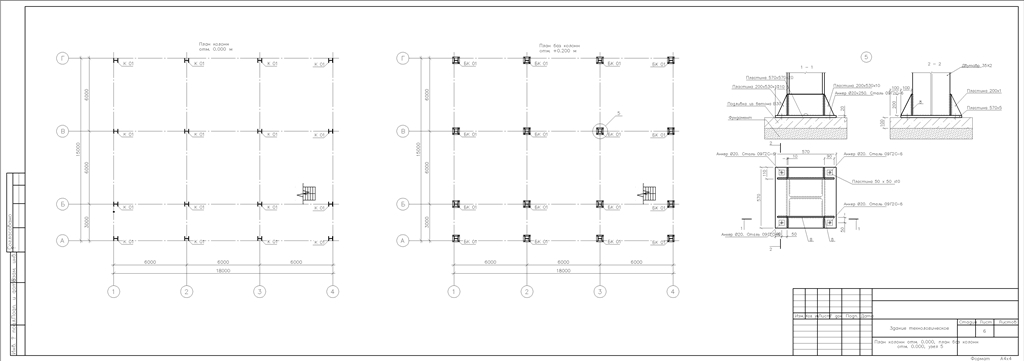

Здание из металлоконструкций. размеры по осям в плане 18 х 15 метров. Высота 6,6 метра от чистого пола до конька

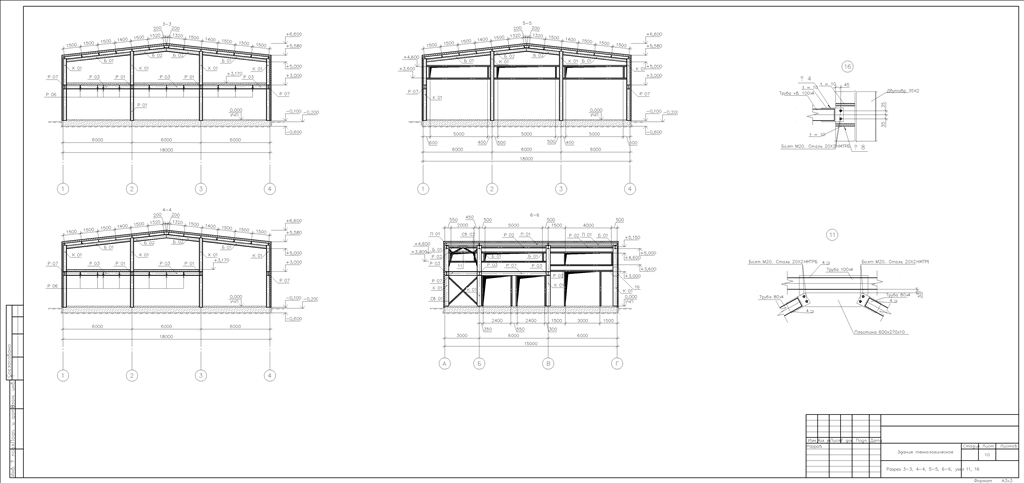

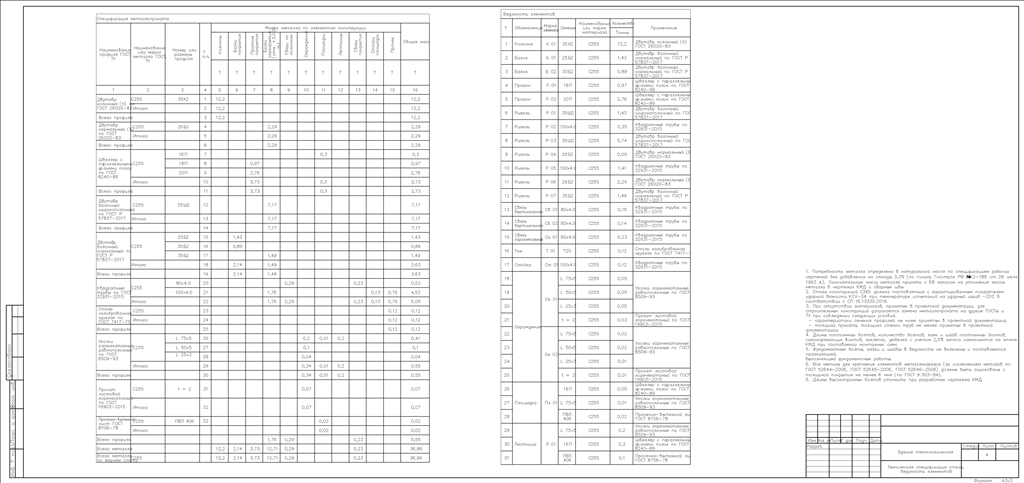

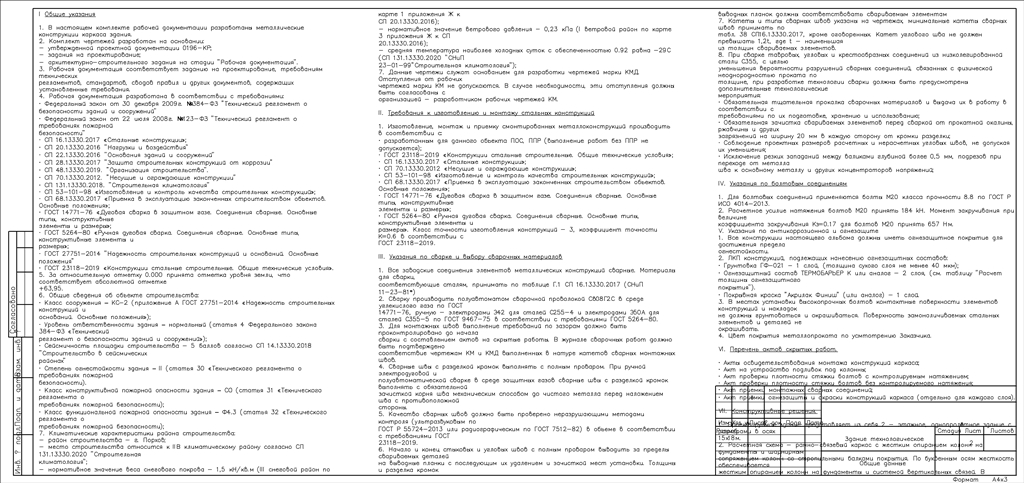

Общие указания
1. В настоящем комплекте рабочей документации разработаны металлические конструкции каркаса здания.
2. Комплект чертежей разработан на основании:
- утвержденной проектной документации 0196-КР;
- задания на проектирование;
- архитектурно-строительного задания на стадии "Рабочая документация".
3. Рабочая документация соответствует заданию на проектирование, требованиям технических
регламентов, стандартов, сводов правил и других документов, содержащих установленные требования.
4. Рабочая документация разработана в соответствии с требованиями:
· Федеральный закон от 30 декабря 2009г. №384-ФЗ "Технический регламент о безопасности зданий и сооружений"
· Федеральный закон от 22 июля 2008г. №123-ФЗ "Технический регламент о требованиях пожарной
безопасности"
· СП 16.13330.2017 «Стальные конструкции»;
· СП 20.13330.2016 "Нагрузки и воздействия"
· СП 22.13330.2016 "Основания зданий и сооружений"
· СП 28.13330.2017 "Защита строительных конструкций от коррозии"
· СП 48.13330.2019. "Организация строительства".
· СП 70.13330.2012. "Несущие и ограждающие конструкции"
· СП 131.13330.2018. "Строительная климатология"
· СП 53-101-98 «Изготовление и контроль качества строительных конструкций»;
· СП 68.13330.2017 «Приемка в эксплуатацию законченных строительством объектов. Основные положения»;
· ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные
элементы и размеры»;
· ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и
размеры»;
· ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. Основные положения"
· ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия».
5. За относительную отметку 0.000 принята отметка уровня земли, что соответствует абсолютной отметке
+63,95.
6. Общие сведения об объекте строительства:
· Класс сооружения – КС-2 (приложение А ГОСТ 27751-2014 «Надежность строительных конструкций и
оснований. Основные положения»);
· Уровень ответственности здания – нормальный (статья 4 Федерального закона 384-ФЗ «Технический
регламент о безопасности зданий и сооружений»);
· Сейсмичность площадки строительства - 5 баллов согласно СП 14.13330.2018 "Строительство в сейсмических
районах"
· Степень огнестойкости здания – II (статья 30 «Технического регламента о требованиях пожарной
безопасности).
· Класс конструктивной пожарной опасности здания – СО (статья 31 «Технического регламента о
требованиях пожарной безопасности);
· Класс функциональной пожарной опасности здания – Ф4.3 (статья 32 «Технического регламента о
требованиях пожарной безопасности);
7. Климатические характеристики района строительства:
- район строительства - г. Порхов;
- место строительства относится к IIВ климатическому району согласно СП 131.13330.2020 "Строительная
климатология";
- нормативное значение веса снегового покрова - 1,5 кН/кв.м (III снеговой район по карте 1 приложения Ж к
СП 20.13330.2016);
- нормативное значение ветрового давления - 0,23 кПа (I ветровой район по карте 3 приложения Ж к СП
20.13330.2016);
- средняя температура наиболее холодных суток с обеспеченностью 0.92 равна -29С (СП 131.13330.2020 "СНиП
23-01-99"Строительная климатология");
7. Данные чертежи служат основанием для разработки чертежей марки КМД. Отступления от рабочих
чертежей марки КМ не допускаются. В случае необходимости, эти отступления должны быть согласованы с
организацией - разработчиком рабочих чертежей КМ.
II. Требования к изготовлению и монтажу стальных конструкций
1. Изготовление, монтаж и приемку смонтированных металлоконструкций производить в соответствии с:
· разработанным для данного объекта ПОС, ППР (выполнение работ без ППР не допускается);
· ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия»;
· СП 16.13330.2017 «Стальные конструкции»;
· СП 70.13330.2012 «Несущие и ограждающие конструкции»;
· СП 53-101-98 «Изготовление и контроль качества строительных конструкций»;
· СП 68.13330.2017 «Приемка в эксплуатацию законченных строительством объектов. Основные положения»;
· ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные
элементы и размеры»;
· ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и
размеры». Класс точности изготовления конструкций - 3, коэффициент точности К=0.6 в соответствии с
ГОСТ 23118-2019.
III. Указания по сварке и выбору сварочных материалов
1. Все заводские соединения элементов металлических конструкций сварные. Материалы для сварки,
соответствующие сталям, принимать по таблице Г.1 СП 16.13330.2017 (СНиП 11-23-81*)
2. Сварку производить полуавтоматом сварочной проволокой Св08Г2С в среде углекислого газа по ГОСТ
14771-76, ручную - электродами Э42 для сталей С255-4 и электродами Э50А для сталей С355-5 по ГОСТ 9467-75 в соответствии с требованиями ГОСТ 5264-80.
3. Для монтажных швов выполнение требований по зазорам должно быть проконтролировано до начала
сварки с составлением актов на скрытые работы. В журнале сварочных работ должно быть подтверждено
соответствие чертежам КМ и КМД выполненных в натуре катетов сварных монтажных швов.
4. Сварные швы с разделкой кромок выполнять с полным проваром. При ручной электродуговой и
полуавтоматической сварке в среде защитных газов сварные швы с разделкой кромок выполнять с обязательной
зачисткой корня шва механическим способом до чистого металла перед наложением шва с противоположной
стороны.
5. Качество сварных швов должно быть проверено неразрушающими методами контроля (ультразвуковым по
ГОСТ Р 55724-2013 или радиографическим по ГОСТ 7512-82) в объеме в соответствии с требованиями ГОСТ
23118-2019.
6. Начало и конец стыковых и угловых швов с полным проваром выводить за пределы свариваемых деталей
на выводные планки с последующим их удалением и зачисткой мест установки. Толщины и разделка кромок
