Конкурс асов 3D-моделирования

Монолитное приобъектное бетонирование стены

Белорусский Государственный Университет Транспорта
Кафедра строительные технологии и конструкции
Курсовой проект по дисциплине "Технология монолитного и приобъектного бетонирования"
На тему: "Монолитное бетонирование стены"
Гомель 2018

Исходные данные :
Исходные данные для проектирования состава бетонной смеси:
Тяжелый бетон ; ;
Фракция 5 – 20мм; ОК= 2..5см;
Качество заполнителей среднее;
Песок: ρ= 1500 кг/м3; ρ = 2500 кг/м3;
Цемент: ρ= 1100 кг/м3; ρ= 3100 кг/м3;
Щебень: ρ= 1600 кг/м3; ρ= 2700 кг/м3;
Rц= 42 МПа; Rб= 39,3 МПа; Мк= 1,4 мм.
Основным направлением развития массового жилищного строительства является сборное, панельное домостроение. Однако более 35% объемов жилищного строительства осуществляется еще недостаточно индустриальными методами. Поэтому индустриальные методы монолитного домостроения рассматриваются как резерв повышения общего уровня дальнейшей индустриализации строительства. Производственный эксперимент по применению различных конструктивно-технологических методов монолитного домостроения позволил сформировать теоретические основы рациональных сфер применения монолитного бетона, технических решений конструкций зданий и опалубок, а также разработать ряд нормативных и методических документов по проектированию, строительству и сравнительной технико-экономической оценке гражданских зданий из монолитного бетона.

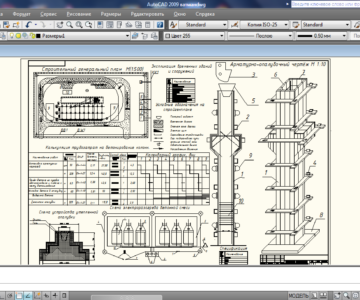

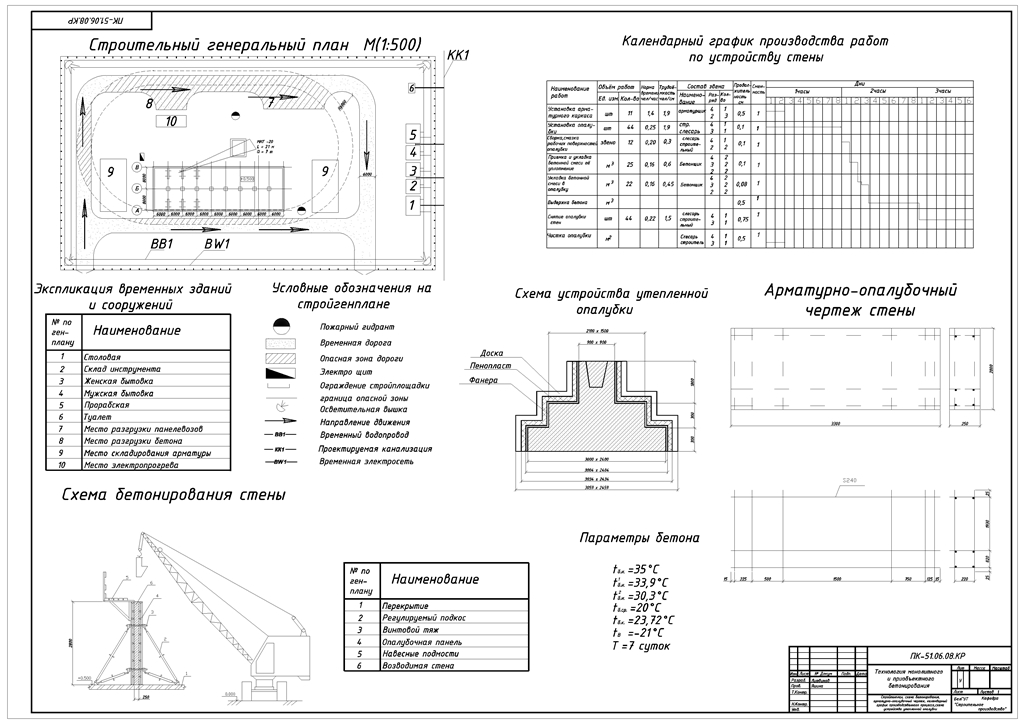

Графическая часть содержит чертеж формата А1 в состав которого входит: строительный генеральный план, календарный график производства работ, схему устройства утепленной опалубки, арматурно-опалубочный чертеж стены, схему бетонирования стены, условные обозначения и экспликацию зданий и сооружений.

Содержание
1 ТЕХНОЛОГИЯ МОНОЛОТНОГО И ПРИОБЪЕКТНОГО БЕТОНИРОВАНИЯ 4
1.1 Арматурно-опалубочный чертеж монолитной конструкции, ее описание и номенклатура работ 4
1.2 Проектирование состава бетона 6
1.2.1 Расчет номинального состава бетона и его корректировка с учетом влажности заполнителей 6
1.2.2 Подбор состава бетона химическими добавками 9
1.3 Технологическая карта на бетонирование монолитной конструкции 11
1.3.1 Технология возведения монолитных конструкций (опалубочные работы, арматурные работы, бетонирование конструкции) 11
1.3.2 Выбор средств механизации 14
1.3.3 Калькуляция трудовых затрат 14
1.3.4 Пооперационные графики производства работ 15
1.4 Расчет трудозатрат и затрат средств механизации 16
1.5 Расчет потребности в основных строительных материалах и конструкциях 17
1.6 Организационно-технологические схемы возведения объекта (выбор кранов) 18
2 Интенсификация бетонных работ при отрицательной температуре 20
2.1 Выбор метода и технологические расчеты 20
3 Статистический контроль прочности бетона 25
3.1 Анализ прочности изделий в партии 25
3.2 Оценка достоверности повышения прочности бетона при применении разного вида заполнителей 26
3.3 Оценка изменчивости прочности легкого и тяжелого бетона 27
3.4 Определение количества образцов (наблюдений) 29
3.5 Статистическая обработка результатов испытаний бетона на сжатие 30
4 Охрана труда и техника безопасности в технологии производства железобетонных изделий 32
Литература 35

Состав: строительный генеральный план, календарный график производства работ, схему устройства утепленной опалубки, арматурно-опалубочный чертеж стены, схему бетонирования стены, условные обозначения и экспликацию зданий и сооружений. Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Монолитное приобъектное бетонирование стены

Мон
Монолитное бетонирование стены.docx
