Балка грузонесущая балка с силовыми ребрами

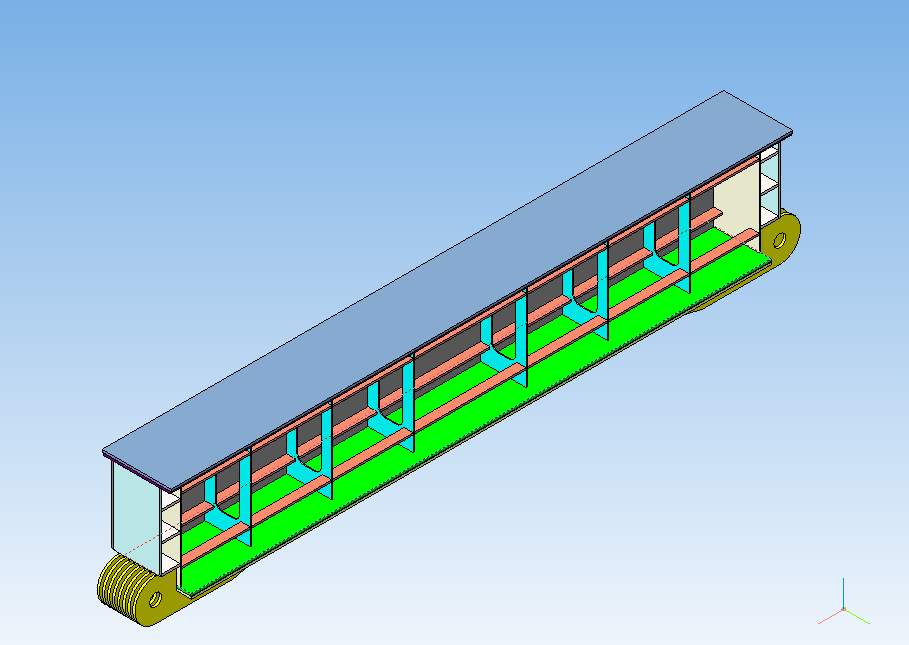

Презентационный вариант балки.
Параметры балки:
материал 40хмф.
габариты ДхШхВ- 15000мм х 1500 мм х 2000 мм.
Данная балка была предназначена для постройки моста.

Состав: 3d сборка Язык документа

Софт: КОМПАС-3D 16.1

Каталог / Строительство / Мосты, тоннели, дороги / Балка грузонесущая балка с силовыми ребрами

Просмотр файлов
001 гребень.m3d
002 торец.m3d
003 плита мдно 1450.m3d
004 плита дно 1500.m3d
005 ребро над гребенкой.m3d
006 торец малый.m3d
007 боковая стенка.m3d
008 балка ребро1.m3d
009 продольное ребро.m3d
010 продольное ребро длинное.m3d
011 продольное ребро длинное 2430.m3d
012 плита верх 1450.m3d
013 плита верх 1500.m3d
Сборка боковая стенка.a3d
Сборка.a3d
