Конкурс асов 3D-моделирования

Дорожное строительство. Малый мост и водопропускная труба.

СПБГПУ ВиГС
Дорожное строительство 10 вар.
СПБ 2015

Исходные данные
1. Автомобильная дорога подъездная к объекту.
2. Стоимость строительства объекта 850 млн. руб., срок строительства 2,6 лет.
3. Зона строительства II (Ленинградская область).
4. Расчетный расход воды Qрасч=1,9 м3/сек.
5. Гидравлический расчет трубы – тип оголовка I.
6. Расчет отверстий малого моста: Qрасч=13,3 м3/сек.

Содержание.
1. ОПРЕДЕЛЕНИЕ ТРЕБУЕМЫХ ПАРАМЕТРОВ ДОРОГИ 4
1.1. Установление категории дороги 4
1.2. Установление расчетной скорости дороги по СНиП 2.05.02-85* 4
1.3. Определение параметров дороги 5
1.3.1. Установление числа полос движения 5
1.3.2. Определение ширины проезжей части, полосы движения и земляного полотна 6
1.3.3. Определение наименьших радиусов кривых в плане 6
1.3.4. Видимость пути 8
1.3.5. Определение наименьших радиусов вертикальных кривых. 9
1.3.6. Определение уширения проезжей части на кривых. 9
1.3.7. Определение максимального продольного уклона дороги 11
2. ПРОЕКТИРОВАНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ ЗЕМЛЯНОГО ПОЛОТНА, ВОДООТВОДА 13
2.1 Проектирование продольного профиля 13
2.2. Требования к проектированию кюветов 14
2.3. Конструкция дорожной одежды 14
3. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ВОДОПРОПУСКНЫХ СООРУЖЕНИЙ 16
3.1. Гидравлический расчет трубы. 16
3.2. Расчет отверстия малого моста 16
3.2.1. Определение бытовой глубины 17
3.2.2. Установление схемы протекания воды под мостом 18
3.2.3. Определение величины отверстия моста 18
3.2.4. Уточнение расчетных данных 18
3.2.5. Определение высоты и длины моста 19
Литература 20

Графическая часть 2а листа.

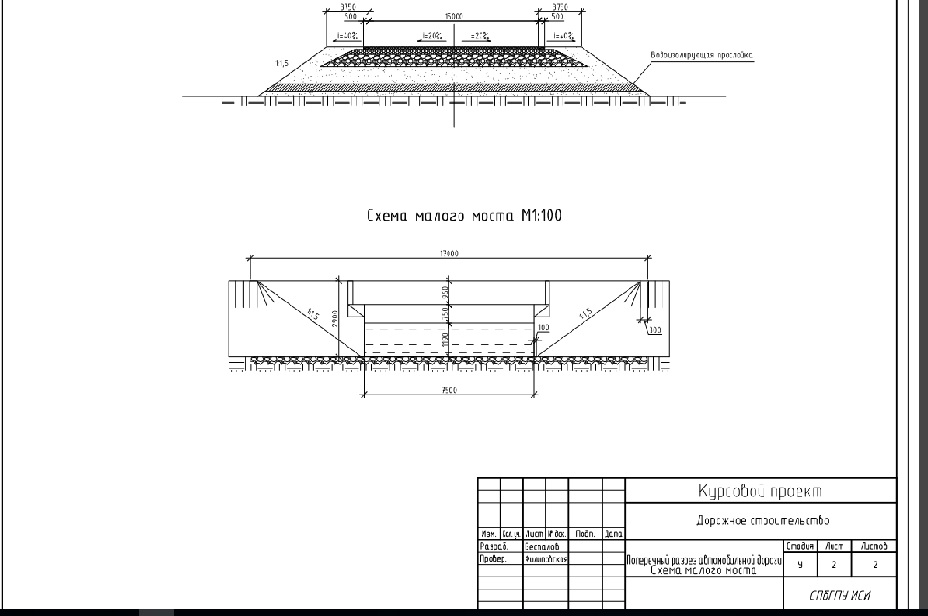

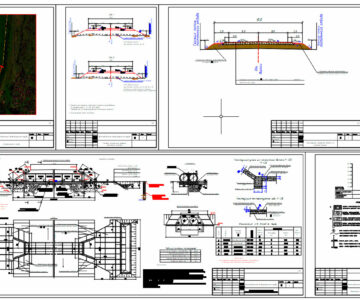

Состав: Конструкция водопропускной трубы: План. Продольный разрез. Фасад. Сечение по оголовку 1-1. Гидроизоляция стыка трубы Поперечный разрез автомобильной дороги. Схема малого моста, ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Дорожное строительство. Малый мост и водопропускная труба.

Вариант 10\10.docm
Вариант 10\10.dwg
Вариант 10\1.pdf
Вариант 10\2.pdf
Вариант 10
