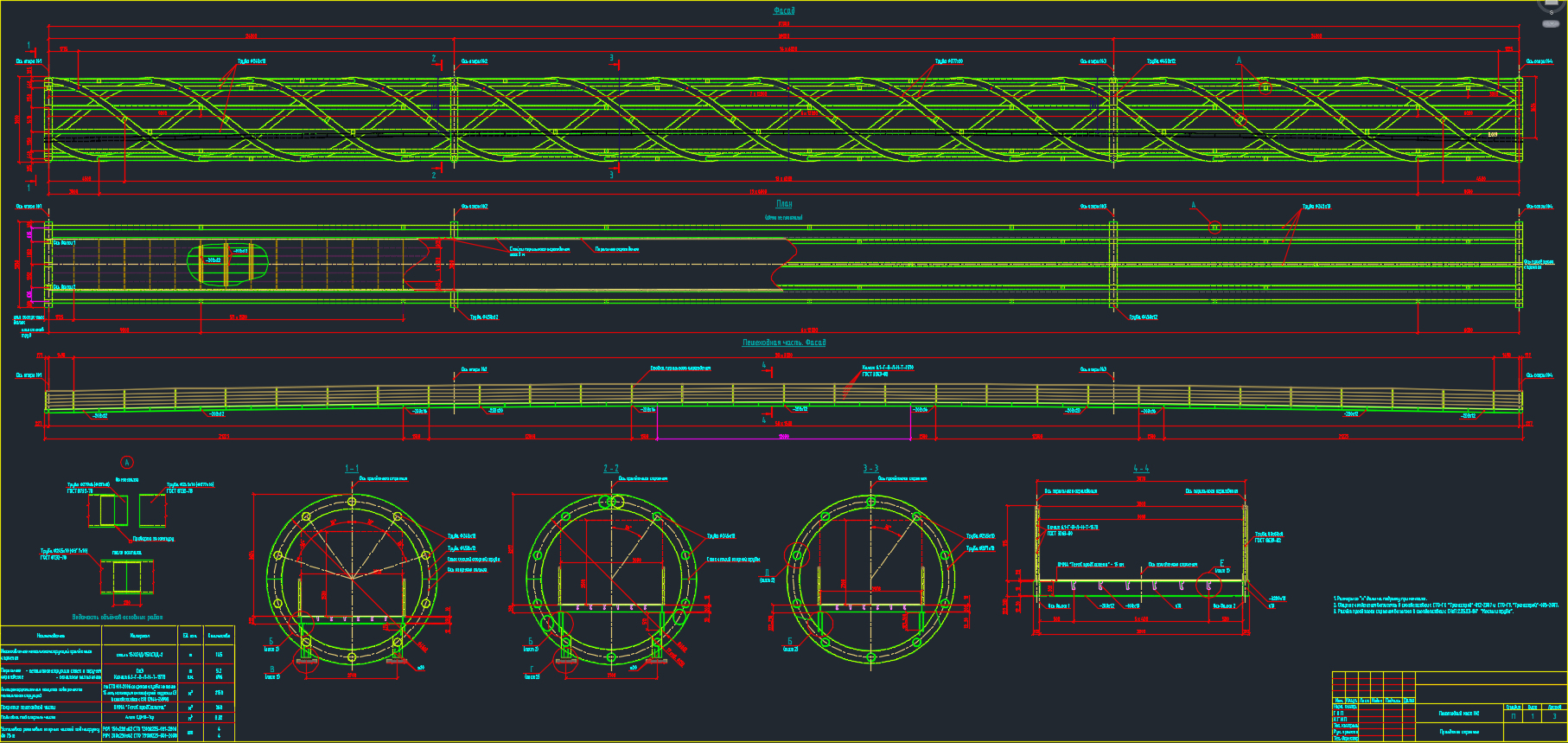

Металлическое ПС пешеходного моста проетом 90м
Объект строительства, надземный пешеходный переход через Обводный канал в г. Санкт-Петербурге.
Пролетное строение металлическое неразрезное по схеме (27+36+27). Прохожая часть - ортотропная плита с полимерным покрытием. Несущая часть выполнены из трех круглых труб спиральной конструкции сечением 377х10мм. Жесткость обеспечивается 10 продольными трубами сечением 245х20мм. Опорные кольца - труба 450х12мм.
Состав: Общий вид и поперечное сечение моста (АР). Фасад, Пешеходная часть фасад, Сечения, Узлы, Расчетные сечения (КМ). Приложение 1 (КМ)
Софт: AutoCAD 2017
