Мост через канал

Настоящий проект по строительству моста на автомобильной дороге работан на основании задания на проектирование и акта обследования. Целью данного проекта является обеспечение безопасного пересечения водной преграды на автомобильной дороге . Для решения этих проблем в пределах рассматриваемого участка были произведены полные обследования состояния площадки строительства и изыскательские работы.
Топогеодезические изыскания . Инженерно-геологические изыскания взяты из архивных данных.
При составлении проекта были использованы следующие нормативные документы: СНиП 2.05.03-84* «Мосты и трубы», СН РК «Гидротехнические сооружения. Основные положения проектирования», СТ РК 1380-2005 «Мостовые сооружения и водопропускные трубы на автомобильных дорогах. Нагрузки и воздействия», СНиП РК 3.03-09-2006 «Автомобильные дороги», СНиП РК 2.03-04-2001 «Строительство в сейсмических районах» СНиП 1.04.03-2008 «Пособие по определению продолжительности строительства предприятий, зданий и сооружений, СН 8.02.05-2002 «Общие положения по применению сметных норм и расценок на строительные работы».

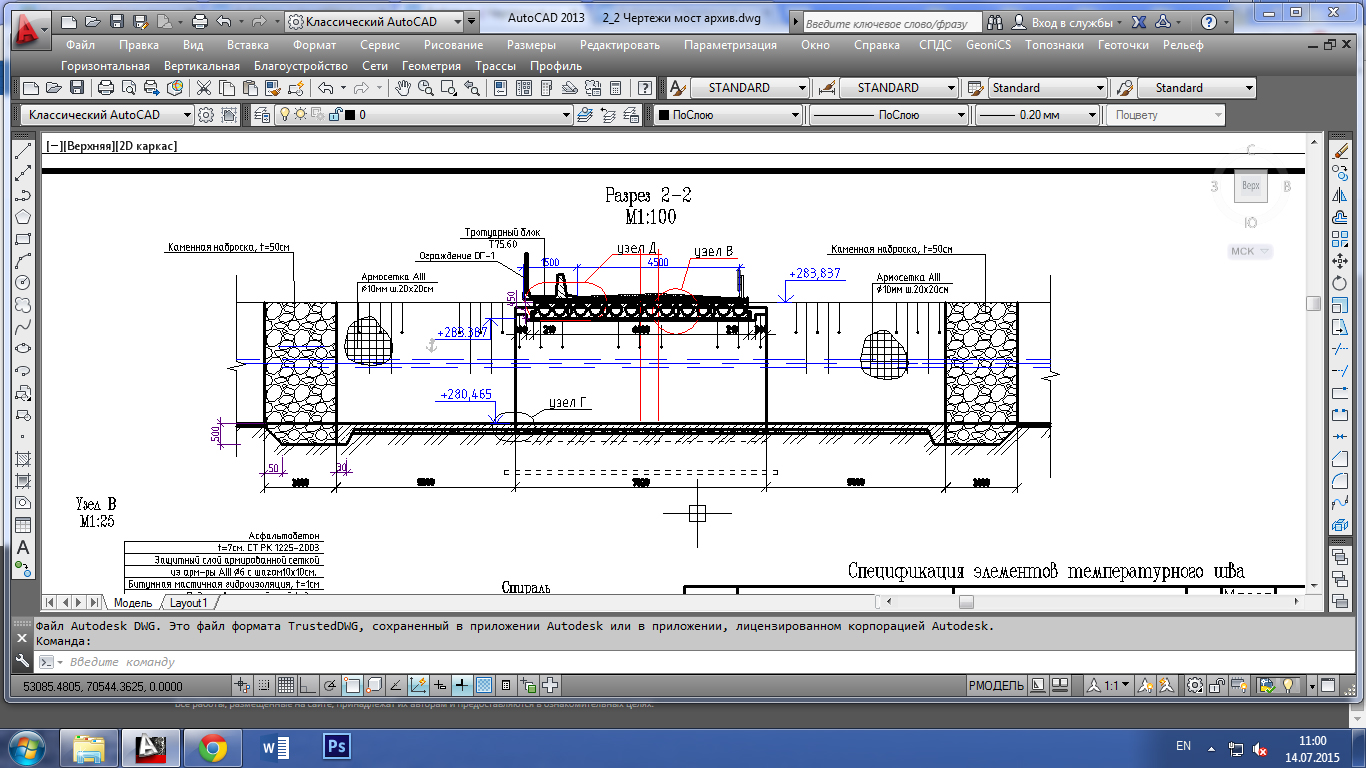

Состав: План,разрез 1-1, разрез 2-2, спецификация элементов, раскладка монолитных железобетонных элементов моста, план, разрезы, деформационный шов, ведомость объемов работ, разрез 1-1, узел а, узел б, разрез 2-2, узел в, узел г, спецификация элементов температурного шва, ведомость объемов работ шпоночного соединения, сводная таблица объемов работ, разрез 2-2, спецификация элементов, узел д, позиция 1, вид а-а, ведомость стержней на установку тротуарного блока, перильное ограждение. Язык документа

Софт: AutoCAD 13

Файлы:
2_2 Чертежи мост архив.dwg
