Надземный переход

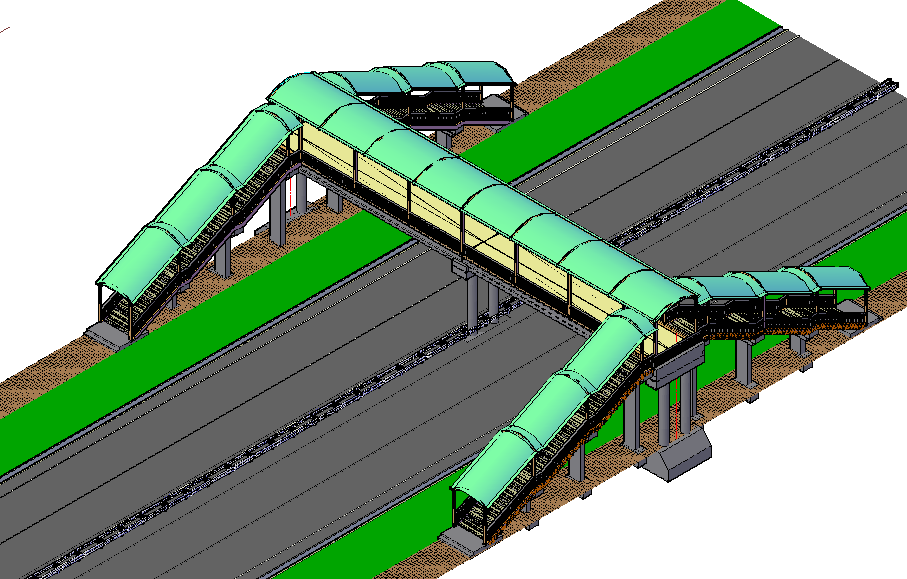

3Д  Надземка через А376 авто/дорога. Общие вид.Пролетное строение. Устройство опоры лестничного схода и лестничный марш. Устройства перильные ограждения и навес.
Схема - 2х18.0 м
Ж/Б плиты - ПН18,99,78
Габарит пешехода Г4.0 (ШНК- 2.05.03-12) - 4.0м.
Длина надземного перехода - 36,75м.
Свободная высота под мостом (подмостовой габарит) - 5,6м
Опоры крайние: Монолитно ж/б ригель столбчатый с основанием.
Опоры промежуточные : Монолитно ж/б ригель столбчатый с основанием.
Перильное ограждения пешеходного моста металлическое (ИНДИВИДУАЛЬНОГО ИЗГОТОВЛЕНИЯ)
