Освещение автодороги

иллюстрация дорожного освещения. освещенные куски и схемы. международных требований. пешеходное освещение.

2.3 километровый дорожный проект, разработанный Столичным Управлением Дороги в города Улан-Батор
Источник питания для освещения дорог будет поставляться с выхода 0,4 кВ HTP-1 и HNO-2. Платы GTS-2 с подстанцией 2x630 кВт, платами GTO-1, GGH-1 и силовыми подстанциями 2 ГГц-2 кВ.
Планируется прокачать 0,4 кВ KBB (3x50 + 1x25) мм. Дорога «Тюменский мир» была построена для каждой 200-метровой дороги с легкими полюсами 86-92. Кран подает на медную подачу для источника света, питает кабель BBB 3x35 + 1x16 мм KV. Кабель должен располагаться в нижней части уровня земли -1.0 ниже уровня земли и стальной трубы на пересечении дороги и инженерной сети.
Использование земли Освещение и осветительная арматура, а также все оборудование и материалы. Объем закона составляет 40 * 4. Дорожное освещение должно быть заземлено в соответствии с 3.17 раздела «BDS30-102-11» на медные электроды с поперечным сечением 12 мм². Предполагая, что вы в размере 0,5 доллара США в день, Поместите световой электрод 1 в лампочку.
За пределами наружного освещения автомобиль составляет около 3 утра и находится в 50 * 50 * 5 метрах от отеля. Всякий раз, когда есть сигнал о движении, есть сигнал движения и расстояние между пассажирами и пассажирами.
- Значение землетрясения - 7 баллов
- Сопротивление поверхности - 200 мкм
- Сезонная сейсмическая глубина - 3,65
- Структура почвы - Свободные почвы с песчаниками
Расчет расчета заземления основан на геологическом заключении инженера = 200 мкм.

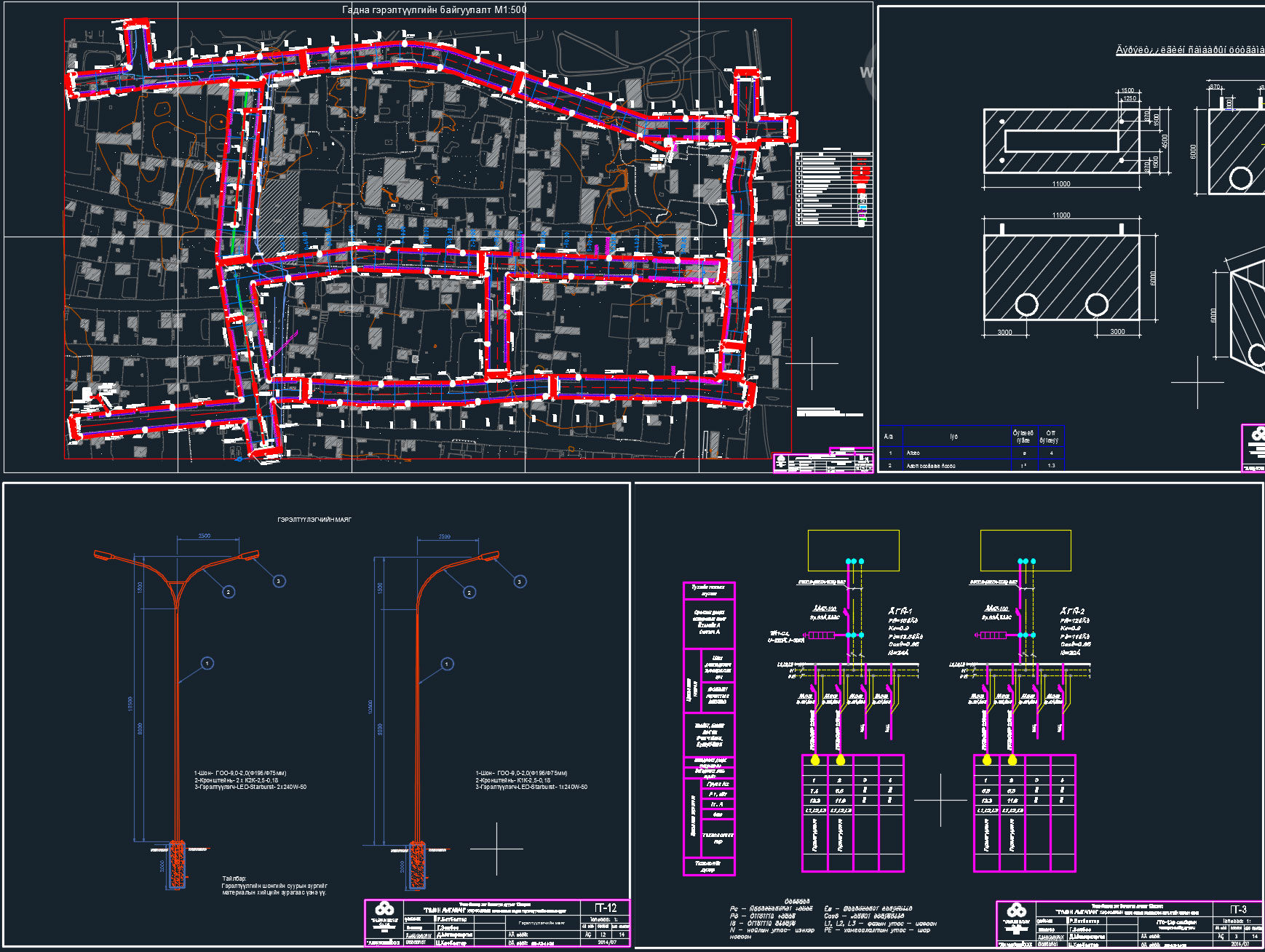

Состав: План, Схемы электрические, узлы, спецификации (10+ листов) Язык документа

Софт: AutoCAD dwg

Файлы:
Гадна гэрэлтүүлэг.dwg
