Подземный пешеходный переход

Белорусский национально технический университет
Кафедра мосты и метрополитены
Курсовой проект по дисциплине"Строительные конструкции"
На тему "Подземный комплекс"
Минск 2014

В данном курсовом проекте был запроектирован подземный комплекс по заданным координатам.

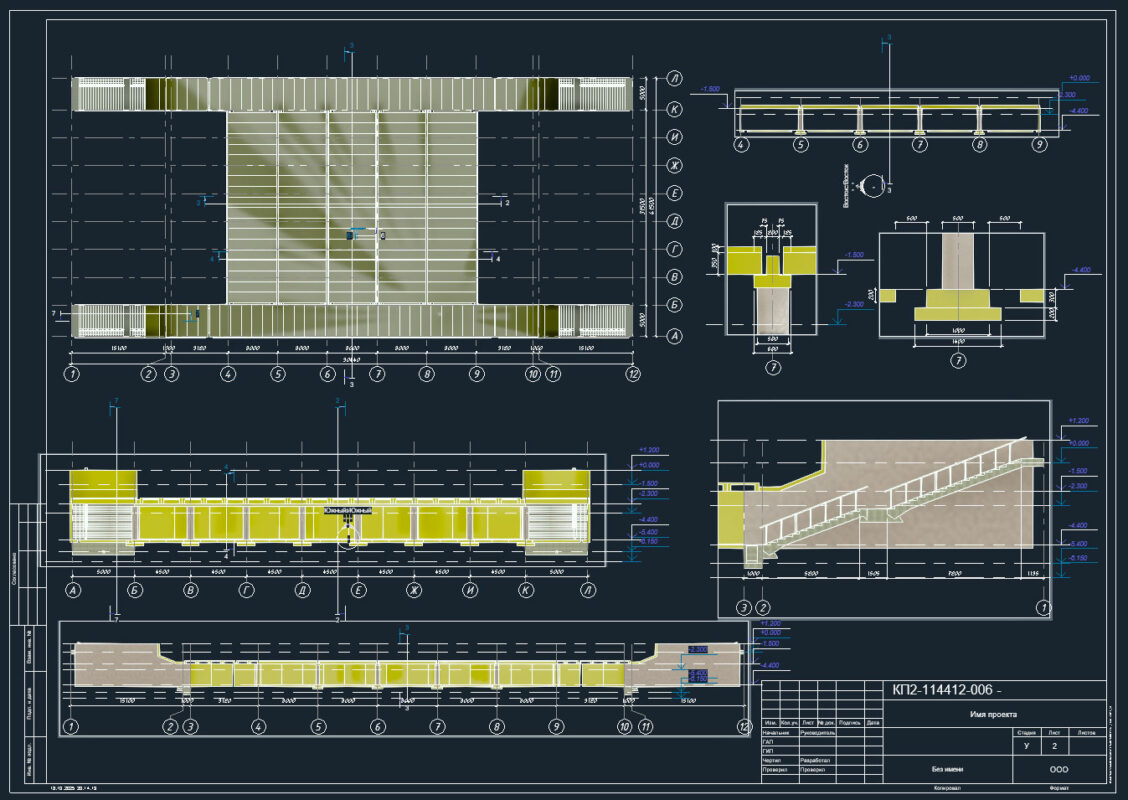

Разработан архитектурный план перехода в программном комплексе Autodesk Revit. Показаны главные разрезы и узлы.
Конструкция запроектированного перехода включает 5 пролётов по 8 метров каждый, с использованием П-образных плит без предварительного напряжения. Ширина блоков перекрытия – 1,7м. Плиты опираются на ригели, которые передают нагрузку на колонны, а те в свою очередь через фундамент на грунт.
Согласно нормативным требованиям, на нагрузку А8 произведено проектирование и основные проверки основных элементов перехода – П-образного блока перекрытия П1, неразрезного ригеля РН1, колонны К1, стенового блока Ст1, плиты днища Пл-1и фундамента под колонну Ф1. Рассчитан расход стали на каждый элемент.

Введение. Архитектурное решение подземного комплекса
Раздел 1. Расчёт ж/б плиты перекрытия и неразрезного монолитного ригеля
1.1.Определение грузовой полосы
1.2.Расчёт плиты перекрытия
1.3. Расчёт продольной арматуры в ребре плиты перекрытия.
1.4. Расчёт блока перекрытия на поперечную силу; Расчет поперечного армирования
1.5. Расчёт полки плиты перекрытия
1.6. Расчёт и конструирование монолитного ж/б ригеля
1.7. Расчёт хомутов ригеля на поперечную силу
Раздел 2. Расчёт и конструирование колонны, фундамента, стенового блока и лотковой плиты
2.1.Расчёт внецентренно сжатой колонны6
2.2.Расчёт фундамента колонны стаканного типа
2.3.Расчёт и конструирование стенового блока
2.4.Расчёт лотковой плиты
Заключение
Список литературы
