Рабочий проект: "Строительство надземного пешеходного перехода на участке железной дороги" Архитектурная решения

Надземный пешеходный мост расположен на участке железной дороги
Талдыкорган-Сарыозек 1660+526 км.
Основной задачей создания моста является обеспечение безопасного перехода
через железнодорожные пути пешеходами. За отметку 0,000 принята отметка наивысшего
рельса что соответствует абсолютной отметке 605,08. Мост состоит из трех частей:
- лестничный сход 1, лестничный сход 2, пешеходная часть с двумя подъемными
платформами для маломобильных групп населения.
Лестничные сходы 1,2 имеют габариты: длина - 29,4м и 24,7м, ширина лестничного
марша - 3,0 м. Длина пешеходной части моста - 35,60м , ширина - 4,60м.
Лестничные сходы перекрыты светопрозрачной кровлей, которая защищает
лестничные марши от скапливания снега. Кровля состоит из металлического каркаса
перекрытым сотовым поликарбонатом (полигалью) толщиной 10мм.
Пролетная часть пешеходного моста , нижняя часть лестниц ,а также опоры обшиваются алюминиевыми композитными панелями. Надземный переход оборудован двумя
подъемными устройствами SP-108 для маломобильных групп населения.

Состав: Архитектурные решение (АР) Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Рабочий проект: "Строительство надземного пешеходного перехода на участке железной дороги" Архитектурная решения

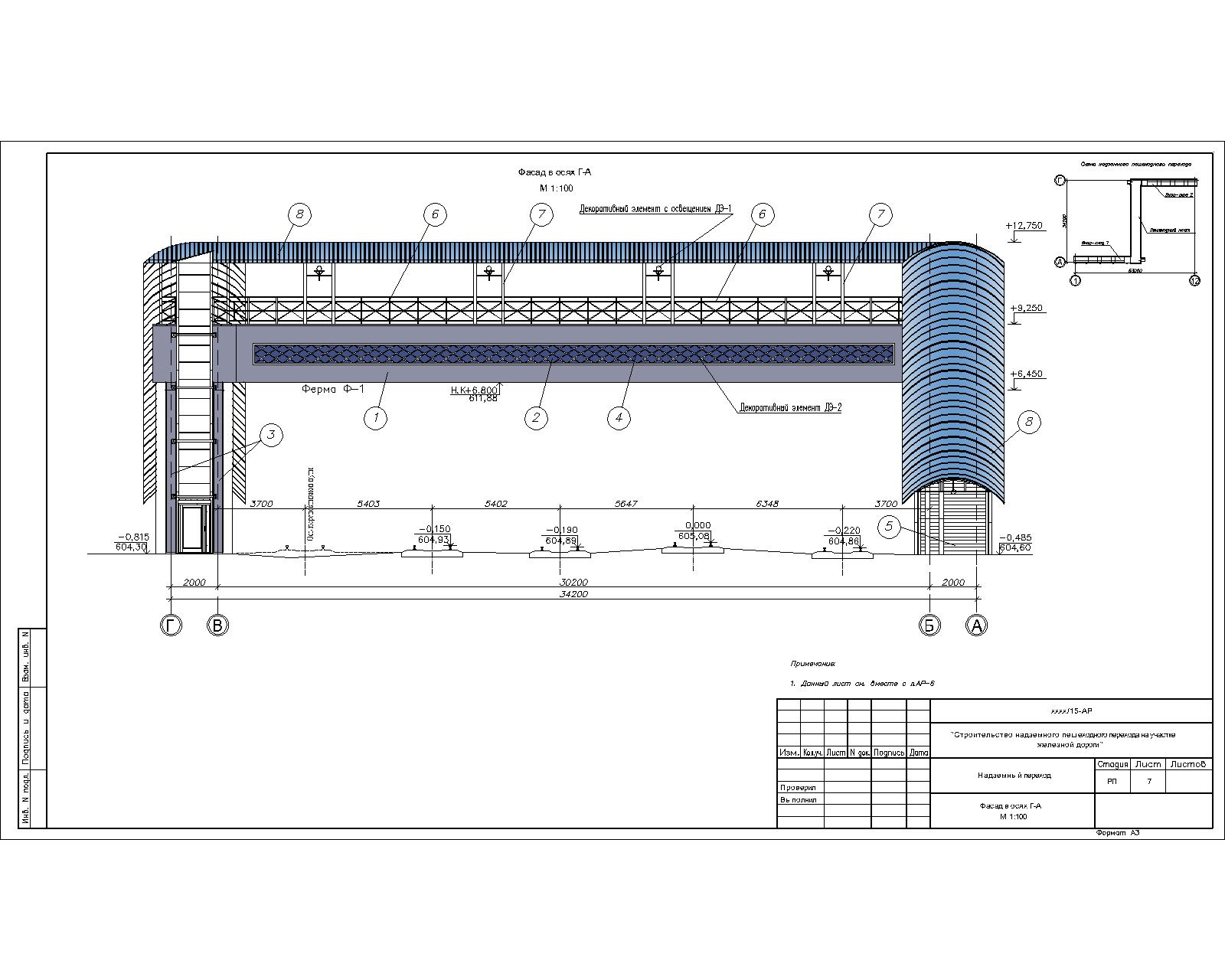

АР_надземного ж.д
