РП Небольшой пешеходный мост через реку размерами 4,0х6,2м
Проектом предусмотрено устройство свайного фундамента в обсадных трубах на который устраивается монолитный ростверк. Мост выполнен из бетона кл. В30. В качестве несущих элементов плиты моста служат монолитные железобетонные ригели. Покрытие моста выполнен из тротуарной плитки. Ограждения выполнены металлическое, из профильных труб с креплением к закладным деталям моста. Дополнительно предусмотрено укрепление берегов реки камнем.

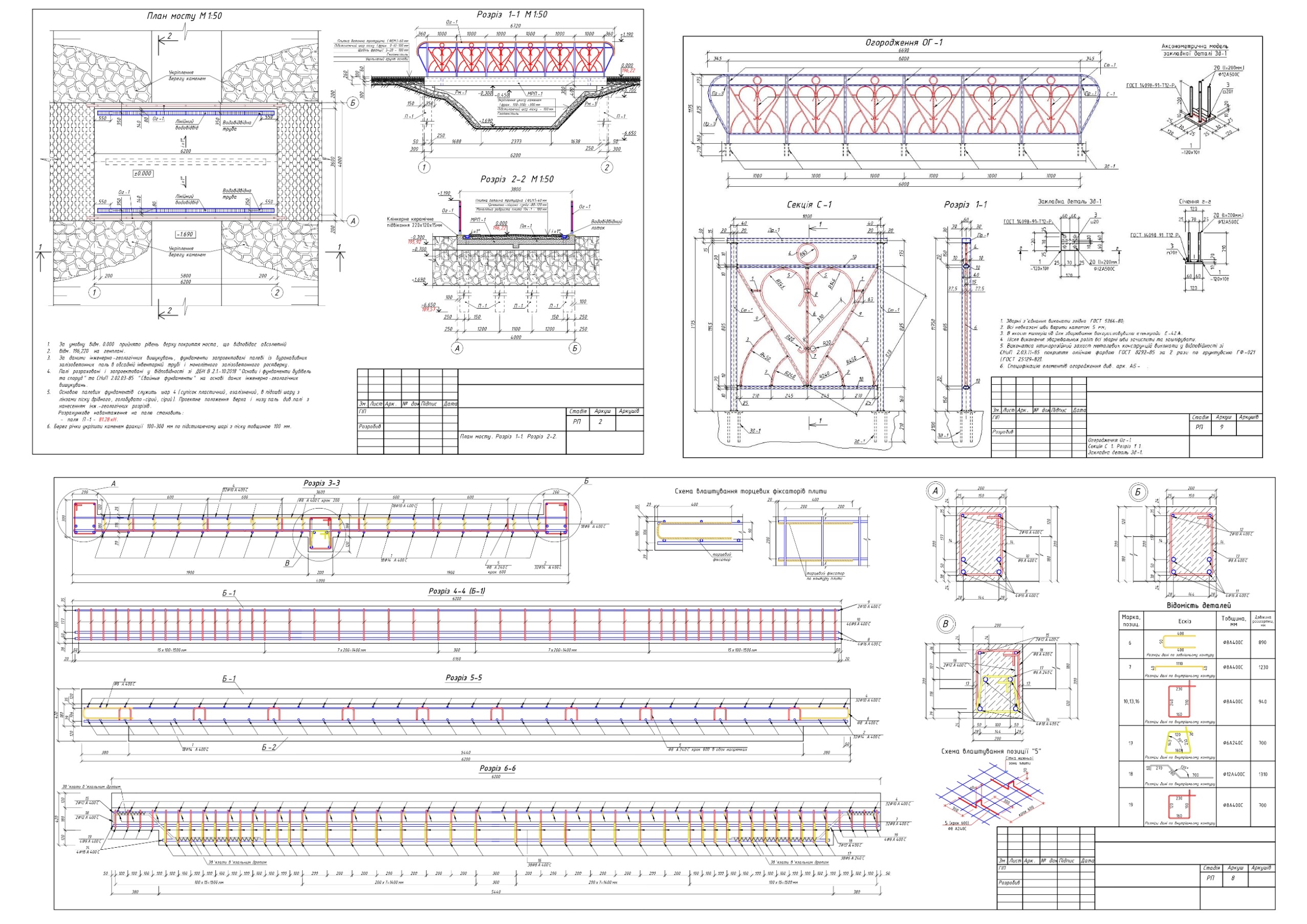

Состав: Ведомость рабочих чертежей основного комплекта АБ. Общие указания. План моста. Разрез 1-1. Разрез 2-2. Схема размещения свай. Свая П-1 с нанесением инженерно-геологических разрезов. Схема расположения ростверков. Разрез А-А. Разрез Б-Б. Деталь армирования ростверка РМ-1. Спецификация элементов Рим-1. Аксонометрическая модель П-1. Свая П-1. Спецификация элементов на кол П-1. Опалубная чертежи МРП-1. Спецификация к опалубочного чертежа монолитного ребристого перекрытия МРП-1. Армирование нижней зоны МРП-1. Армирование верхней зоны МРП-1. Разрез 3-3. Разрез 4-4. Разрез 5-5. Разрез 6-6. Узел - А. Узел Б. Узел-В. Ведомость деталей. Ограждения Ог-1. Секция С-1. Разрез 1-1. Закладная деталь зд-1. Ведомость элементов ограждения Ог-1. Спецификация элементов линейного водоотвода. Спецификация арматурных изделий. Ведомость расходов стали.
Софт: AutoCAD 2014
