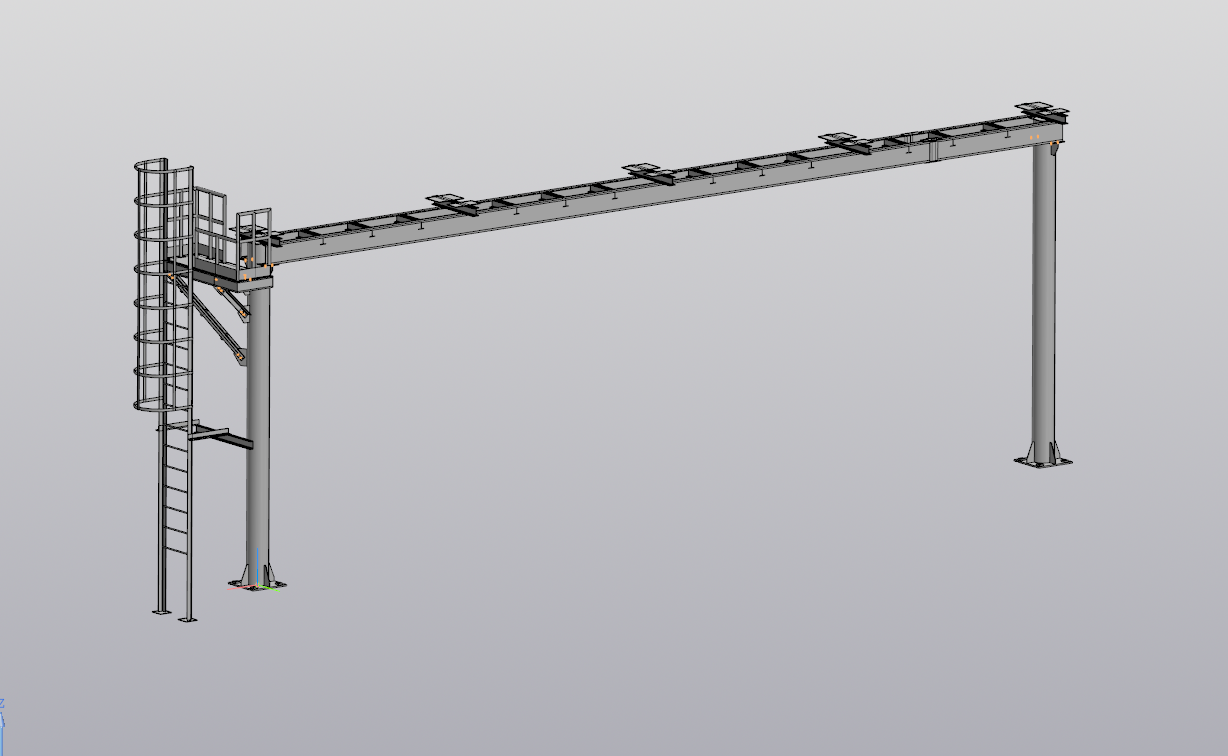

Данная 3D модель представляет конструкцию технического перехода, предназначенного исключительно для прокладки двух труб над автомобильной дорогой. Основные характеристики:
Габариты: Ширина пролета - 14 метров, высота над дорогой - 5 метров.
Назначение: Обеспечение безопасного прохождения трубопроводов (технологических, инженерных сетей) над транспортной магистралью.
Конструктивные элементы:
Основная несущая рама перекрытия дорожного полотна.
Лестница для доступа обслуживающего персонала.
Сервисная площадка для проведения технического обслуживания труб и арматуры.
Материалы (основные):
Швеллер: 10У, 12У, 16У.
Уголок: 80х80х6 мм.
Листовой металл: толщиной 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 20 мм.
Круг: диаметром 18 мм.
Ключевые особенности: Модель отражает реальную конструкцию с учетом заявленных материалов и габаритов, включает элементы для обслуживания труб (лестница, площадка).
