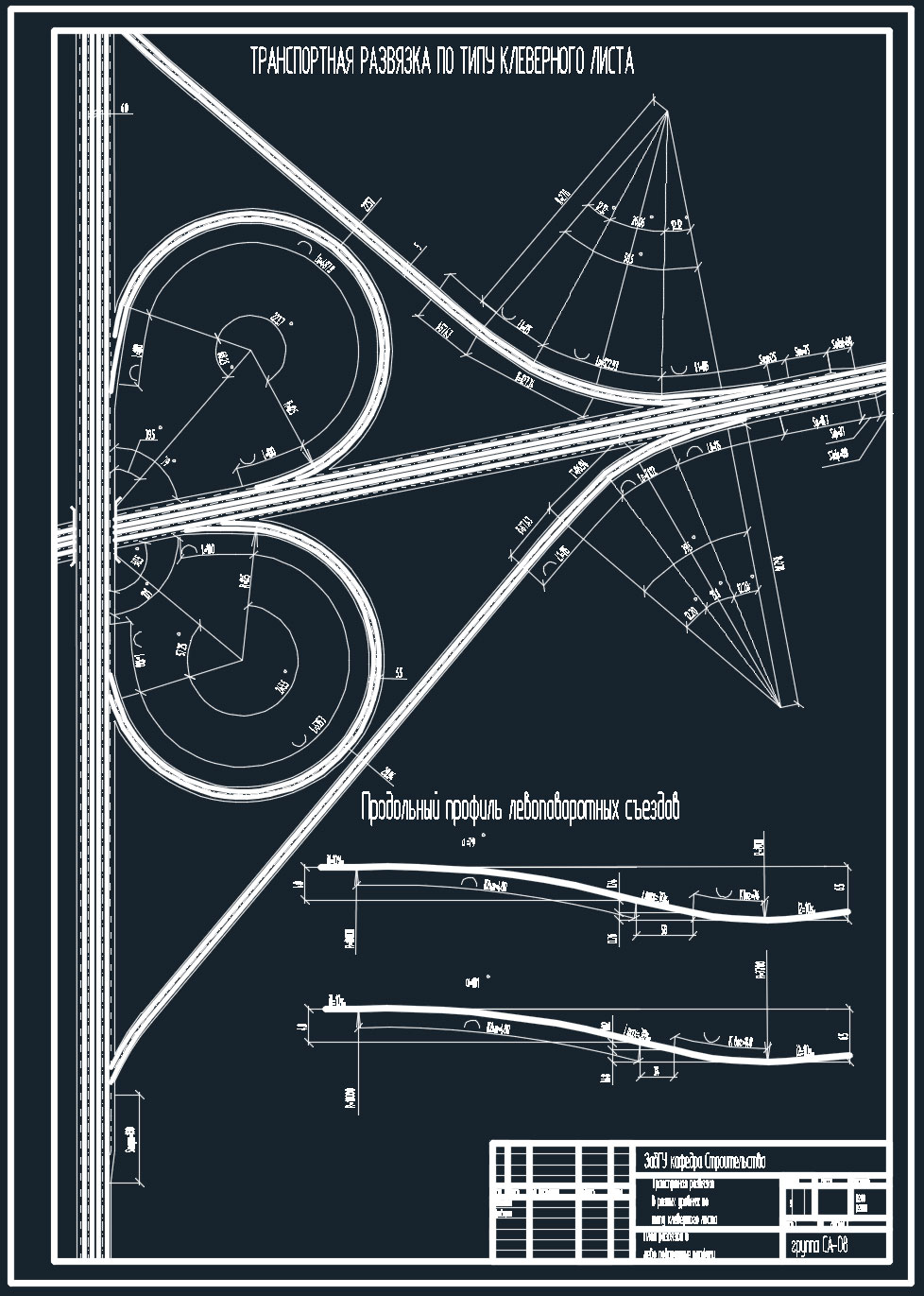

Транспортная развязка в разных уровнях по типу клеверного листа

«Забайкальский Государственный Университет» (ЗабГУ)
Факультет строительства и экологии Кафедра строительства
Курсовой проект по курсу: Проектирование автомобильных дорог
На тему: Проектирование транспортной развязки по типу «клеверного листа»
Чита 2012

Развязка по типу полного клеверного листа, к чертежу представлена пояснительная записка. Транспортная развязка - соединение автомобильных дорог в разных уровнях со съездами для перехода автомобилей и других транспортных средств с одной дороги на другую. Транспортную развязку устраивают на автомобильных дорогах 1-й, 2-й, 3-й категорий.
Схема пересечения автомобильных дорог в разных уровнях по типу
«клеверного листа» является наиболее распространенной. Ее применение целесообразно на пересечениях дорог высоких категорий, когда величина транспортных потоков по взаимным направлениям значительно меньше интенсивности прямого движения по каждой из дорог.
Преимущества:
Возможен разворот в базовой конфигурации, хотя и затруднителен.
Требуется не так много места (по сравнению с другими видами многоуровневых развязок).

Содержание
Введение 3
1. Расчет интенсивности движения на пересечении. Схема распределения транспортных потоков 5
2. Расчет элементов левоповоротного съезда 7
2.1 Для острого угла 7
2.2 Для тупого угла 12
3. Расчет элементов правоповоротного съезда 13
3.1 Для острого угла 13
3.2 Для тупого угла 17
4. Проектирование переходно-скоростных полос 18
5. Вертикальная планировка и водоотвод с транспортной развязки 21
6. Освещение развязки 22
7. Схема расстановки знаков на пересечении 23
Список использованной литературы 25

Состав: План развязки и лево поворотные профили, ПЗ Язык документа

Софт: AutoCAD 2010

Каталог / Строительство / Мосты, тоннели, дороги / Транспортная развязка в разных уровнях по типу клеверного листа

Просмотр файлов
Курсовой по развязке\Развязка.docx
Курсовой по развязке\Развязка.dwg
