КОМПАС 3D 18

Насосная станция АР

Насосная станция высокого давления СИС PS200,  расположенная в Горно-климатическом курорте "Альпика-Сервис" Краснодарского края разработана в соответствии с заданием на проектирование.
Документация выполнена в соответствии с требованиями следующих нормативных документов:
- СП 56.13330.2011 Производственные здания
- СП 1.13130.2009 Системы противопожарной защиты.Эвакуационные пути и выходы.
Исходные данные для разработки чертежей:
- Площадка строительства относится к III Б климатическому району по СП131.13330.2012.
- Средняя температура наиболее холодной пятидневки обеспеченностью 0,92 минус 8,20/ С (СП131.13330.2012)
- Полное расчетное значение веса снегового покрова по "Г"(горный) району 1200кг/м2 / (СНКК 20-303-2002)
- Пониженное расчетное значение веса снегового покрова по "Г"(горный) району 720кг/м2/ (СНКК 20-303-2002)
- Нормативное значение ветрового давление по по "Г"(горный) району 1,0кПа (100кгс/м2/ )(СНКК 20-303-2002)
- Сейсмичность района строительства по карте А,В - 9 баллов(СНКК 22-301-2000; СП14.13330.2014)
- Нормативная глубина промерзания грунтов -0,8м от планировочной отметки грунта.
- Уровень ответственности здания - нормальный (ГОСТ 27751-2014)
- Степень огнестойкости - II,
- Класс функциональной пожарной опасности зданий Ф5.1, согласно ст.32 №123-ФЗ.
- Класс конструктивной пожарной опасности С0.
За относительную отметку 0,000 принят низ опорной пластины рамы блок-модуля

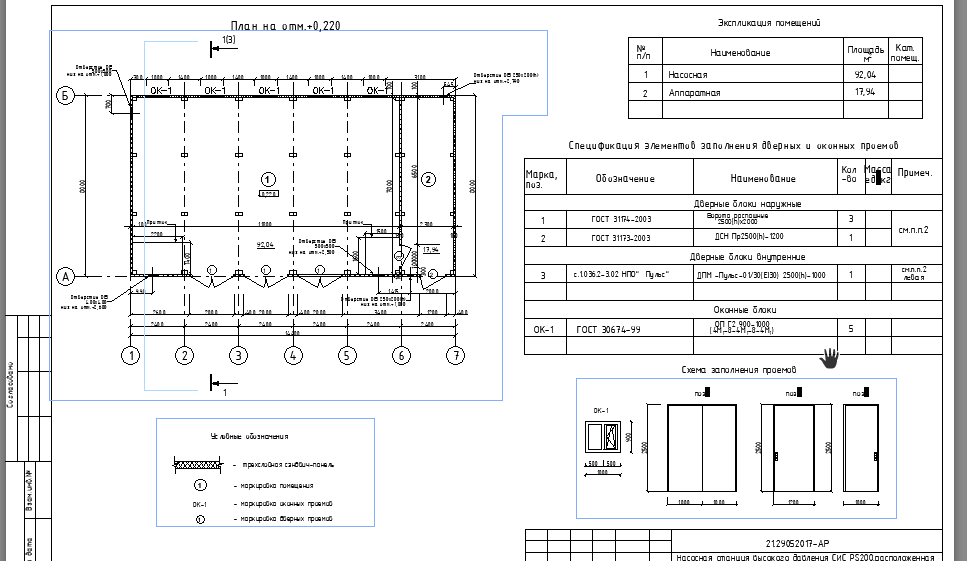

Здание насосной станции одноэтажное,отапливаемое,прямоугольное в плане с размерами в осях 8,0х14,4м.
Здание выполнено в блочно-модульном исполнении.
Наружные и внутренние стены здания до отм.+3,720 выполнены из стеновых трехслойных сэндвич-панелей
из оцинкованной профилированной стали с утеплителем из минераловатных плит на основе базальтовых
пород,негорючих,толщиной -100мм. Цвет панелей RAL 9003. Наружные стены выше отм.+3,720 облицованы профилированным листом С20-1100-0.7 (RAL 9003) по ГОСТ24045-2010.
Потолок выполнен из стеновых трехслойных сэндвич-панелей из оцинкованной профилированной стали с утеплителем из минераловатных плит на основе базальтовых пород, негорючих,толщиной -100мм по металлическому каркасу. Цвет панелей RAL 9003.Расход -111м2/
Кровля двухскатная,с организованным наружным водоотводом,покрытие кровли - профилированный лист
Н60-845-0.8 по ГОСТ24045-2010.
Оконные блоки ПВХ с двухкамерным стеклопакетом по ГОСТ 30674-99.
Ворота и двери металлические,противопожарные.

Состав: АР Язык документа

Софт: AutoCAD 15

Файлы:

Каталог / Строительство / Насосная станция АР

АР.DWG
