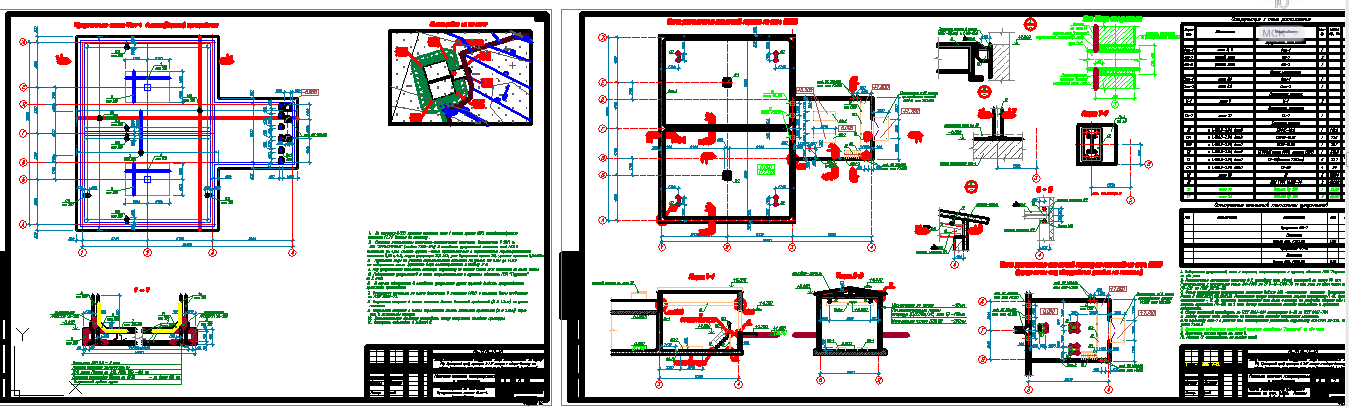

Насосная станция пожаротушения с резервуарами

За относительную отметку 0.000 принят уровень чистого пола насосной, что соответствует абсолютной отметке 17.70.
Согласно результатам инженерно-геологических изысканий, выполненных в 2011 г., в основании фундаментов залегает слой ИГЭ 2 толщиной до 4,5м. Состав грунта -глина тугопластичная c нормативными характеристиками:плотность 2,68 г/см3, модуль деформации 16,5 МПа, угол внутреннего трения 15º, удельное сцепление 0,044МПа.
Грунтовые воды на участке строительства залегают на уровне от 5,5м до 14,0м от поверхности земли. Грунтовые воды слабоагрессивны к бетону W 6.
Несущие конструкции резервуаров представлены: монолитной железобетонной фундаментной
плитой, монолитными стенами, колоннами и плитой покрытия. Размеры в осях 18.8х13.4м. Высота
резервуаров -4.1м.
Фундаменты - монолитная железобетонная плита толщиной 400мм. Бетон класса B25, F100, W8.
Стены - монолитные железобетонные толщиной 400мм. Бетон класса B25, F100, W8.
Колонны - монолитные железобетонные сечением 600х600мм. Бетон класса B25, F100, W8.
Покрытие - монолитное железобетонное толщиной 300мм. Бетон класса B25, F100, W8.
Несущие конструкции насосной пожаротушения представлены: монолитной железобетонной фундаментной плитой, стенами и покрытием по металлическим балкам с габаритными размерами в осях 8.2 х 6 м.
Фундаменты - монолитная железобетонная плита толщиной 400мм. Бетон класса B25, F100, W8.
Стены - монолитные железобетонные толщиной 200мм. Бетон класса B25, F100, W8.
Покрытие - металлические фермы с шагом 2600мм из спаренных уголков 75х6 ГОСТ 8509-93.
Лестницы, площадки - металлические по серии 1.450.3-7.94.1 из стали С235 ГОСТ 27772-88.
Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации.
