Одноэтажное каркасное промышленное здание в г. Жлобин

Белорусско-Российский университет
Кафедра СКЗС
Курсовой проект по дисциплине "ЖБК"
На тему: "Одноэтажное каркасное промышленное здание"
Могилев 2010

В разрабатываемом курсовом проекте рассчитывается железобетонный каркас одноэтажного производственного здания согласно основным принципам расчета, конструирования и компоновки железобетонных конструкций.
Поперечник одноэтажного промышленного здания представляет раму, состоящую из колонн, защемленных в уровне верха фундаментов и шарнирно-связанных по верху балками.
В данном промышленном здании устройство фонарей не предусматривается—цех оборудован лампами дневного света. Конструктивной схемой предусмотрено наличие мостового кранового оборудования.
Цель курсового проекта— закрепление и углубление знаний полученных в процессе изучения курса «Железобетонные и каменные конструкции» и применение практических навыков в области расчета и конструирования несущих конструкций одноэтажного промышленного здания.

Исходные данные:
- пролет – 26 м;
- шаг колонн – 7 м;
- количество шагов колонн – 11;
- грузоподъемность крана – 20/5 т;
- несущая стропильная конструкция – cегментная ферма;
- сопротивление грунта – 3,6 МПа;
- район строительства – г. Жлобин.

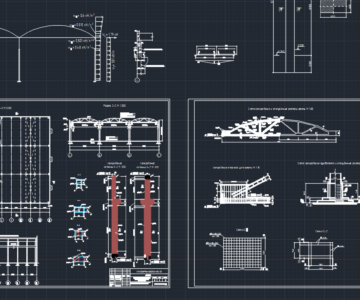

Состав: Колонна К1, фундамент Ф1. Колонна К-1 (М1:100); Схема армирования колонны К-1; Разрез 1-1, 2-2, 3-3, Сетка С-1, С-2, С-3, Фундамент Ф-1, Вид А (М1:20); Разрез 4-4, Сетка С-4(М1:40). Схема расположения элементов, Разрез 1-1, Разрез 2-2 (M1:600); Плита П1, Разрез 6-6 (М1:50); Разрезы 3-3, 4-4, 5-5,КР-1, КР-2 (М1:25); КР-3, С-1, С-2, С-3 (М1:100);Узлы 1,2,3 (М1:30). ПЗ со всеми расчетами Язык документа

Софт: AutoCAD 2014
