Операторская автовесовой

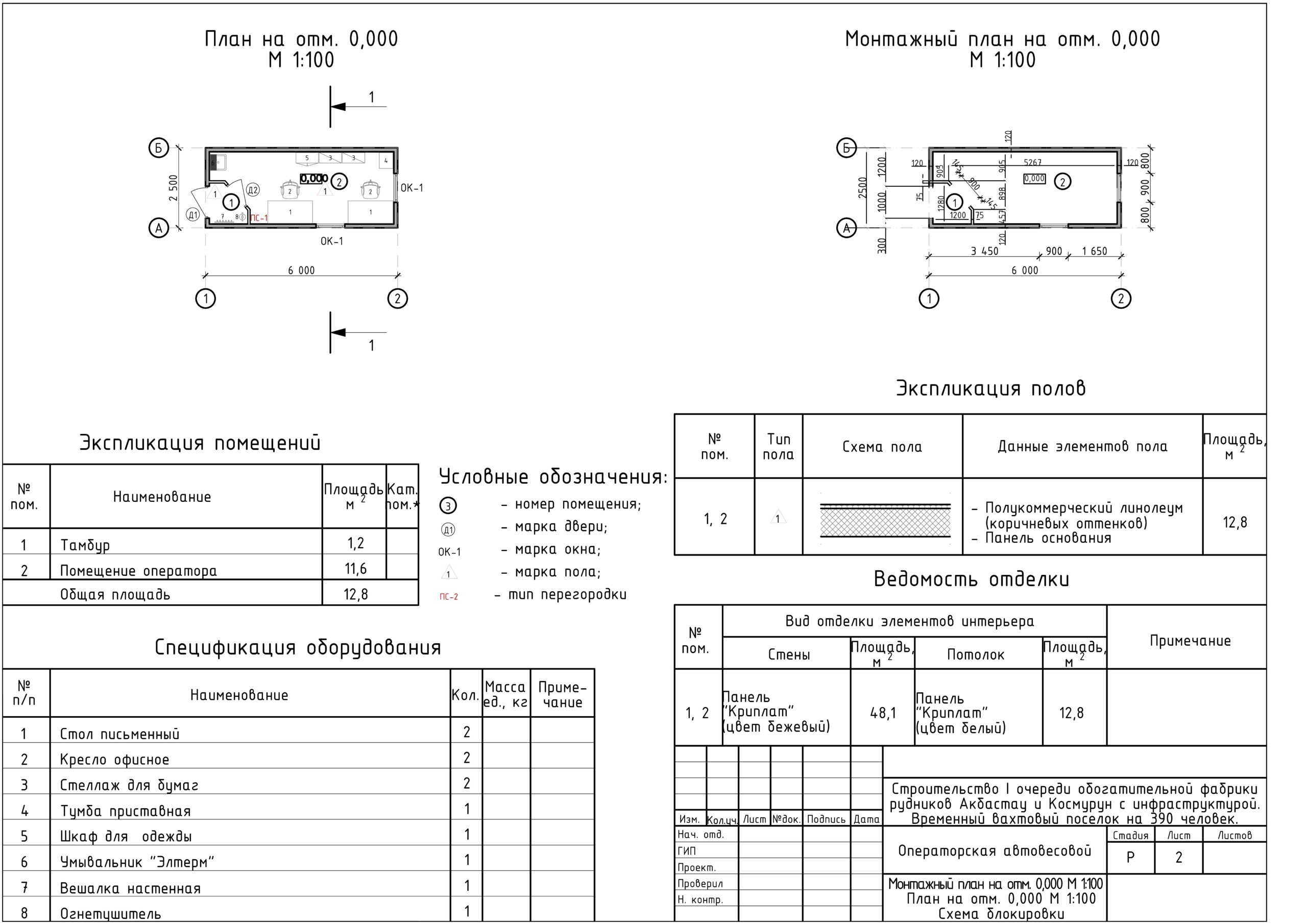

Автовесовая раздел АС, ведомости отделки, планы, общие данные, фасады, титул 2500*6000

1. Общие положения.
Местоположение проектируемого здания - Республика Казахстан,
Восточно-Казахстанская область
Снеговой район - III (расчетная снеговая нагрузка 1,8 кПа)
Ветровой район - III (нормативная ветровая нагрузка 0,38 кПа)
Климатические параметры холодного периода года:
- температура воздуха наиболее холодных суток, обеспеченностью 0,92 минус 41 С;
- средняя температура наиболее холодной пятидневки, обеспеченностью 0,92 минус 32 С.
Степень огнестойкости здания - IV
Уровень ответственности здания - 3
Класс конструктивной пожарной опасности - C1
Класс функциональной пожарной опасности - Ф 4.3
Архитектурные решения выполнены в соответствии с требованиями: СП 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы.", Технический регламент №123-ФЗ; ГОСТ 22853-86 "Здания мобильные (инвентарные)".
По архитектурно - планировочному решению операторская автовесовой представляет собой одноэтажное здание (длина - 6000 мм, ширина - 2500 мм).
Внутренняя высота помещения 2,4 м. Площадь застройки 15 м. За условную отметку 0,000 принята отметка уровня чистого пола здания.
Наружная обшивка выполнена из профилированного листа сигнально-синего цвета (RAL 5005).
Внутренняя отделка помещений выполняется согласно ведомости отделки.
Температурно-влажностный режим принят согласно требованиям СНиП.

Состав: АС Язык документа

Софт: ArchiCAD 2004
