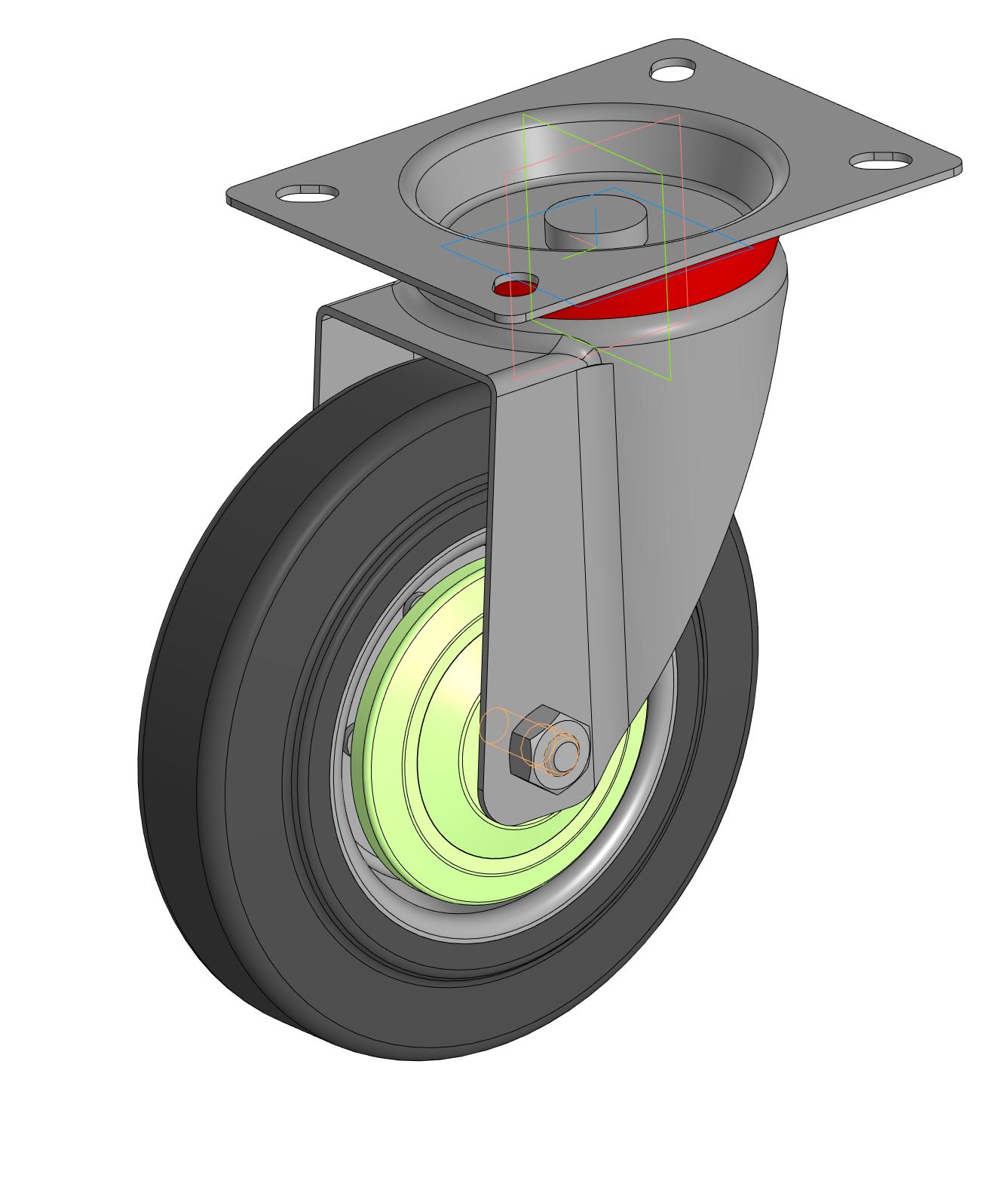

Габаритная модель колесной поворотной опоры SC63. Модель не отображает внутренней конструкции колесной опоры (типов подшипников и т.д.). В архиве добавлены файлы расширения stl и stp.
- Главная -
- Чертежи -
- Строительство -
- Опора колесная SC63
Опора колесная SC63
1
10
902
60
3
30
Сообщить о проблеме
Автор
Сергей Семёнов
Дата
10.10.2020
Язык
Русский
Состав
3D Сборка, Габаритная модель
Софт
КОМПАС-3D 18.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Втулка.m3d
-
Заклепка.m3d
-
Заклепка колеса.m3d
-
Колесная опора SC63.a3d
-
Колесная опора SC63.stl
-
Колесная опора SC63.stp
-
Колесо 160_40-80.a3d
-
Кольцо защитное.m3d
-
Кронштейн.m3d
-
Крышка.m3d
-
Опора.m3d
-
Ступица.m3d
-
Шина 160_40.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
user-7613399
Дмитрий Меренков
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день! В интернет-магазине ТК "Промышленные колеса" kolesaroliki точка ком, описание колеса полностью соответствует 3d модели.
Я делал эту модель по покупному в магазине образцу. Колесо было предварительно разобрано до деталей, достаточных для составления модели.
Модель отражает только геометрию и габаритные размеры. Имеются небольшие погрешности в районе ±1 мм. Они связан с тем что я снимал размеры с существующего образца.
Опора колесная SC63 не соответствуют характеристикам в интернет-магазине. А именно Должен быть диметр колеса 75 мм, по факту 160 мм и соответственно высота с опорой не 93 мм, а 195 мм.
Спасибо автору за хорошую работу! Вполне реалистичный дизайн и главное есть *.stp. Колёса хорошо подошли к моей тележке (осталось купить и собрать).
